Affectation des raccordements

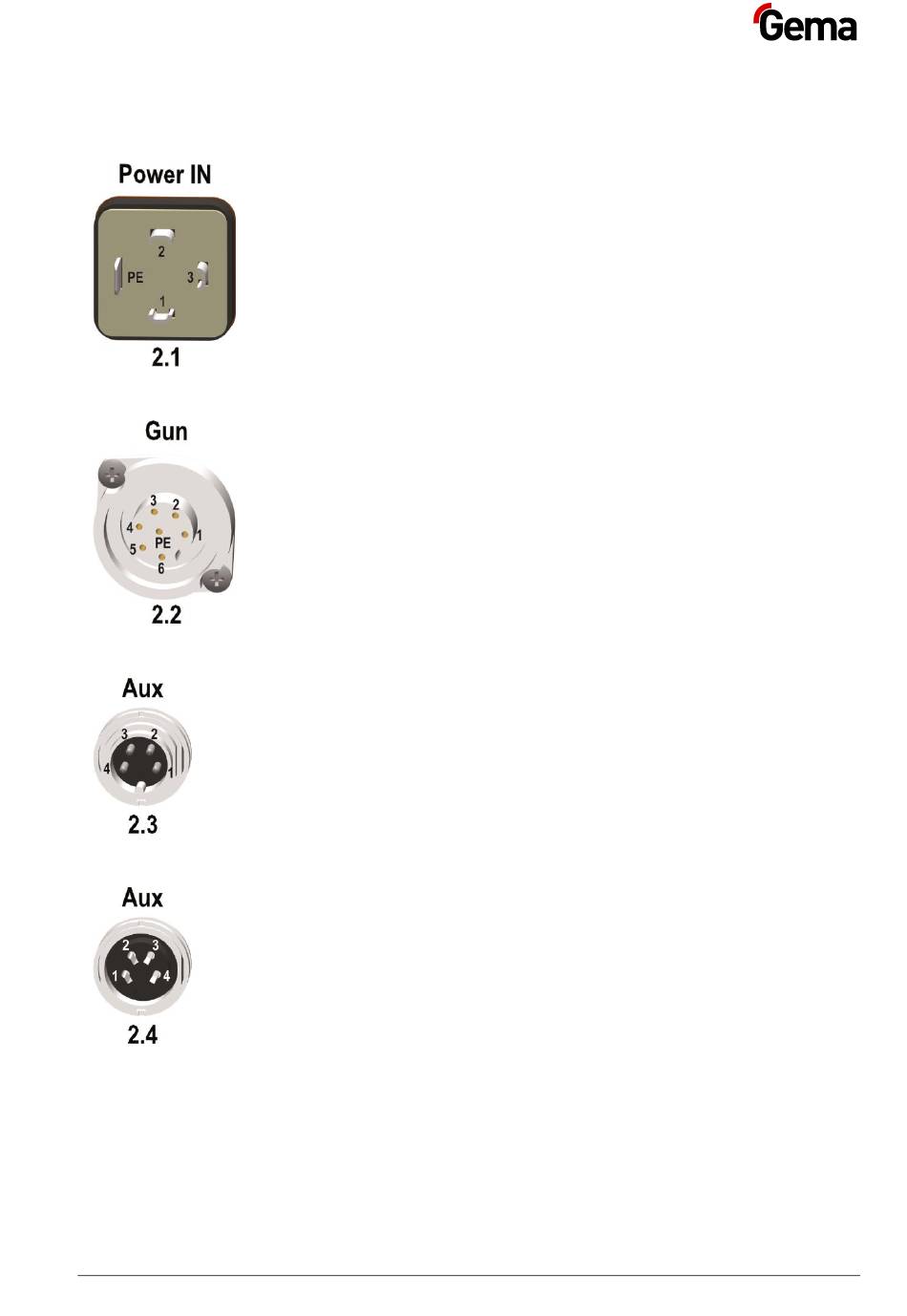

Raccord Power IN
1
Conducteur neutre (tension d'alimentation)
2
Phase (100-240 V CA)
3
Validation externe (100-240 V CA)
PE
Terre PE
Raccordement pistolet
1
Masse
2
Télécommande 1 (GM03)
3
Masse
4
Gâchette
5
Télécommande 2 (GM03)
6
Oscillateur
7
Terre PE
Connecteur CAN IN à 4 broches (2.3 Aux)
1
Masse
2
+24 V CC
3
CAN high
4
CAN low
Boîtier – blindage
Prise femelle CAN OUT à 4 broches (2.4 Aux)
1
Masse
2
+24 V CC
3
CAN high
4
CAN low
Boîtier – blindage
