Affi-
Programme test
chage
T.02 Contrôle de la
vanne 3 voies
T.03 Contrôle du
ventilateur
T.04 Contrôle de
la pompe de
charge du bal-
lon
T.05 Contrôle de
la pompe de
circulation
T.06 Contrôle de la
pompe externe
T.08 Contrôle du
brûleur
11.2 Autotest électronique
Menu → Accès technicien → Programmes test → Autotest
électr.
L'autotest électronique permet de tester le circuit imprimé.
11.3 Interventions au niveau du module compact
thermique
11.3.1 Démontage du module compact thermique
Remarque
Le module compact thermique est un sous-en-
semble formé de quatre composants principaux :
– ventilateur à vitesse régulée,
– Mécanisme gaz
– bride de fixation du brûleur,
– brûleur à prémélange.
Danger !
Danger de mort et risques de dommages
matériels sous l'effet des gaz de combus-
tion brûlants !
Le joint, la natte isolante et les écrous auto-
bloquants de la bride de fixation du brûleur ne
doivent surtout pas être endommagés. Dans
le cas contraire, il peut y avoir des fuites de
gaz de combustion brûlants, avec les risques
de blessures et de dommages matériels que
cela suppose.
▶
Remplacez systématiquement le joint en
cas d'ouverture de la bride de fixation du
brûleur.
▶
Remplacez systématiquement les écrous
autobloquants de la bride de fixation du
brûleur en cas d'ouverture de la bride.
0020186710_06 ecoTEC exclusive Notice d'installation et de maintenance
Action
Régler la soupape d'inver-
sion prioritaire interne en
position de chauffage ou de
production d'eau chaude.
Mettre en marche et arrêter
le ventilateur. Le ventilateur
tourne alors à vitesse maxi-
male.
Mettre en marche et arrêter
la pompe de charge du
ballon.
Mettre en marche et arrêter
la pompe de circulation.
Mettre en marche et arrêter
la pompe externe.
Le produit se met en marche
et fonctionne à charge mi-
nimale. La température de
départ s'affiche à l'écran.
Inspection et maintenance 11
▶
Si la natte isolante de la bride de fixation
du brûleur ou le fond arrière de l'échan-
geur thermique montre des traces de dé-
térioration, changez la natte isolante.
1. Isolez le produit de l'alimentation électrique.
2. Fermez le robinet d'arrêt du gaz.
3. Démontez le panneau avant.
4. Faites basculer le boîtier électrique vers l'avant.

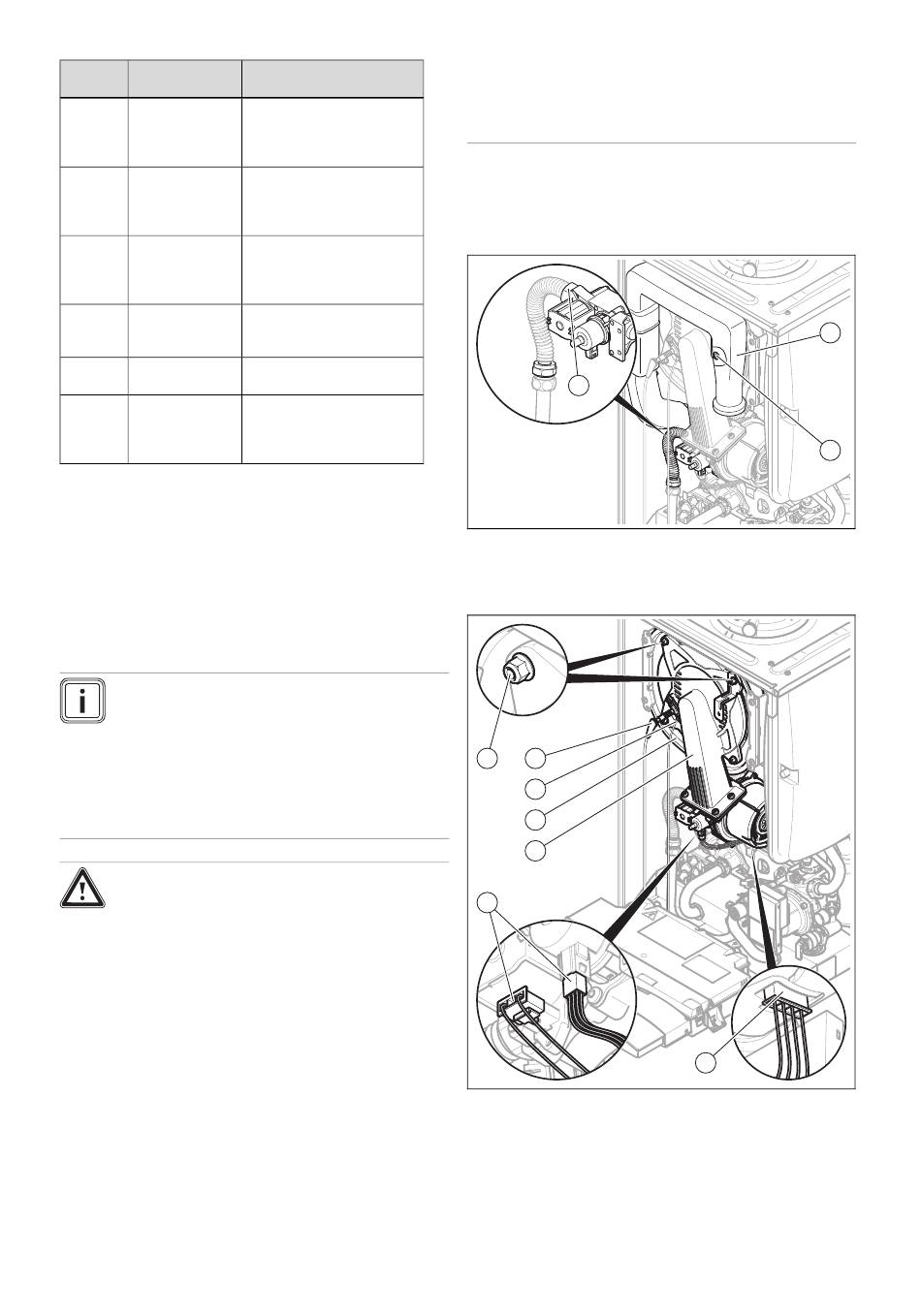

3
5. Dévissez la vis de maintien (2) et retirez le tube d'en-
trée d'air (1) du manchon d'aspiration.
6. Dévissez l'écrou-raccord du mécanisme gaz (3).
1 2
3
4
5
6
7. Débranchez le connecteur du câble d'allumage (2) et
de la ligne de terre (3) de l'électrode d'allumage.
8. Débranchez le connecteur (7) du moteur du ventilateur
en appuyant sur l'ergot de verrouillage.
9. Débranchez les deux connecteurs du mécanisme gaz
(6).
10. Libérez le faisceau électrique du clip.
1
2
7
