10 Inspection et maintenance
8
7
6

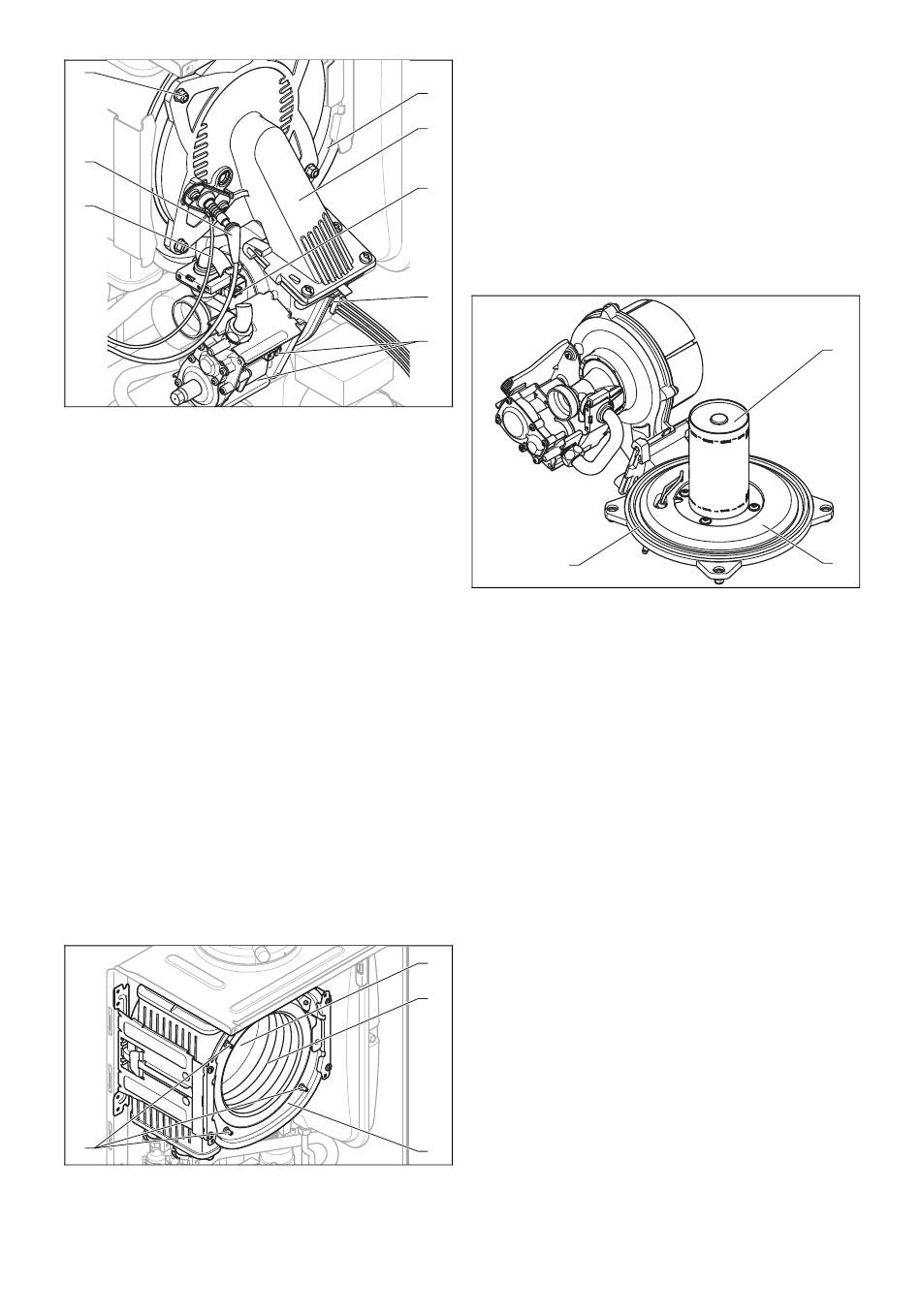

7. Débranchez le connecteur du câble d'allumage (7) et
du câble de mise à la terre (6) de l'électrode d'allu-
mage.
8. Débranchez le connecteur (4) du moteur du ventilateur
en appuyant sur l'ergot de verrouillage.
9. Débranchez les trois connecteurs du mécanisme gaz
(5).
10. Débranchez le connecteur du venturi (3) en appuyant
sur l'ergot de verrouillage.
11. Déconnectez le faisceau électrique du clip situé sur le
support du mécanisme gaz.
12. Dévissez les quatre écrous (8).
13. Retirez l'ensemble du module compact thermique (2)
de l'échangeur thermique (1).
14. Vérifiez que le brûleur et l'échangeur thermique ne sont
ni endommagés, ni encrassés.
15. Si nécessaire, nettoyez ou remplacez les composants
conformément aux instructions des sections suivantes.
16. Montez un joint de bride de fixation de brûleur neuf.
17. Vérifiez la natte isolante au niveau de la bride de
fixation du brûleur et de la paroi arrière de l'échangeur
thermique. Si vous constatez des signes de dom-
mages, remplacez la natte isolante correspondante.
10.4 Nettoyage de l'échangeur de chaleur
1. Protégez le boîtier électronique que vous avez rabattu
vers le bas des éclaboussures.
1
2. Vous ne devez en aucun cas desserrer les quatre
écrous des goujons filetés (1), ni les resserrer.
32
3. Nettoyez la spirale de chauffage (3) de l'échangeur de
chaleur (4) avec de l'eau ou du vinaigre si nécessaire
1
(5 % d'acidité maximum). Laissez le vinaigre agir 20 mi-
nutes sur l'échangeur de chaleur.
2
4. Retirez les salissures dissoutes avec un puissant jet
d'eau ou une brosse en plastique. N'orientez pas le
jet d'eau directement sur la natte isolante (2) située à
3
l'arrière de l'échangeur de chaleur.
◁
L'eau s'écoule de l'échangeur thermique à travers le
siphon de condensats.
10.5 Contrôle du brûleur
4
5
3
1. Inspectez la surface du brûleur (1) à la recherche
d'éventuels dommages. En présence de dommages,
remplacez le brûleur.
2. Montez un joint de bride de fixation de brûleur neuf (3).
3. Vérifiez la natte isolante (2) de la bride de fixation du
brûleur. Si vous constatez des signes de dommages,
remplacez la natte isolante.
10.6

Nettoyage du siphon de condensats

1. Retirez la partie inférieure du siphon (1) .
2. Rincez la partie inférieure du siphon à l'eau.
3. Remplissez la partie inférieure du siphon d'eau, jusqu'à
ce que le niveau d'eau arrive à 10 mm env. du bord.
4. Fixez la partie inférieure du siphon sur le siphon des
condensats.
2
3
4
