Manuels Connexes pour Oranier Rota I
Sommaire des Matières pour Oranier Rota I

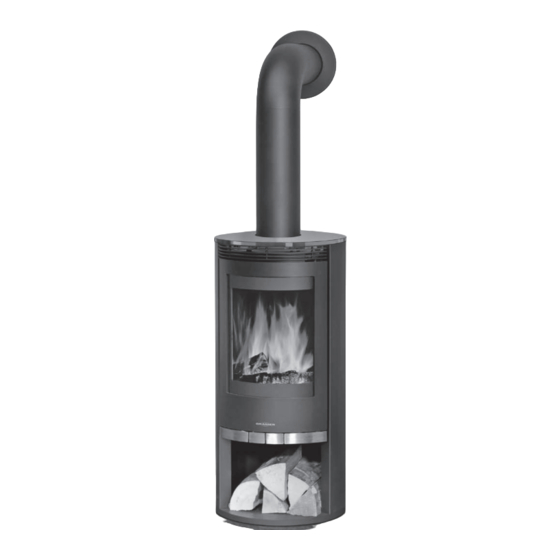

- Page 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d´installation et d´utilisation pour poêle à bois ORANIER Rota I 2921036000 · 1046...
-
Page 2: Table Des Matières
5.6 Heizen in der Übergangszeit 5.7 Maximale Aufgabemenge und Luftein- stellung bei NWL 5.8 Ascheentleerung 5.9 Reinigung und Pflege 5.10 Schornsteinbrand 6. Raumheizvermögen (DIN 18893) ORANIER-Werksgarantie Leistungserklärung CE-Kennzeichnung Geräte-Kenndaten* Umschlagseite hinten *Bitte beachten Sie: Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer die Modellnummer für Ihre Geräte-Variante mit an. -
Page 3: Eine Bitte
Sie zum Kauf eines vorbereiten und die benötigten Ersatzteile bereit- ORANIER-Kaminofens! stellen kann, benötigen wir folgende Informationen: ORANIER-Kaminöfen bieten Ihnen ausgereifte und 1. Ihre genaue Anschrift. zuverlässige Technik, Funktionalität und anspre- chendes Design. 2. Ihre Telefon- und ggf. Telefax-Nummer. - Page 4 Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anwei- sungen nicht beachtet werden. Wir danken für Ihr Verständnis! Bitte beachten Sie: Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl.
-
Page 5: Beschreibung
1. Beschreibung Abb. 1 Obere Rauchrohröffnung Der Kaminofen besteht aus einer geschweiß- ten Stahlkonstruktion. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feu- erraum. Unter einem stabilen Gussrost befin- det sich der Aschekasten. Darunter befindet sich ein Holzlagerfach. Kaminöfen dieser Bauart arbeiten im Konvek- tionsbetrieb, d. -
Page 6: Bauart
2.2 Bauart 3. Rauchrohranschluss und Aufstellung des Kaminofens Die in dieser Anleitung beschriebene Kamin- ofen-Serie entspricht der „Bauart 1“. 3.1 Rauchrohranschluss Kaminöfen dieser Bauart verfügen über mit einem Federmechanismus versehene, selbst- Ihr Kaminofen kann wahlweise nach oben oder schließende Türen und sind ausschließlich für nach hinten angeschlossen werden. -
Page 7: Aufstellung Des Kaminofens
3.2 Aufstellung des Kaminofens Achtung! Bei der Aufstellung müssen die Brandschutz- Beachten Sie in jedem Fall regeln nach FeuVo (Mindestabstände; siehe zu Ihrer eigenen Sicherheit Abb. 2) eingehalten werden. die erforderlichen Mindest- FeuVo („Verordnung über Feuerungsanlagen abstände zu Aufstellwänden, und Brennstofflagerung“, kurz: Feuerungsver- brennbaren Einrichtungsge- ordnung) ist die rechtliche Grundlage für das genständen und zum Schutz... -
Page 8: Technische Daten
4. Technische Daten Kaminofen Typ: Rota I Abgasmassenstrom: 4,6 g/s Bauart: Förderdruck bei NWL: 12,0 Pa Nennwärmeleistung: 5,0 kW Abgastemperatur am Stutzen: 254 °C Wärmeleistungs- bereich: 3,0 - 5,4 kW Ø Rohrstutzen: 150 mm Raumheizvermögen Zugelassene DIN 18893 max. 88 m... -
Page 9: Betrieb Des Kaminofens
5. Betrieb des Kaminofens Achtung! Durch den Ab- brand Brennmaterial 5.1 Allgemeine wird Wärmeenergie frei, die Sicherheitshinweise zu einer starken Erhitzung der Oberflächen, Feuerraum- Für den sicheren Betrieb Ihres Kaminofens türen, Bediengriffe, Sichtscheibe und sind folgende Sicherheitsinweise unbe- Rauchrohre führt. Die Berührung dieser dingt zu beachten: Teile ohne entsprechenden Schutz oder Der Kaminofen darf nur nach dieser Bedie-... -
Page 10: Geeignete Brennstoffe
5.3 Geeignete Brennstoffe 5.4 Inbetriebnahme Der Kaminofen ist zur Verbrennung von na- - Primär- und Sekundärluftregler maximal turbelassenem Scheitholz, Holzbriketts und öffnen! Achten Sie darauf, dass eine evtl. im Braunkohlebriketts geeignet. Verbindungsstück eingebaute Drosselklappe Klassisches Kaminholz ist Buche und Birke. ebenfalls vollständig geöffnet ist. -
Page 11: Heizen Mit Braunkohlebriketts
5.5 Heizen mit Braunkohlebriketts 5.7 Maximale Aufgabemengen und Luftein- stellung bei Nennwärmeleistung (NWL) - Erzeugen Sie zunächst eine Grundglut mit Holz. Für Brennstoff Holz/Holzbriketts: - Legen Sie dann 2-3 Braunkohlebriketts quer Brennstoffmenge: 2-3 Scheite/Stück in den Feuerraum. Das dritte Brikett darf oben- (ca. -
Page 12: Reinigung Und Pflege
5.9 Reinigung und Pflege Hinweis: Die Oberflächen des Ofens dürfen nicht mit Achtung! „scharfen“ Putzmitteln ge- Der Kaminofen darf nur im reinigt werden. Verwenden vollständig erkalteten Zu- Sie lediglich ein sauberes, stand gereinigt werden! trockenes Staubtuch. 5.10 Schornsteinbrand Jährlich mindestens einmal, im Bedarfsfall auch häufiger, sollten die Ruß- und Ascheabla- Wird ungeeigneter oder zu feuchter Brennstoff gerungen im Rauchrohr, sowie im Feuerraum... -
Page 13: Oranier-Werksgarantie
Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- 3. Durch Inanspruchnahme der Werksgarantie verlän- oder Schamotteauskleidungen). gert sich die Garantiezeit weder für das ORANIER- Wir haften nicht für mittelbare und unmittelbare Schä- Gerät noch für neu eingebaute Teile. Ausgewechselte den, die durch die Geräte verursacht werden. Dazu Teile gehen in unser Eigentum über. - Page 14 Table des matières F Introduction Garantie Service après-vente / Pièces de rechange Déclaration de performances Élimination des emballages Marquage CE Identification de l’appareil* Voir au dos 1. Description de ce manuel 2. Généralités et mises en garde 2.1 Prise d’air extérieur 2.2 Type de poêle 3.
-
Page 15: Service Après-Vente / Pièces De Rechange
Les poêle Oranier ! matériaux utilisés ont été choisis en fonction Les poêles Oranier vous offrent une technologie de de critères écologiques et sont facilement re- pointe mûrie et fiable et allient une parfaite fonc- cyclables. - Page 16 L’appareil ne doit en aucun cas subir de modifications ! L’acheteur et utili- sateur d’un poêle à bois est tenu de s’informer sur son maniement correct à l’aide de ce manuel ! Veuillez donc le lire attentivement. Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l’annulation immédiate de votre garantie.
-
Page 17: Description
1. Description Veuillez donc éviter tout contact avec les sur- faces de l’appareil et ne laissez jamais les en- Le corps du poêle est en acier soudé. fants en bas-âge sans surveillance à proximité Il comporte dans sa partie centrale une cham- du poêle. -
Page 18: Prise D'air Extérieur
2.1 Prise d’air extérieur Cette arrivée d’air, obturable* lors du non-fonc- tionnement de l’appareil, doit avoir une section Si besoin est, il est possible de connecter libre d’ouverture de 1,2 dm². le poêle à une prise d’air extérieur (fig. 1) * sauf si le logement ne dispose pas de ventila- Fig. -
Page 19: Raccordement Au Conduit De Fumées Et Installation Du Poêle
3. Raccordement au conduit de fu- Attention ! mées et installation du poêle Un tirage trop faible, mais Se conférer au DTU 24.1 aussi trop fort de la che- Pour un conduit déja existant: veillez à ce qu’il minée peut entrainer des soit totalement propre, si non, faites-le ramoner dysfonctionnements ! par action mécanique avec un hérisson. -
Page 20: Installation Du Poêle
3.2 Installation du poêle Attention ! Pour l’installation du poêle, il est indispensable Pour votre sécurité veuillez de strictement respecter les règles et consi- strictement respecter les dis- gnes de sécurité locales en vigueur. tances minimales de sécurité Veuillez également respecter les distances mi- par rapport aux murs, parois, nimales indiquées sur la fig.2. -
Page 21: Caractéristiques Techniques
4. Caractéristiques techniques Modèle: Rota I Combustible de remplacement: lignite Puissance nominale: 5,0 kW Combustibles Plage d’utilisation: 3,0 - 5,4 kW interdits: tout autre combustible, Hauteur (plaque sup. dont charbon ou 30mm incl.): 988 mm dérivés Ø conduit de Largeur: Ø... -
Page 22: Utilisation Du Poêle
5. Utilisation du poêle Ne fermez jamais complètement les arrivées d’air tant que le poêle est en fonctionnement 5.1 Consignes générales de à cause des risques de déflagration dus à sécurité l’inflammation de gaz combustibles imbrûlés. Pour éviter tout danger, veuillez stricte- Pendant combustion, ment respecter les consignes ci-dessous:... -
Page 23: Le Choix Du Combustible Approprié
5.5 Mise en service 5.3 Le choix du combustible approprié - Ouvrez à fond les arrivées d’air primaire et Ce poêle a été conçu pour la combustion de secondaire. Veuillez vous assurer, s’il y a lieu, bûches de bois non traités, de briquettes de bois et de briquettes de lignite. -
Page 24: Utilisation De Briquettes De Lignite
5.6 Utilisation de briquettes de lignite Recommandation : L’utilisation de briquettes de lignite est possible Les éventuelles odeurs dues soit comme complément au bois, soit comme au séchage de la peinture au combustible principal, à allure nominale ou à allure cours de la première utilisation réduite. -
Page 25: Nettoyage Et Entretien
5.10 Nettoyage et entretien Recommandation : La peinture du poêle n’atteint Attention ! sa dureté définitive qu’après Le poêle ne peut être netto- plusieurs flambées soute- yé que quand il est complè- nues à puissance nominale. tement refroidi ! Ce n’est qu’après cela que vous pourrez nettoyer la sur- - Entretien des surfaces face du poêle sans risque... -
Page 26: Garantie
GARANTIE CONTRACTUELLE ORANIER HEIZTECHNIK POELES BOIS / POELES CHEMINEES/ FOYERS Nous garantissons nos appareils contre tout vice - les vitres des poêles. Elles sont en vitrocéramique, de fabrication dans les limites des dispositions ci- résistantes à des températures de l’ordre de 800°C, températures jamais atteintes en usage cou-... -
Page 30: Leistungserklärung
Cas de déclaration des performances concernant un produit de construction couvert par une norme harmonisée : Notifizierte Prüfstelle: 1417/ Prüfbericht Nr. 484885-3 Organisme notifié ; 1417/ certificat N° 484885-3 8. Leistungserklärung Leistungserklärung / Performances déclarées Performances déclarées Harmonisierte technische Spezifikationen EN 13240:2005/ A2:2004/ AC:2007 Norme technique harmonisée Wesentliche Merkmale... -
Page 31: Ce-Kennzeichnung
CE - Kennzeichnung (CE marking) (Marquage CE) Der Hersteller ORANIER Heiztechnik GmbH Werk 10 (The manufacturer) Sechsheldener Str. 122 (Le fabricant) 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt “Room heater by solid fuel“ with trade name ) (certifie par la présente que le produit «... -
Page 32: Geräte-Kenndaten
Ausführung Ihres neuen Ka- now. tableau ci-dessous : minofens in der nachfolgenden Tabelle im dafür vorbereiteten Kreisfeld. Rota I Modell / Model / Modèle: 4793 A03 Serie / Serial / Série: Fertigungs-Nr.
