Dégagements aux matériaux combustibles
Dégagements minimums
aux matériaux combustibles
MUR LATÉRAL INTÉRIEUR
MUR ARRIÈRE INTÉRIEUR
PLAFOND INTÉRIEUR
DEVANT LE POÊLE
DÉGAGEMENT DU CONDUIT D'ÉVACUATION 1 po (2,5 cm)
SOFFITE EXTÉRIEUR
Note pour un poêle installé dans un coin :
Voir les dégagements minimums indiqués à la Figure 3.
Pour les exigences d'installation de la terminaison d'évacuation,
voir le «Diagramme d'évacuation coaxiale du Mirage 30» (Figure 4).
Pour planifier l'installation du poêle, il faut déterminer où seront installés l'appareil, le conduit de cheminée et la
conduite de gaz, et s'il s'agit d'une installation affleurant au mur ou non (Figure 3). En raison des températures
élevées, ne placez pas ce poêle dans un endroit très passant ni près des meubles ou des rideaux. À noter que
si le poêle est positionné avec les dégagements minimums indiqués à la Figure 2, certains travaux d'entretien
exigeront peut-être de le déplacer pour y avoir accès.
4 po

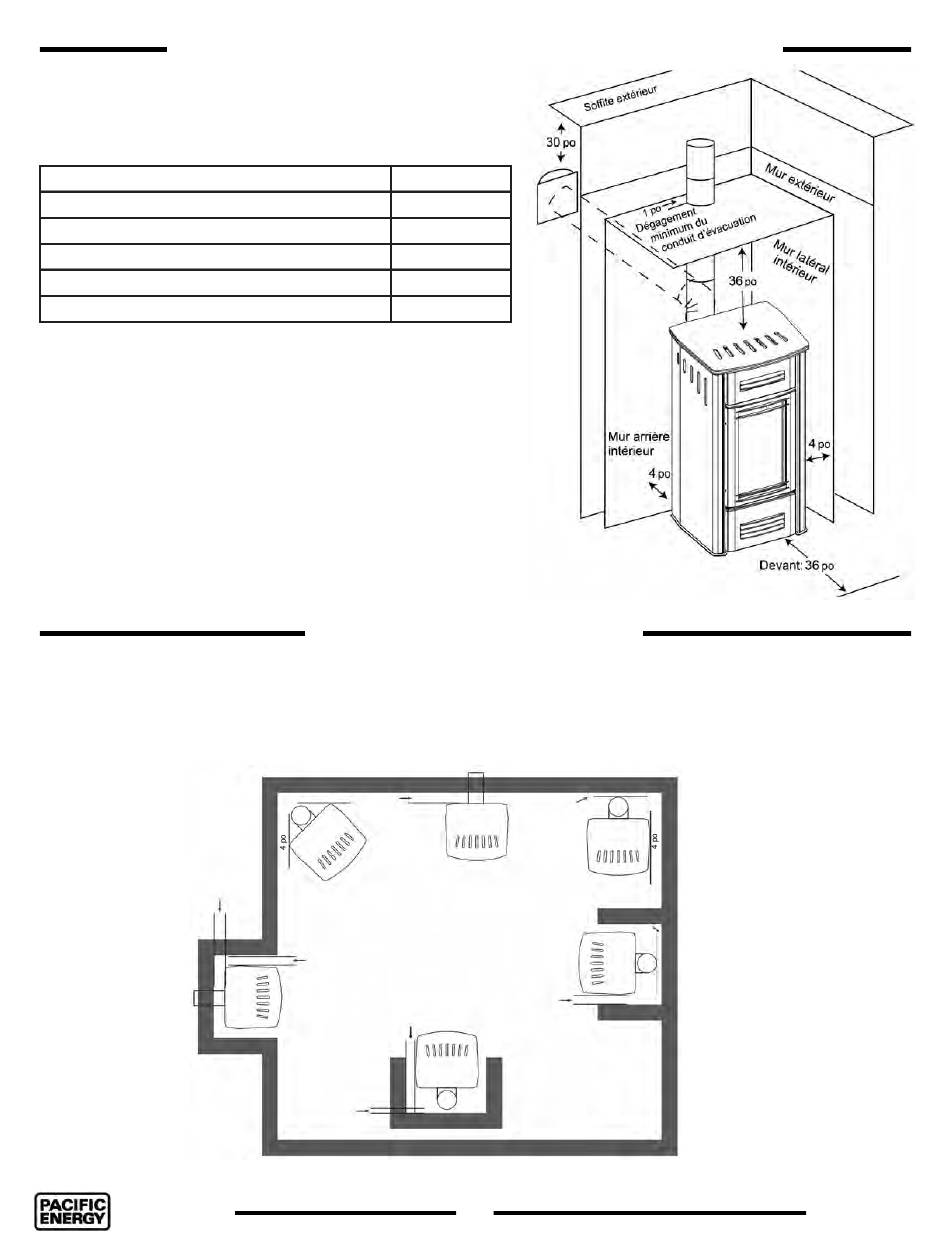

Figure 3: Emplacements communs et dégagements minimums du Mirage 30
5055.MR30F-A
4 po (10 cm)
4 po (10 cm)
36 po (91 cm)
36 po (91 cm)
30 po (76 cm)
Emplacement du poêle
4 po
4 po
Conduit d'évacuation
horizontal
Conduit d'évacuation
vertical
4 po
Conduit d'évacuation
horizontal
Conduit d'évacuation
vertical
4 po
1 po
Figure 2: Dégagements aux
matériaux combustibles du Mirage 30
1 po
Conduit
d'évacuation vertical
1 po
Conduit d'évacuation
vertical
4 po
6
