Service et maintenance
11.1 Montage et démontage de composants matériels
11.1.8
Remplacement complet de l'alimentation redondante
Dans certains cas rares, il est possible que le remplacement d'un module ne résolve pas le
problème. Dans ce cas, il faut remplacer l'alimentation redondante.
Le remplacement du bloc d'alimentation ne doit être effectué que par un personnel qualifié.
Préparation
1. Débranchez le cordon secteur et tous les câbles de connexion de l'appareil.
2. Ouvrez l'appareil. Voir : Ouverture de l'appareil (Page 71)

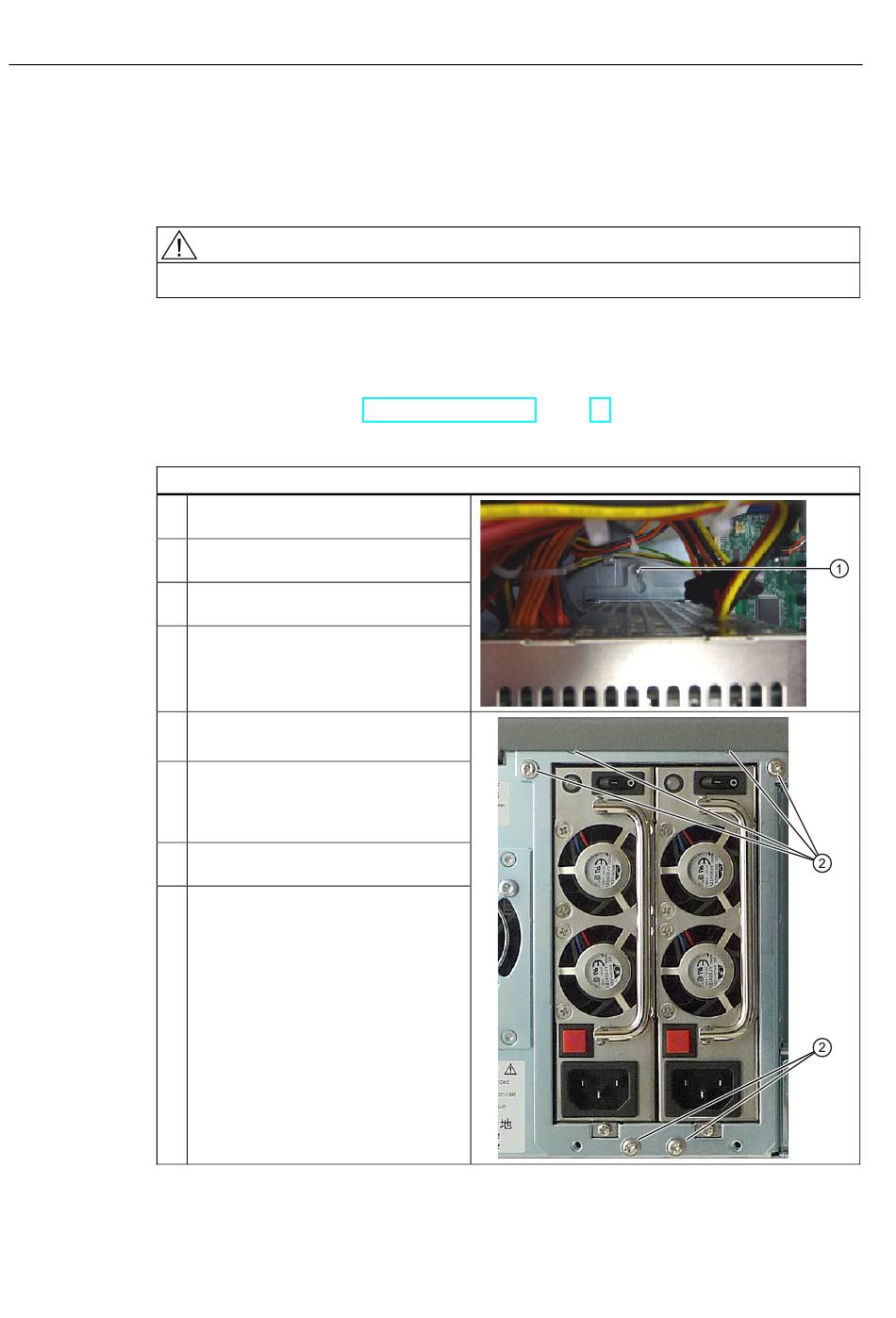

Remplacement complet de l'alimentation redondante
Etapes du remplacement de l'alimentation redondante
1.
2.
3.
4.
5.
6.
7.
8.
96
ATTENTION
Retirez tous les modules de
l'alimentation comme décrit ci-dessus.
Débranchez les câbles d'alimentation
des lecteurs et de la carte mère.
Enlevez le serre-câble qui fixe les
câbles d'alimentation dans le boîtier.
Dévissez la vis Torx T10
de l'appareil.
Retirez les six vis Torx T10
face arrière.
Repoussez l'alimentation en direction
du support de lecteur frontal jusqu'à ce
que la tête de la vis soit placée
librement dans le trou de serrure.
Retirez l'alimentation du boîtier en la
soulevant.
Procéder dans l'ordre inverse pour le
montage de la nouvelle alimentation.
①
à l'intérieur
②
de la
Instructions de service, 06/2011, A5E02669185-03
SIMATIC IPC847C
