Descriptions détaillées

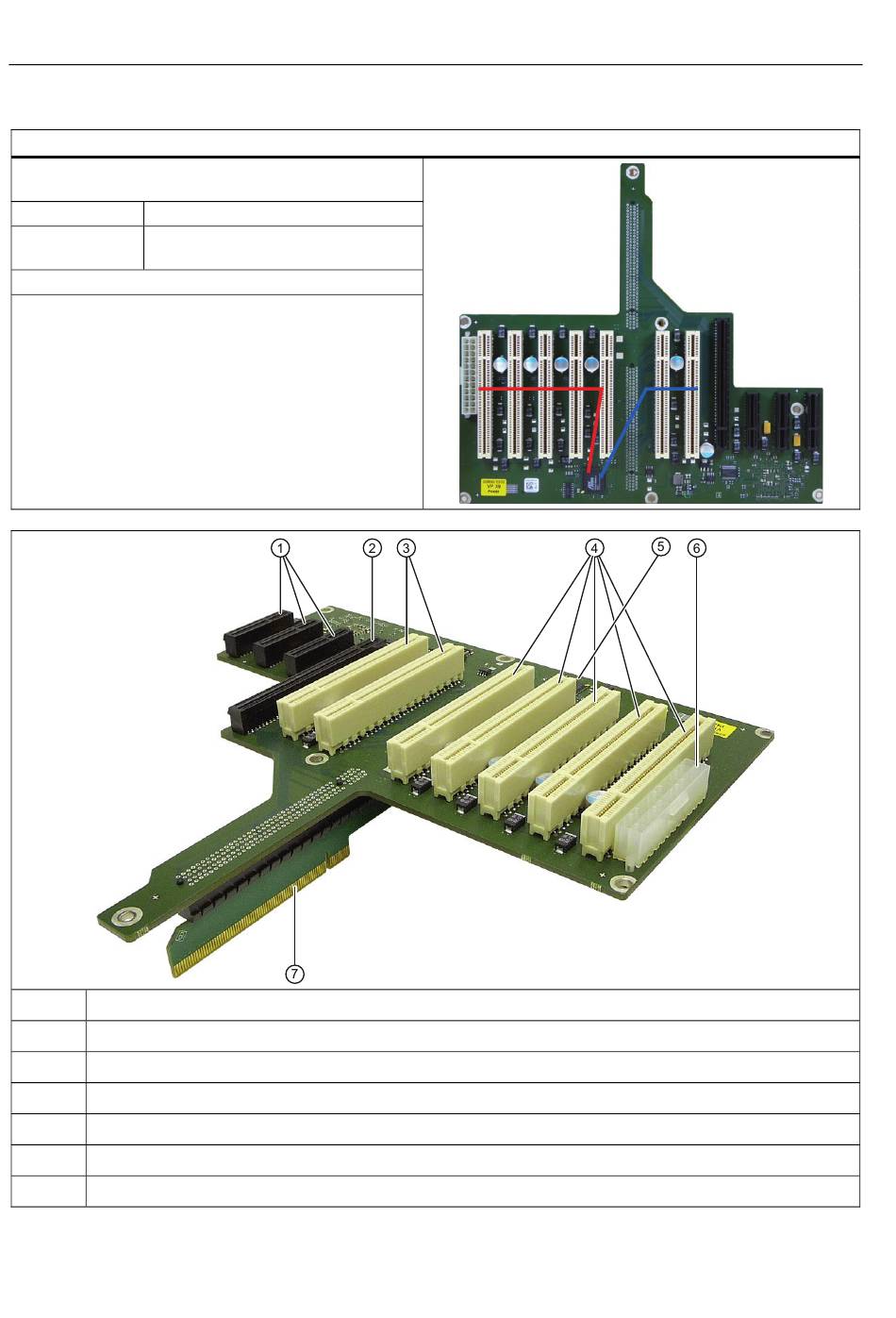

16.3 Carte bus
Variante 2 : High end (11 emplacements)
7 emplacements PCI dont 2 avant un bridge (pont)
PCI2PCI et 5 après
Ligne bleue Avant le pont PCI (Primary PCI-Bus)
Ligne rouge Après le pont PCI (Secondary
PCI-Bus)
1 PCIe-x16 (emplacement PEG, ou PCIe-x8 IO)
3 emplacements PCIe-x4
①
Variante High end avec 3 emplacements PCIe x4 (emplacement 1, 2, 3) avec commutateur PCIe et câblage
②
PCIe-x16 (emplacement PEG ou PCIe-x8 IO, emplacement 4)
③
Bus PCI primaire : 2 emplacements (emplacement 5, 6)
④
Bus PCI secondaire : 5 emplacements (emplacement 7, 9, 10, 11)
⑤
PCI Riser, PCIe 4lane Riser, PCIe 16lane Riser
⑥
Connecteur d'alimentation BTX
⑦
PCI2PCI Bridge
