10.2 Extension de mémoire

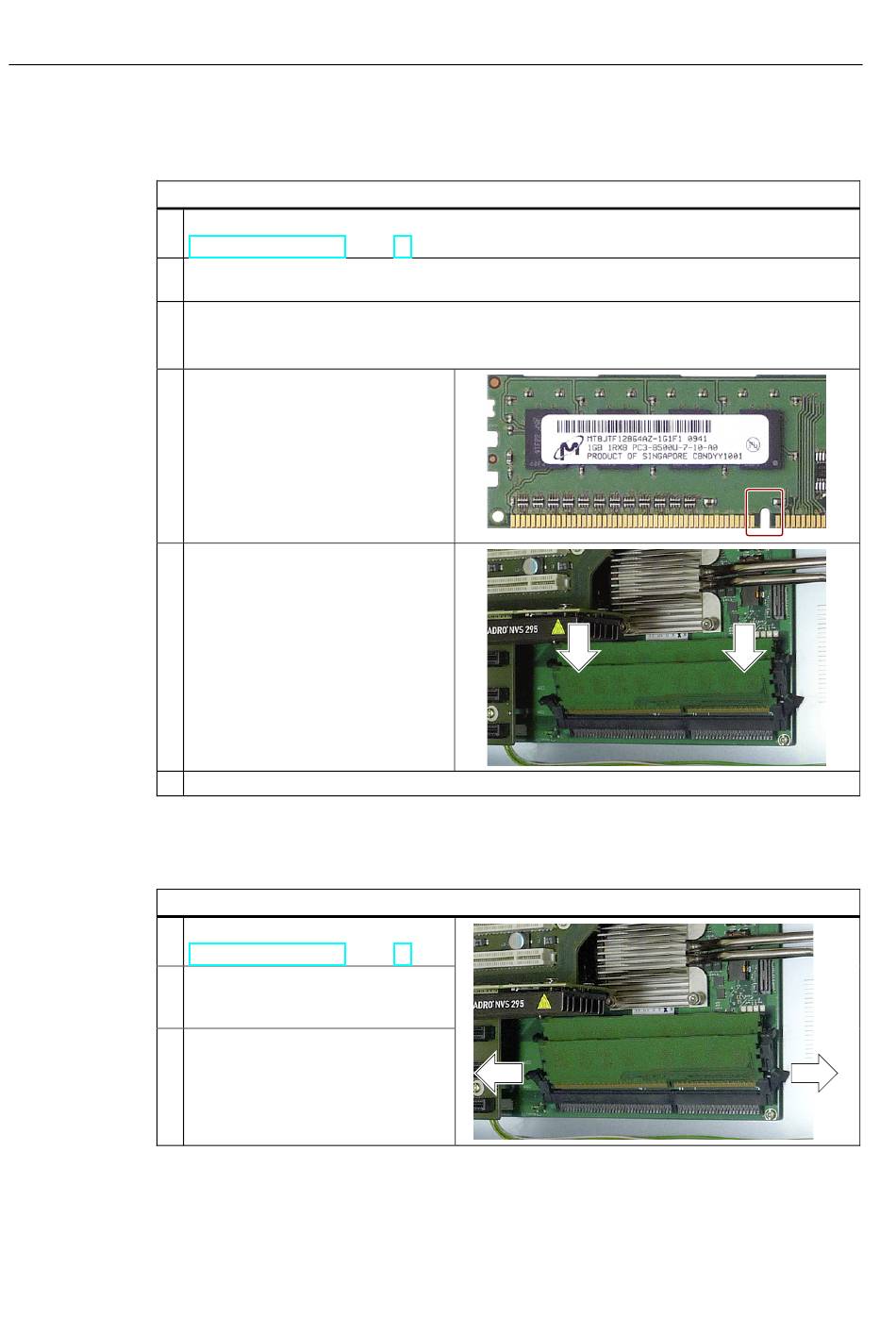

Montage d'une barrette de mémoire
Etapes du montage d'une barrette de mémoire
1
2
3
4
5
6
Démontage d'une barrette de mémoire
Etapes du démontage d'une barrette de mémoire
1
2
3
74
Ouvrez l'appareil. Voir :
Ouverture de l'appareil (Page 71)
Si vous disposez de plus d'un emplacement libre, utilisez l'emplacement ayant le numéro le plus
bas.
Retirez la barrette de mémoire de son emballage.
Ne la saisissez que par les coins supérieurs. Pour enficher la barrette, tenez compte de
l'encoche marquée d'un repère.
Tenez la barrette de mémoire inclinée
avec un angle plat par rapport à la
carte mère et insérez-la dans
l'emplacement.
Appuyez uniformément des deux
côtés de la barrette afin d'éviter toute
déformation. L'enclenchement de la
barrette de mémoire est audible. La
barrette est correctement mise en
place si les contacts dorés sont
visibles sur une bande uniforme de
moins d'un millimètre de large sur
toute la longueur.
Fermez l'appareil.
Ouvrez l'appareil. Voir :
Ouverture de l'appareil (Page 71)
Ouvrez les deux verrous sur les côtés
de la barrette de mémoire. Retirez la
barrette de son emplacement.
Fermez l'appareil.
