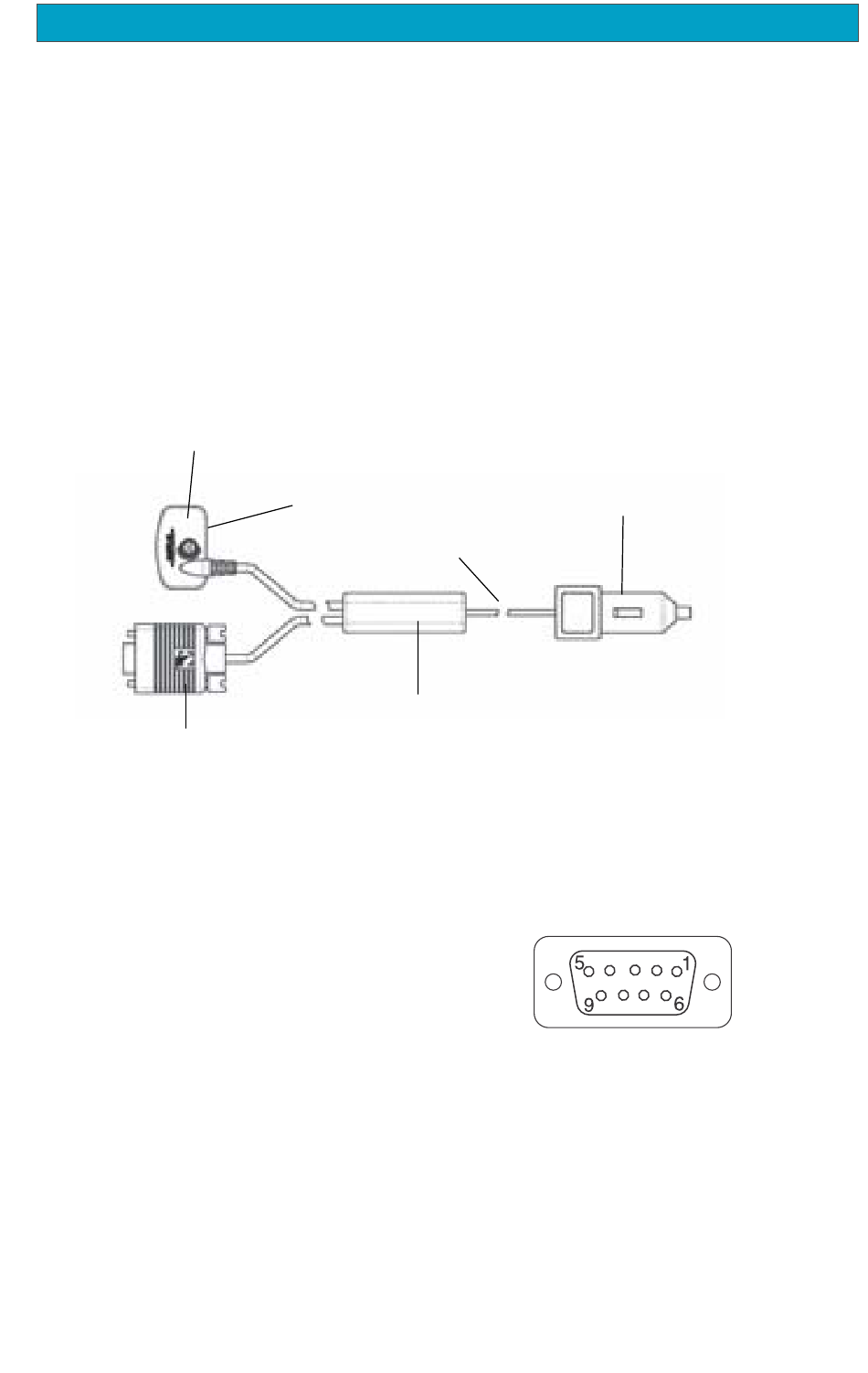

Connecter à une source d'alimentation externe
Si vous utilisez le câble doté d'un adaptateur pour allume-cigare, il vous suffit de
le brancher à la prise de l'allume-cigare. Si vous souhaitez effectuer un montage
permanent sur une alimentation électrique, coupez le câble entre la ferrite et
l'adaptateur pour allume-cigare. Connectez les fils rouge (+) et noir (-) à votre source
d'alimentation externe. La tension d'entrée de l'alimentation externe doit se situer
entre 9 et 16 V CC.
Attention : Ne contournez pas la ferrite, car vous risqueriez d'endommager
votre unité et d'invalider la garantie.
Trou de montage
Prise de courant
Connecteur à 9 broches
Connecter à une source de données
Disposition des broches pour la connexion de données (câbles PC et données
uniquement)
Voici la disposition des broches pour le connecteur femelle à 9 broches.
Broche 2 : Sortie de données
Broche 3 : Entrée de données
Broche 5 : Terre
Alimentation
Données (Alimentation/Données, câble PC & câble de données
Récepteur GPS Meridian de Magellan
Coupez ici
ferrite
Code couleur du câblage
Rouge : + de l'alimentation
Noir : Terre
uniquement)
Jaune : Entrée de données
Orange : Sortie de données
Noir : Terre
Adaptateur allume-cigare
Annexe
91
