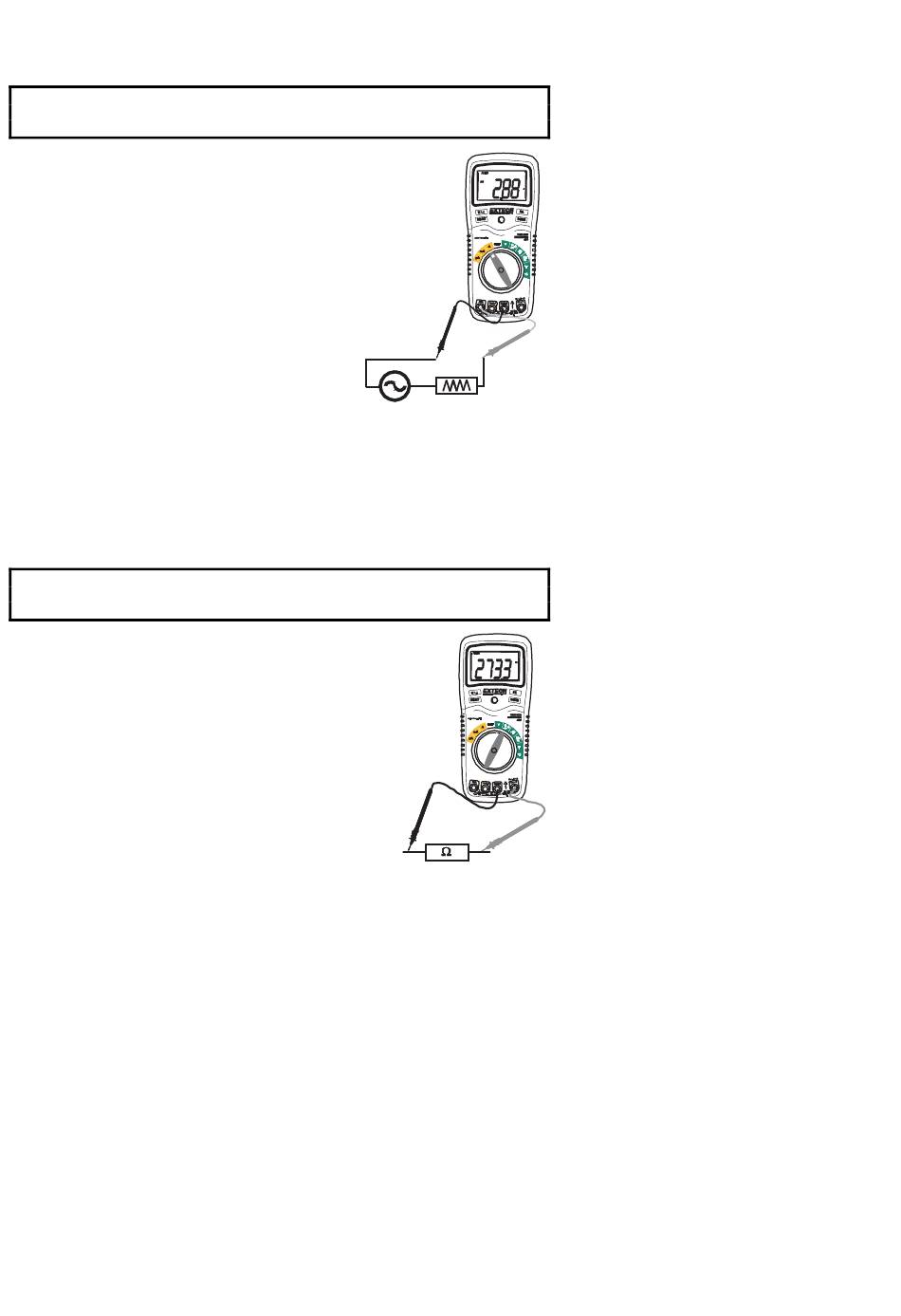

MESURES DE COURANT AC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A
pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou
les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane
dans le connecteur femelle COM
2. Pour les mesures de courant jusqu'à 4000µA AC,
placer le commutateur de fonctions du côté jaune, sur
la position µA et insérer le câble de mesure rouge de
la fiche banane dans le connecteur femelle µA/mA
3. Pour les mesures de courant jusqu'à 400mA AC,
placer le commutateur de fonctions du côté jaune, en
position mA et insérer le câble de mesure rouge de la
fiche banane dans le connecteur femelle µA/mA
4. Pour les mesures de courant jusqu'à 20A AC, placer le
commutateur de fonctions du côté jaune sur la limite
20A et insérer le câble de mesure rouge de la prise
banane dans le connecteur femelle 20A
5. Appuyer sur le bouton SELECT pour obtenir l'affichage
"AC" sur l'écran.
6. Fermer le courant sur le circuit testé et ouvrir le circuit
pour mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté
négatif du circuit. Placer la pointe de sonde rouge sur
le côté positif du circuit.
8. Alimenter le circuit en courant.
9. Lire la mesure de courant sur l'écran
MESURES DE RESISTANCE ELECTRIQUE
AVERTISSEMENT : Veiller à fermer le courant de l'élément testé et décharger les
condensateurs avant de procéder à des mesures de résistance électrique afin d'éviter
l'électrocution. Enlever les piles et débrancher les fils électriques.
1. Placer le commutateur de fonctions du côté vert, sur la
position Ω .
2. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM. Insérer le câble de mesure
rouge de la fiche banane dans le connecteur femelle positif
Ω.
3. Appuyer sur le bouton SELECT pour obtenir l'affichage Ω sur
l'écran
4. Placer les pointes de sonde d'essai sur les parties testées du
circuit. Il est préférable de déconnecter un côté de la partie
testée pour ne pas que le reste du circuit ne fausse la lecture
de résistance électrique.
5. Lire la mesure de résistance sur l'écran.
9
EX430-EU_FR V5.2 8/07
