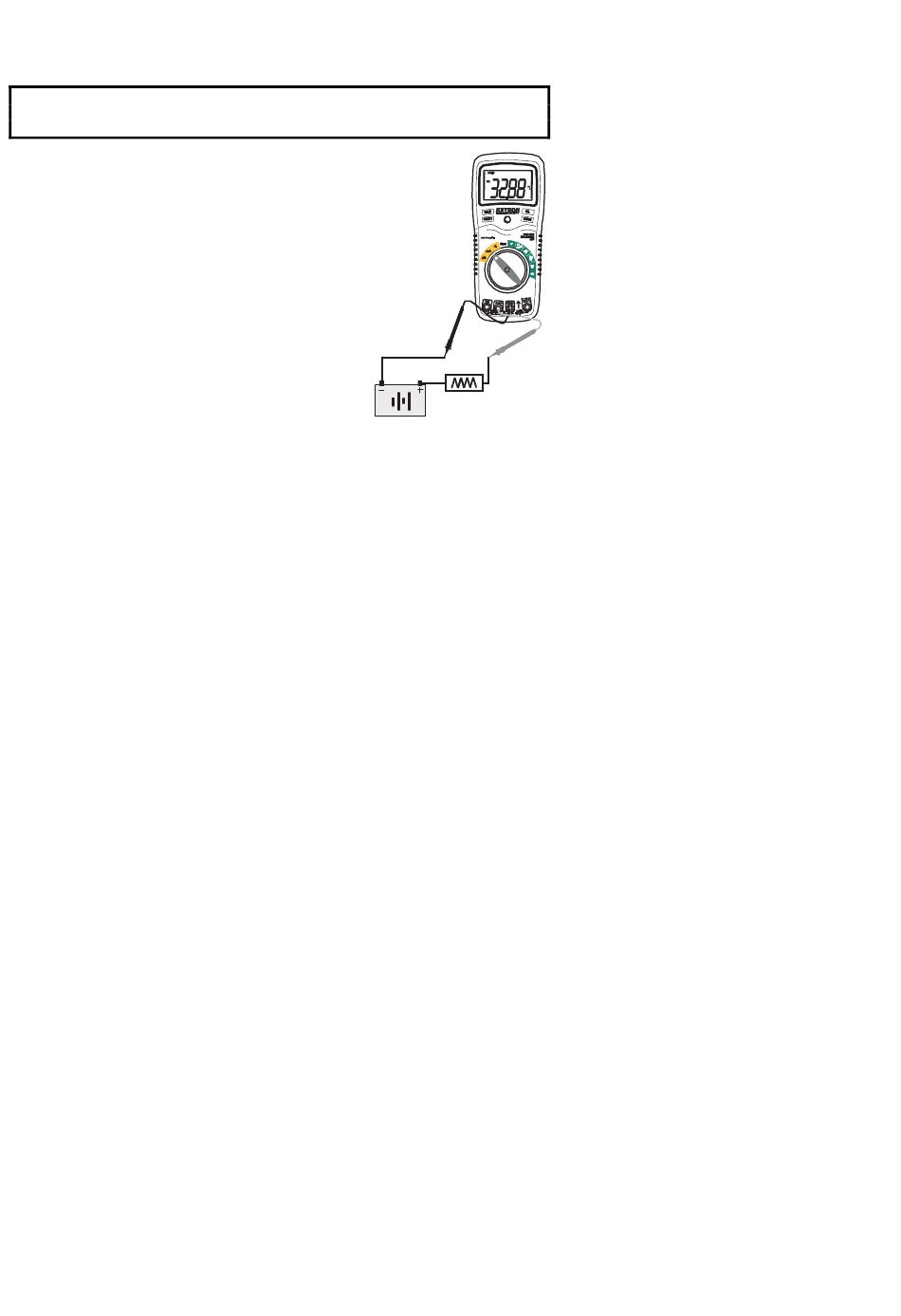

MESURES DE COURANT DC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 20A
pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou
les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans
le connecteur femelle négatif COM.
2. Pour les mesures de courant jusqu'à 4000µA DC,
placer le commutateur de fonctions du côté jaune, en
position µA et insérer le câble de mesure rouge de la
fiche banane dans le connecteur femelle A/mA
3. Pour les mesures de courant jusqu'à 400mA DC, placer
le commutateur de fonctions du côté jaune en position
mA et insérer le câble de mesure rouge de la fiche
banane dans le connecteur femelle µA/mA
4. Pour des mesures de courant jusqu'à 20A DC, placer le
commutateur de fonctions du côté jaune, sur la limite
20A et insérer le câble de mesure rouge de la fiche
banane dans le connecteur femelle 20A
5. Appuyer sur le bouton SELECT pour obtenir l'affichage
"DC" sur l'écran
6. Fermer le courant sur le circuit testé et ouvrir le circuit
pour mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté
négatif du circuit. Placer la pointe de sonde d'essai
rouge sur le côté positif du circuit.
8. Alimenter le circuit en courant
9. Lire la mesure de courant sur le circuit.
8
EX430-EU_FR V5.2 8/07
