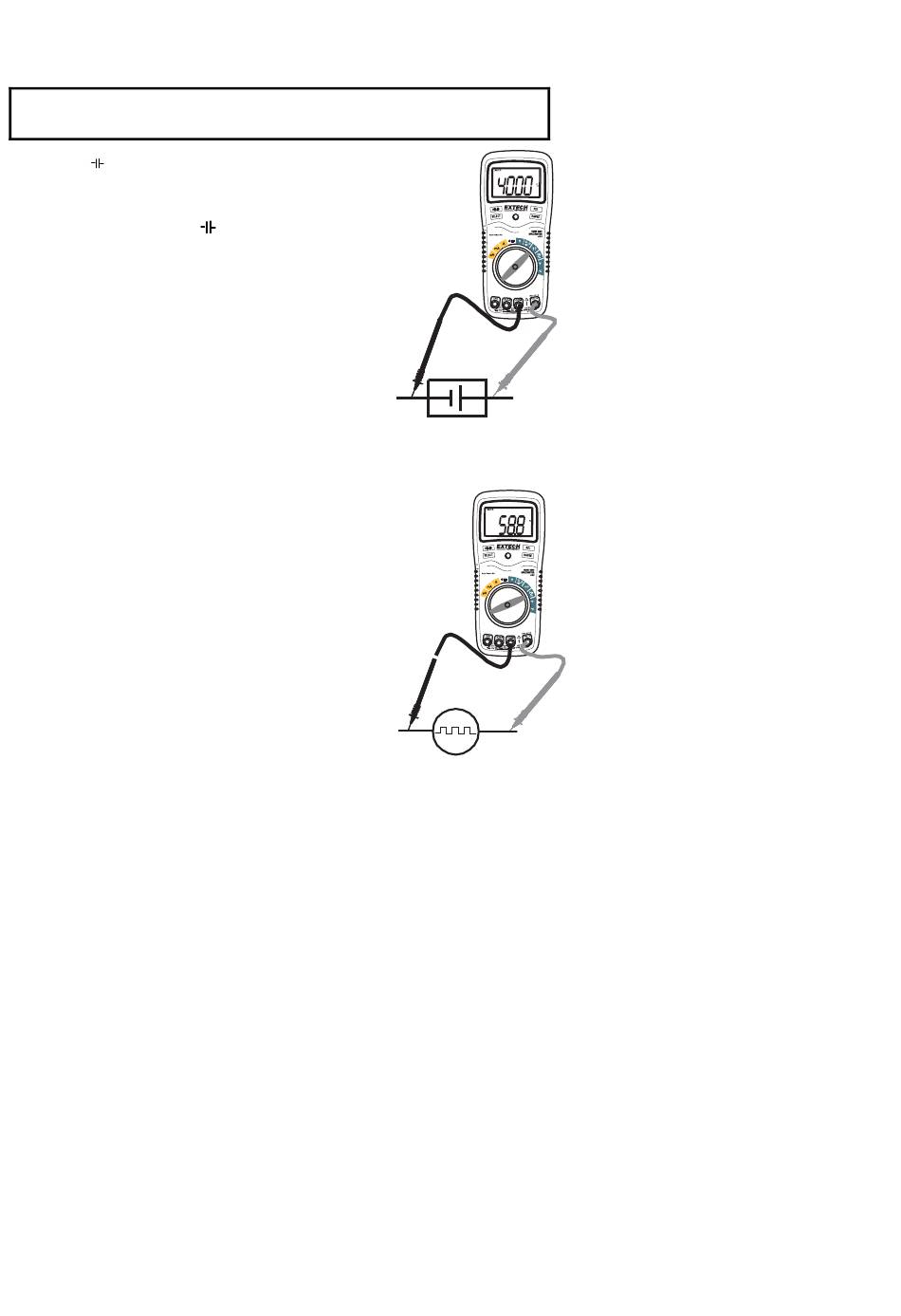

MESURES DE CAPACITE
AVERTISSEMENT Veiller à fermer le courant de l'élément testé et décharger les
condensateurs avant de procéder à des mesures de capacité afin d'éviter l'électrocution.
Enlever les piles et débrancher les fils électriques.
1. Placer le commutateur de fonctions rotatif du côté vert sur la
position
2. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM. Insérer le câble de
mesure rouge de la prise banane dans le connecteur
femelle positif
3. Placer les pointes de sonde sur le condensateur à tester
4. Lire la mesure de capacité sur l'écran
MESURES DE FREQUENCE
1.
Placer le commutateur de fonctions rotatif du côté vert en
position "Hz"
2.
Insérer le câble de mesure de la fiche banane dans le
connecteur femelle négatif COM et le câble de mesure de
la fiche banane dans le connecteur femelle positif Hz.
3.
Placer les pointes de sonde sur le circuit à tester.
4.
Lire la mesure de fréquence sur l'écran
% CYCLE DE SERVICE
1.
Placer le commutateur de fonctions rotatif sur la position
"Hz"
2.
Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM jack et le câble de mesure
rouge de la fiche banane dans le connecteur femelle positif
Hz
3.
Appuyer momentanément sur le bouton SELECT pour
sélectionner l'icône % sur l'écran
4.
Placer les pointes de sonde d'essai sur le circuit testé
5.
Lire le % cycle de service sur l'écran
11
EX430-EU_FR V5.2 8/07
