MESURES DE TENSION AC
AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde
d'essai ne soient pas assez longues pour toucher les parties sous tension des prises de
240V de certains dispositifs parce que celles-ci sont placées assez profondément dans
les prises. C'est pourquoi l'icône O peut apparaître sur l'écran malgré que la prise
contient des tensions. Il faut s'assurer que les pointes de sonde touchent les parties
métalliques à l'intérieur de la prise avant de penser qu'il n'y a aucune tension.
AVERTISSEMENT: Ne pas procéder à la mesure de tensions AC si un moteur est
allumé ou éteint sur le circuit Il peut y avoir de grandes tensions résiduelles qui peuvent
endommager l'appareil.

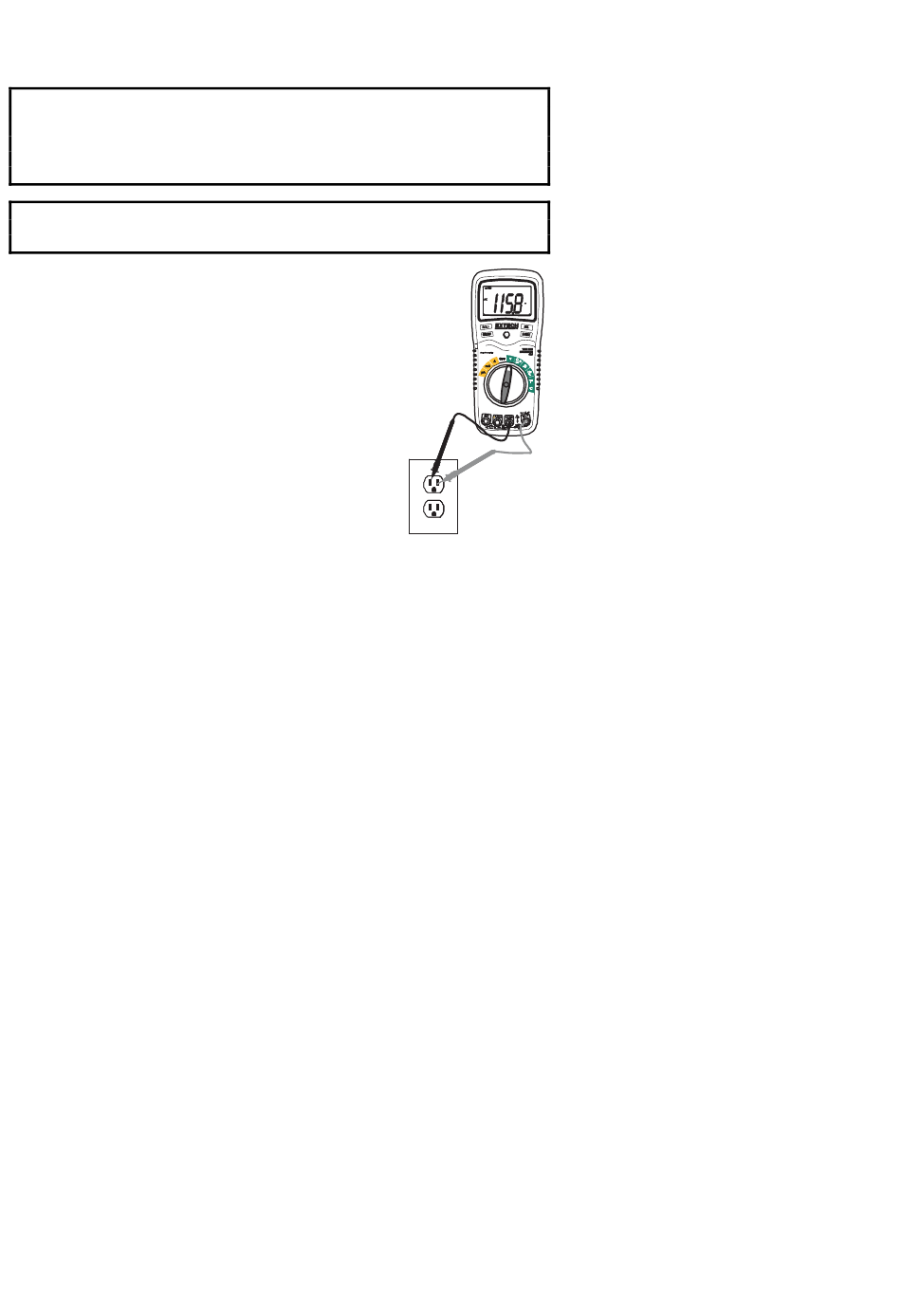

1. Placer le commutateur de fonctions du côté vert V.
2. Appuyer sur le bouton SELECT pour obtenir l'affichage "AC"
sur l'écran.
3. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM. Insérer le câble de mesure
rouge de la fiche banane dans le connecteur femelle positif V
4. Placer la pointe de sonde d'essai noire sur la partie neutre du
circuit. Placer la pointe de sonde d'essai sur la partie
"chaude" du circuit.
5. Lire la mesure de tension sur l'écran
7
EX430-EU_FR V5.2 8/07
