5 Vue d'ensemble

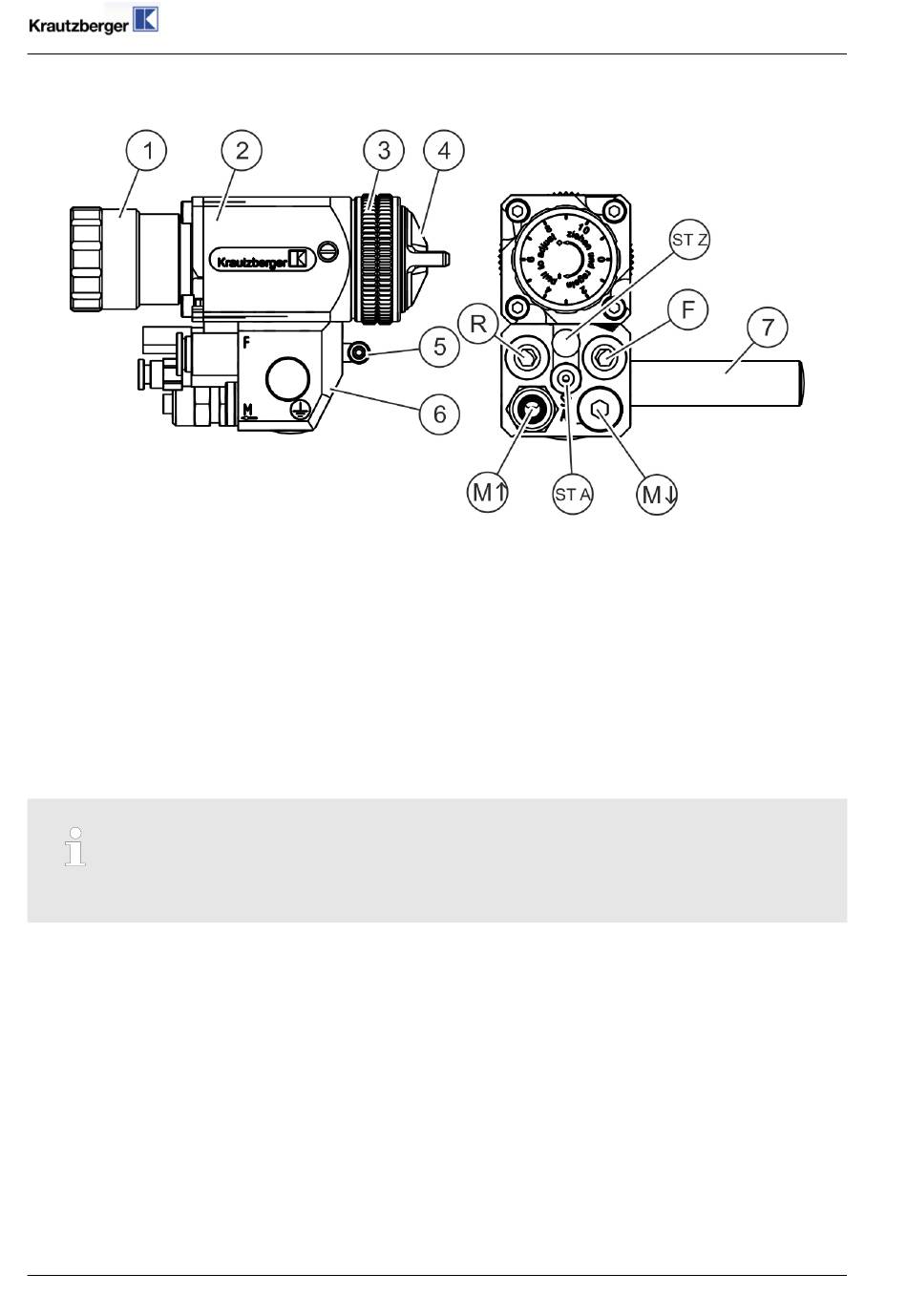

Fig. 2: Vue d'ensemble
1 Réglage de la course de l'aiguille*
2 Corps de pistolet
3 Ecrou à chapeau
4 Buse d'air
5 Levier pour connecteur de l'adaptateur*
6 Adaptateur
7 Boulon de fixation*
F Raccordement du jet d'air plat
M↑ Raccordement de l'alimentation en pro-
duit (entrée "M")
Les raccordements sont indiqués par des abréviations.
* En option/Suivant la configuration
FR–16
Guide d'utilisation
M↓ Raccordement de la conduite de matière
en circuit fermé (sortie "M")*
R Raccordement du jet d'air rond
ST A Raccordement de l'air de commande
"OUVERT"
ST Z Raccordement de l'air de commande
"FERME" (option)
