2.5 Connexion de l'alimentation
1
2
3
Figure 2.3
2.5
Connexion de l'alimentation
L'élément RUGGEDCOM RX1510 prend en charge des modules d'alimentation CA
haute tension, CC haute tension et/ou CC basse tension redondants doubles pouvant
être installés dans n'importe quelle combinaison. L'utilisation de deux modules d'ali-
mentation électrique est recommandée pour fournir la redondance et l'équilibrage
des charges.
Les modules d'alimentation peuvent être équipés soit d'un bornier à vis soit d'un bor-
nier de type européen (Euroblock). Le bornier à vis se fixe à l'aide de vis cruciformes
et de plaques de compression qui permettent des connexions avec fils nus ou cosses
à sertir. Utiliser des cosses circulaires de taille 6 pour des connexions sûres et fiables
même soumises à des chocs et vibrations sévères.
Pour plus d'informations sur l'installation ou le retrait d'un module d'alimentation,
voir
Risque d'électrocution – risques de blessures graves ou de mort
L'appareil peut comporter deux modules d'alimentation qui peuvent être connec-
tés à des sources d'alimentation distinctes. Assurez-vous que toutes les sources d'ali-
mentation sont coupées avant de manipuler les bornes des modules d'alimentation.
NOTA
•
•
12
1
2
3
Contact à fermeture
Neutre
Contact à ouverture

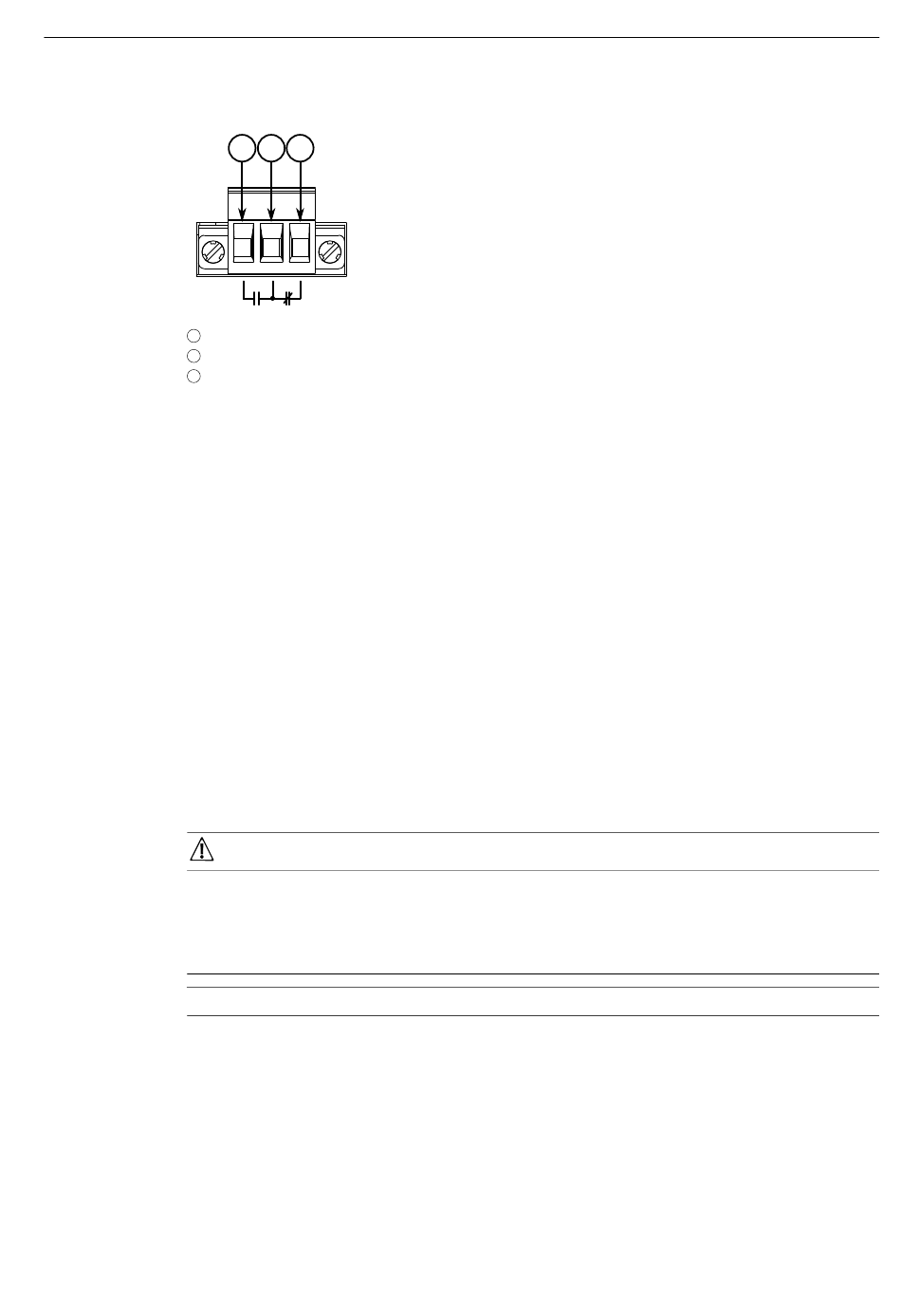

Câblage du relais d'alarme de sécurité
"Installation/désinstallation de modules d'alimentation (Page
DANGER
Dans une configuration avec un module d'alimentation CA/CC haute tension et
CC basse tension (24/48 V), la disposition des alimentations CA et CC ne dépend
pas des emplacements. Chaque emplacement de module d'alimentation peut
être utilisé pour l'alimentation CA ou CC.
Pour une redondance maximale dans une configuration de module d'alimenta-
tion double, utilisez deux sources d'alimentation indépendantes.
42)".
RUGGEDCOM RX1510
Manuel d'installation, 10/2019, C79000-G8977-1055
