Installation de l'appareil
2.5.2 Connexion d'une alimentation CC basse tension
6.
7.
2.5.2
Connexion d'une alimentation CC basse tension
Pour connecter une alimentation électrique CC basse tension à l'appareil, procédez
comme suit :
Danger électrique – risque d'endommagement de l'appareil
Ne raccordez pas de câbles d'alimentation CA à un bornier d'alimentation de 12, 24
ou 48 V CC sous peine d'endommager l'alimentation électrique.
Remarque
L'élément RUGGEDCOM RX1510 fonctionne avec des alimentations en courant conti-
nu positives et des alimentations en courant continu négatives.
Remarque
Le bornier à vis se fixe à l'aide de vis cruciformes et de plaques de compression qui
permettent des connexions avec fils nus ou cosses à sertir. Utilisez des cosses circu-
laires de taille 6 pour des connexions sûres.
16

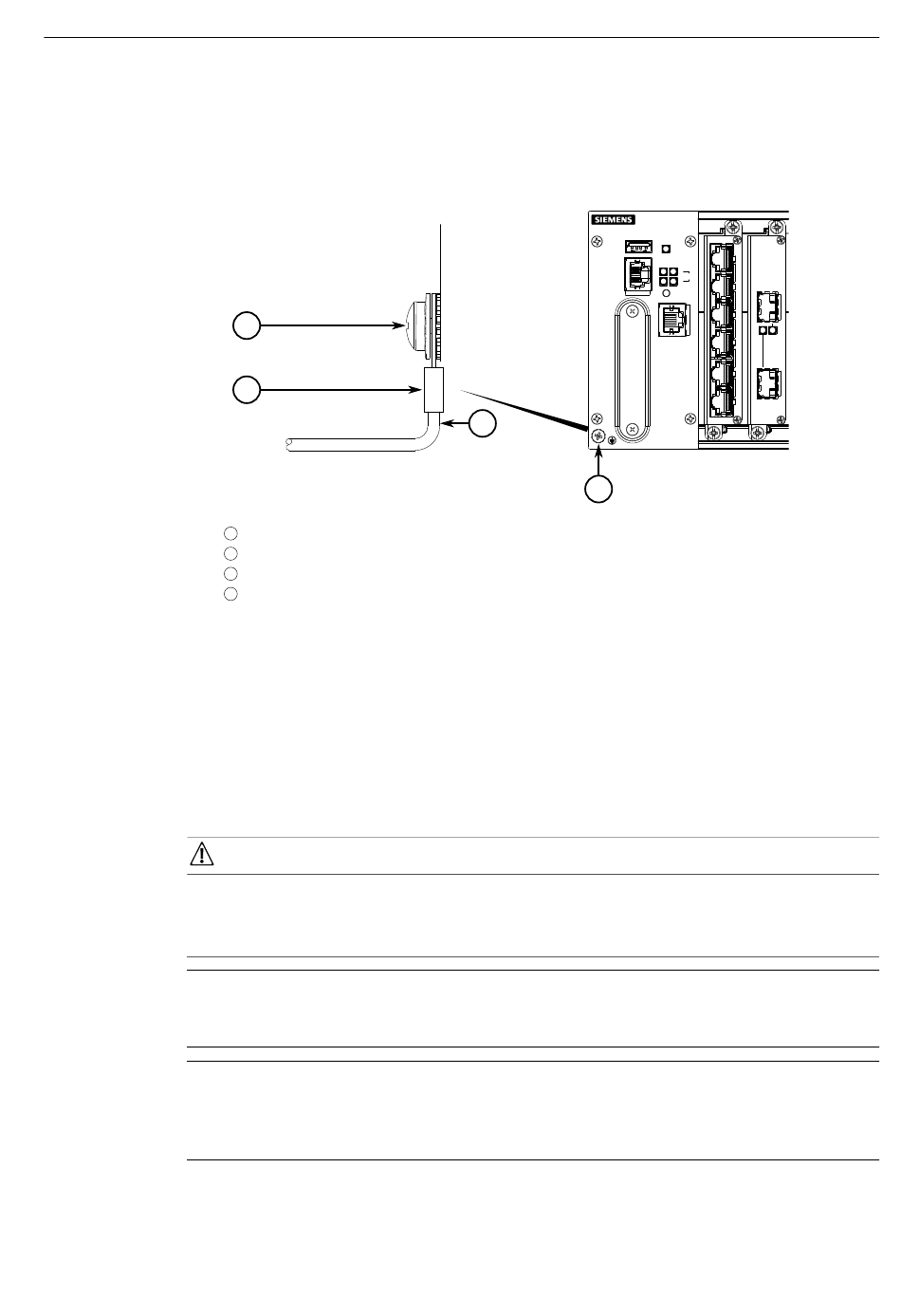

À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez la borne de
terre du sur la source d'alimentation à la connexion de terre du sur l'appareil. As-
surez-vous que la cosse est serrée avec un couple de 1,1 N·m (9.5 lbf·in).
1
2
Cosse circulaire de taille 10
1
Vis de taille 10-32
2
Connexion depuis une source d'alimentation externe
3
Connexion de terre du
4
Figure 2.7
Connexion de terre du
Installez le cache de protection sur le bornier.
ATTENTION
3
4
Manuel d'installation, 10/2019, C79000-G8977-1055
RUGGEDCOM RX1510
