3.5.2
20
L'alignement du groupe de pompe
Posez une règle (A) sur l'accouplement: la règle doit toucher les deux moitiés de
l'accouplement sur toute la longueur (figure 4).
A
B

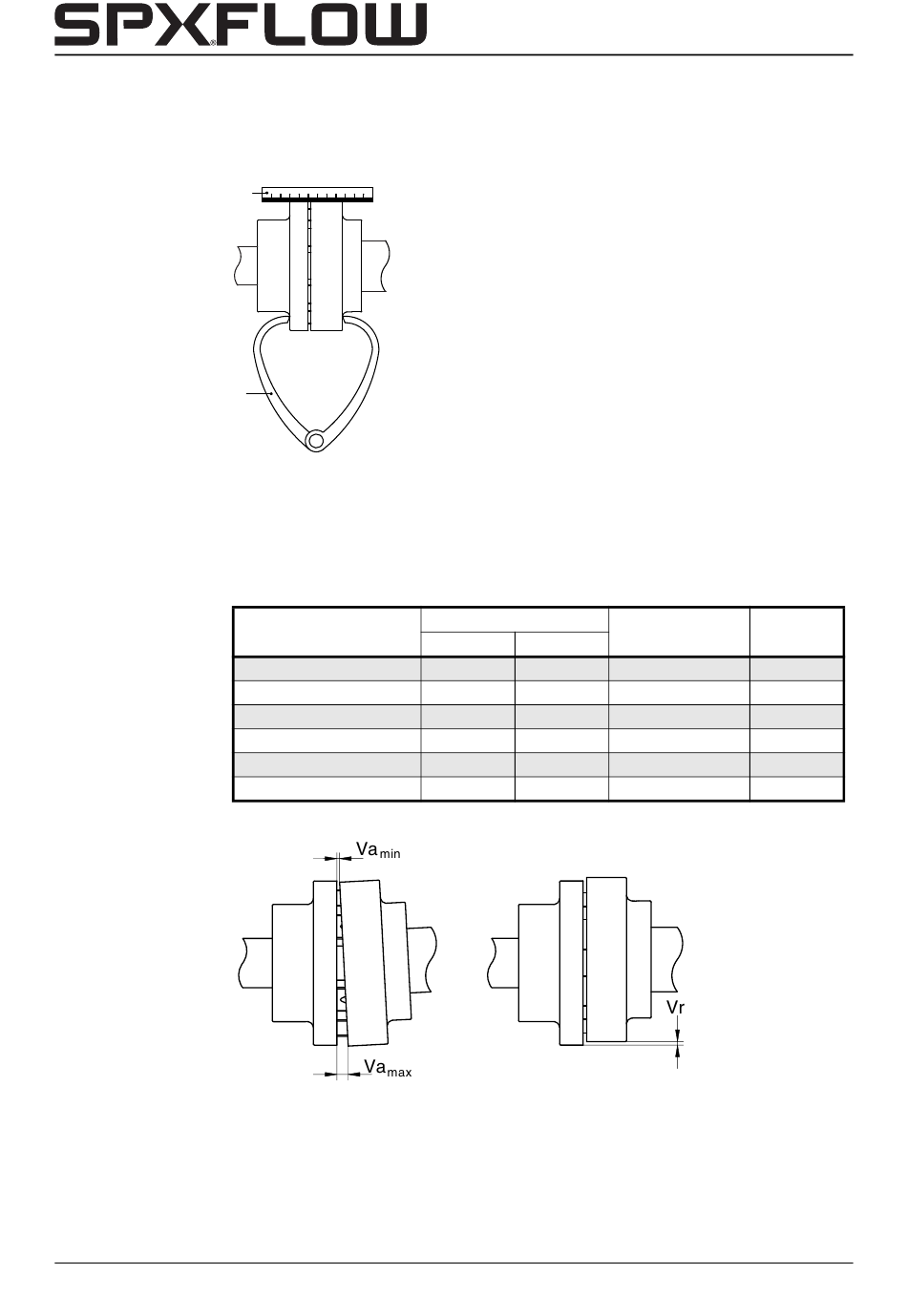

Figure 4:
Alignement de l'accouplement à l'aide d'une règle et d'une paire de
compas d'épaisseur externes.
Effectuez le même contrôle mais sur les deux côtés de l'accouplement et au droit de
l'arbre. Pour plus de sûreté, répétez ce contrôle avec un compas d'épaisseur (B) pour 2
points des côtés des 2 moitiés de l'accouplement diamétralement opposés.
Table 2: Ecarts d'alignement maximums [mm]
Diamètre extérieur de
l'accouplement
70 - 80
81-95
96-110
111-130
131-140
141-160
Figure 5:
Tolérances d'alignement de l'accouplement.
Installation et préparation de mise en service
V
min [mm]
max [mm]
2
4
2
4
2
4
2
4
2
4
2
6
Va
- Va
max
min
Vr
max
[mm]
0,13
0,13
0,15
0,15
0,18
0,18
0,21
0,21
0,24
0,24
0,27
0,27
KGE/FR (1711) 6.5
[mm]
