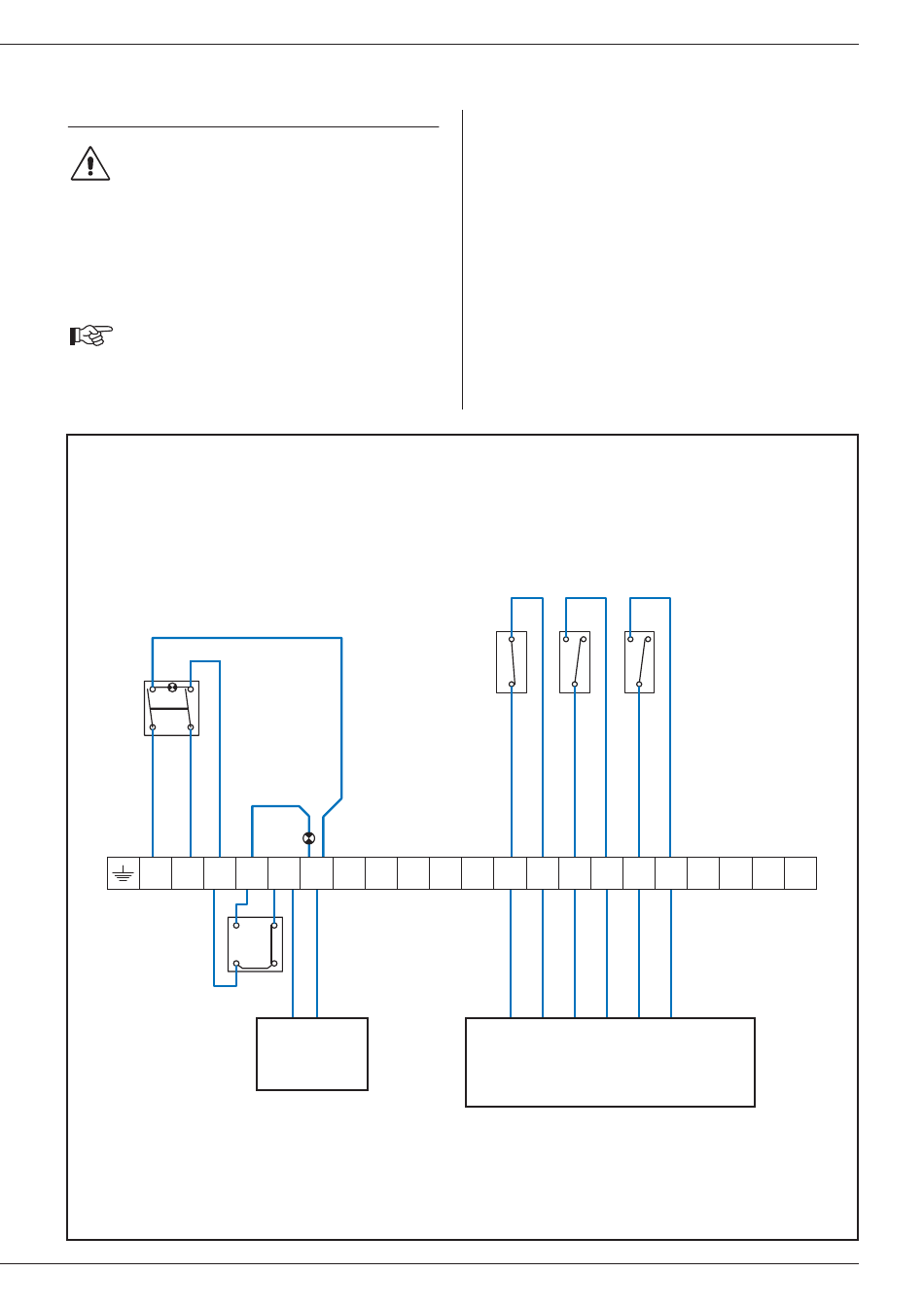

SCHEMA ÉLECTRIQUE
Ils est obligatoire d'installer à l'extérieur de votre
COMPACT S un coffret électrique avec interrupteur et
fusibles de 6A.
Avant toute intervention sur l'appareil, il est impératif
de couper l'alimentation électrique par ce coffret.
Le branchement du micro-interrupteur de sécurité de
la porte est à charge du client.
Note:
Pour le câblage du brûleur il faut se référer à son livre
d'instructions, livré avec la chaudière seulement dans
le cas de livraison d'un groupe thermique.
I
O
Ph N 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
S
MIP
Ligne de
commande
du brûleur
Légende du câblage électrique de la chaudière
IG.
Intérrupteur générale
MIP. Micro-interrupteur de sécurité de la porte
S.
Témoin de contrôle du serrage de la porte
TS. Thermostat de sécurité
TM1. Thermostat première allure
TM2. Thermostat deuxième allure
TS
TM1
TM2
Ligne de commande de la régulation
• 1° Allure
• 2° Allure
• Sécurité brûleur
INSTALLATION
