DESCIPTIONS
DÉSCRIPTION GÉNÉRALE
Corps de la chaudière
La chaudière est usinée en tôles d'acier ST 37/2 de forte épaisseur
suivant NBN D 06001 et DIN 4702 Teil 1 avec chambre de combustion
refroidie par eau.
Chaudière pressurisée à tubes de fumées avec chicanes amovibles.
Le corps de la chaudière est testé d'usine hydrauliquement
.
de service max. = 5 bar)
Porte foyère
La porte foyère à ouverture gauche ou droite de construction lourde
est isolée par une brique en fibre céramique posée sur un matelas
de laine de roche. Un cordon de fibre céramique et un serrage par
quatre écrous M 12 assurent l'étanchéité de la porte.
Boîte de fumées
La boîte à fumées démontable réalisée en acier épr. 3 mm. et fixée
par 6 écrous M 10. La boîte de fumées comporte au point bas un
regard de nettoyage Ø 150 mm.
Jaquette
L'habillage est entièrement réalisé en acier et subit avant peinture
un traitement de dégraissage et de phosphatation.
La peinture est cuite au four à 200°C ce qui donne une garantie de
longévité et une finition de grande qualité.
Protection epoxy-polyester.
Isolation
La chaudière COMPACT S comporte une double isolation:
- Une appliquée sur le corps de chauffe par un matelas de laine de
verre épr. 100 mm.
- Une appliquée sur les panneaux de la jaquette pour un matelas
de laine de verre épr. 25 mm avec revêtement aluminium.
Sécurité
- La chaudière COMPACT S est équipée d'un dispositif de mise en
sécurité en cas de non fermeture de la porte foyère.
- Un thermostat de sécurité à réarmement manuel assure toute
surchauffe au-delà 103°C.
1
2
3
4
2
Emballage
La chaudière est livrée sur socle en bois et l'ensemble jaquette,
isolation et tableau de commande dans une crête en bois.

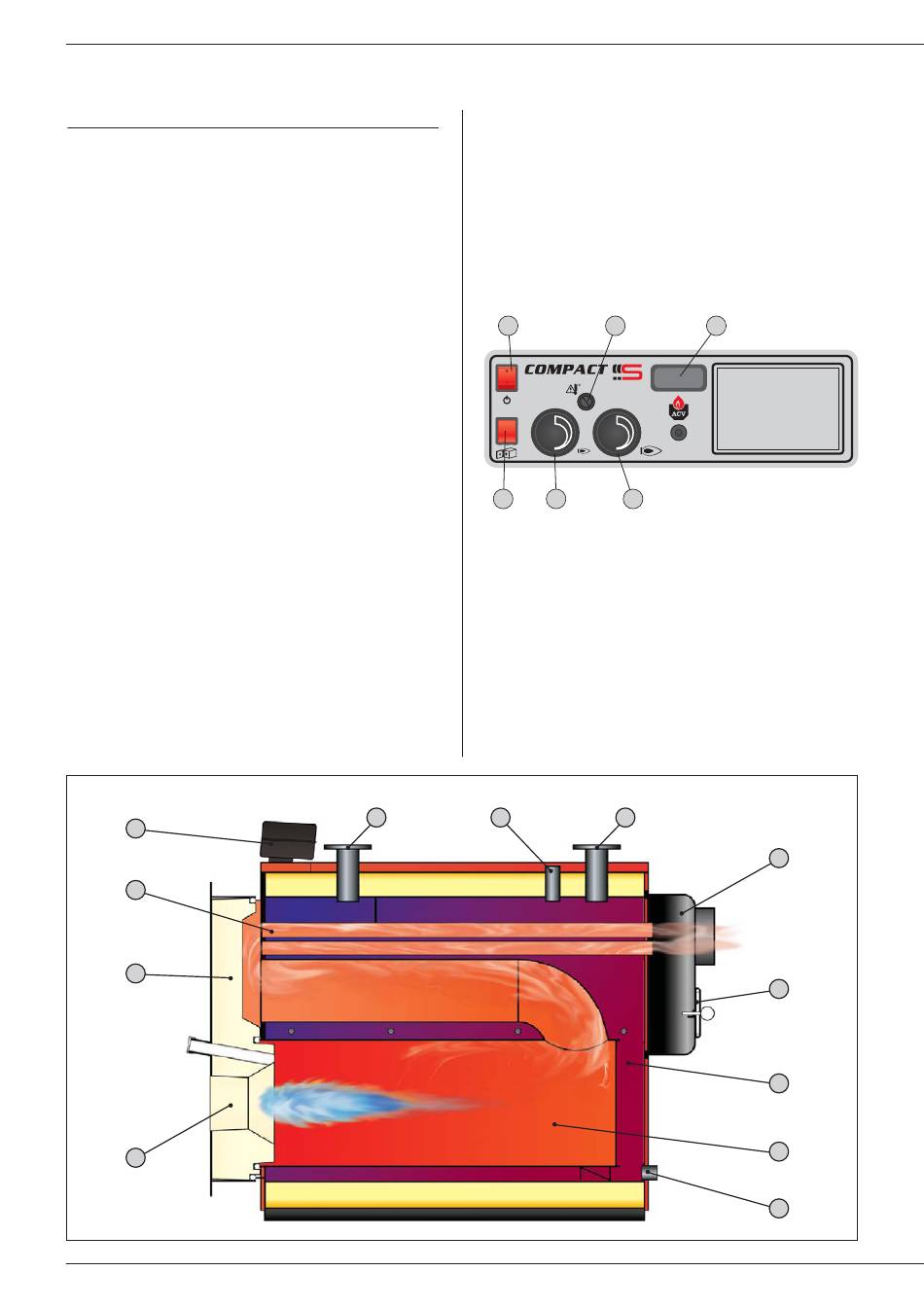

Régulation de base
1. Thermomètre
2. Thermostats de réglage première allure
3. Thermostats de réglage seconde allure
(Pression
4. Thermostat de sécurité à réarmement manuel
5. Interrupteur général
6. Lampe témoin de sécurité de la porte
5
6
Légende du schéma de principe
1. Tableau de commande
2. Evaporation des condensats au démarrage
3. Double isolation de la porte
4. Brûleur
5. Retour chauffage à basse température
6. Connection soupape de sécurité
7. Départ chauffage
8. Boîte de fumée
9. Regard de nettoyage
10. Circuit chauffage
11. Foyer
12. Vidange
5
6
4
1
2
3
7
8
9
10
11
12
