Montage
28
6.2.5

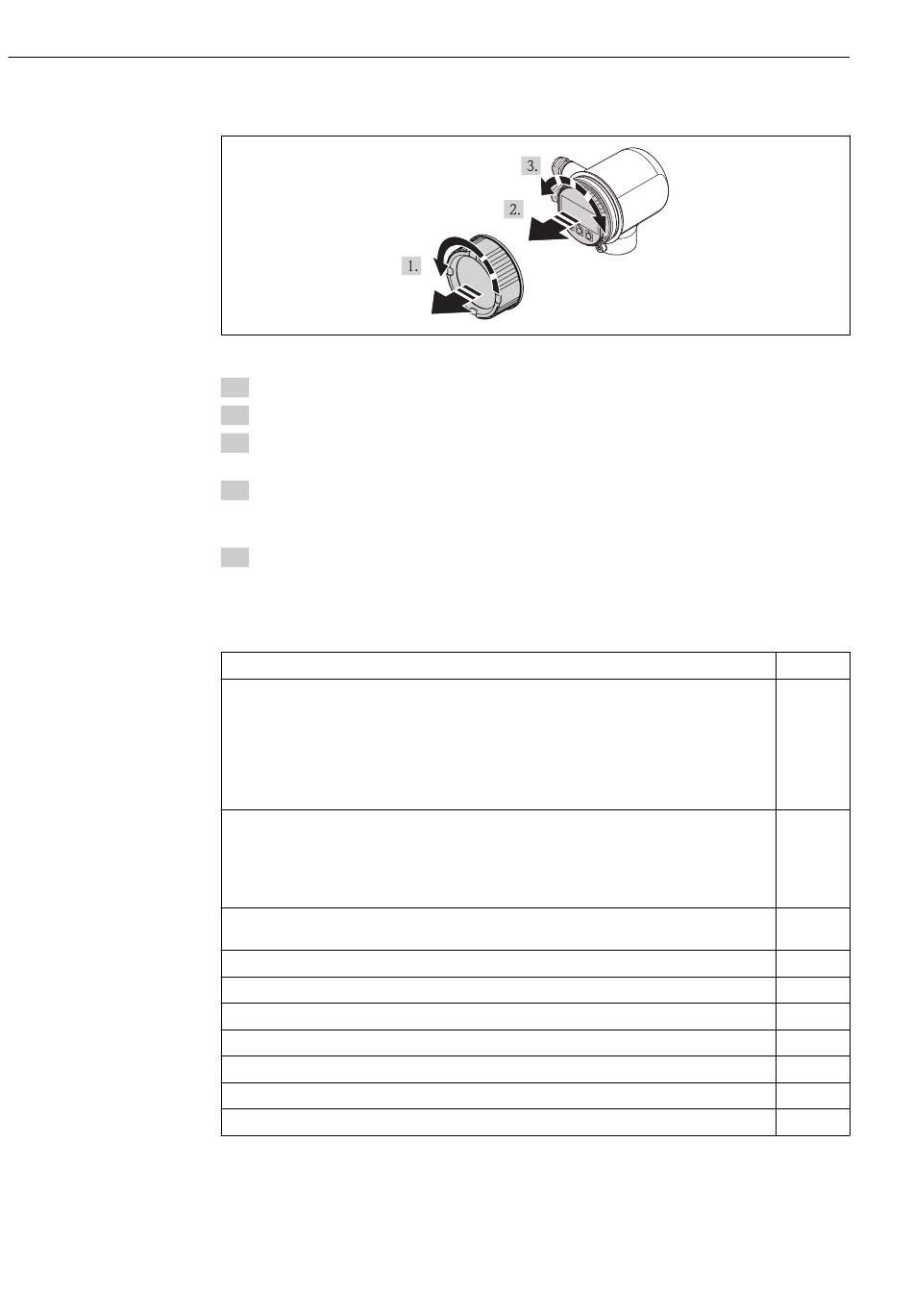

Tourner l'afficheur
1. Dévisser le couvercle du compartiment de l' é lectronique
2. Retirer l' a fficheur en tournant légèrement.
3. Tourner le module d' a ffichage dans la position souhaitée : max. 4×90° dans chaque
direction.
4. Insérer le câble plat dans l' i nterstice entre le boîtier et le module électronique
principal, embrocher le module d' a ffichage dans le compartiment de l' é lectronique et
tourner jusqu' à ce qu' i l se clipse.
5. Visser à nouveau le couvercle du compartiment de l' é lectronique.
6.3
Contrôle du montage
L' a ppareil est-il intact (contrôle visuel) ?
L' a ppareil est-il conforme aux spécifications du point de mesure ?
Par exemple :
• Température du process → 120
• Pression du process (voir document "Information technique, chapitre "Courbes de contrainte des
matériaux")
• Température ambiante → 25
• Gamme de mesure → 113
La bonne position de montage a-t-elle été choisie pour le capteur → 19 ?
• Selon le type de capteur
• Selon les propriétés du produit mesuré
• Selon la température du produit mesuré
• Selon la pression de process
Le sens de la flèche sur le capteur correspond-il au sens d' é coulement réel du produit dans la
conduite → 19 ?
Les longueurs droites d' e ntrée et de sortie sont-elles suffisantes ?
L' o rientation selon le sens d' é coulement est-elle correcte ?
L' a ppareil est-il suffisamment protégé contre les intempéries et le rayonnement solaire direct ?
L' a ppareil est-il protégé contre les risques de surchauffe ?
L' a ppareil est-il protégé contre les vibrations extrêmes ?
Vérifier les propriétés du fluide (par ex. pureté, propreté).
Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle visuel) ?
Proline t-mass T 150 HART
E sc
Endress+Hauser
A0017228
