Options de configuration
40
Exemples
Symboles d' a ffichage du menu : paragraphe "Zone d' a ffichage"
Zone d'état
Dans la zone d' é tat de la vue navigation apparaît en haut à droite :
• Dans le sous-menu
– Le code d' a ccès direct au paramètre sélectionné (par ex. 0022-1)
– En présence d' u n événement de diagnostic : niveau diagnostic et signal d' é tat
• Dans l' a ssistant
En présence d' u n événement de diagnostic : niveau diagnostic et signal d' é tat
Pour plus d' i nformations sur le comportement de diagnostic et le signal d' é tat
Pour plus d' i nformations sur l' e ntrée du code d' a ccès direct et son fonctionnement :

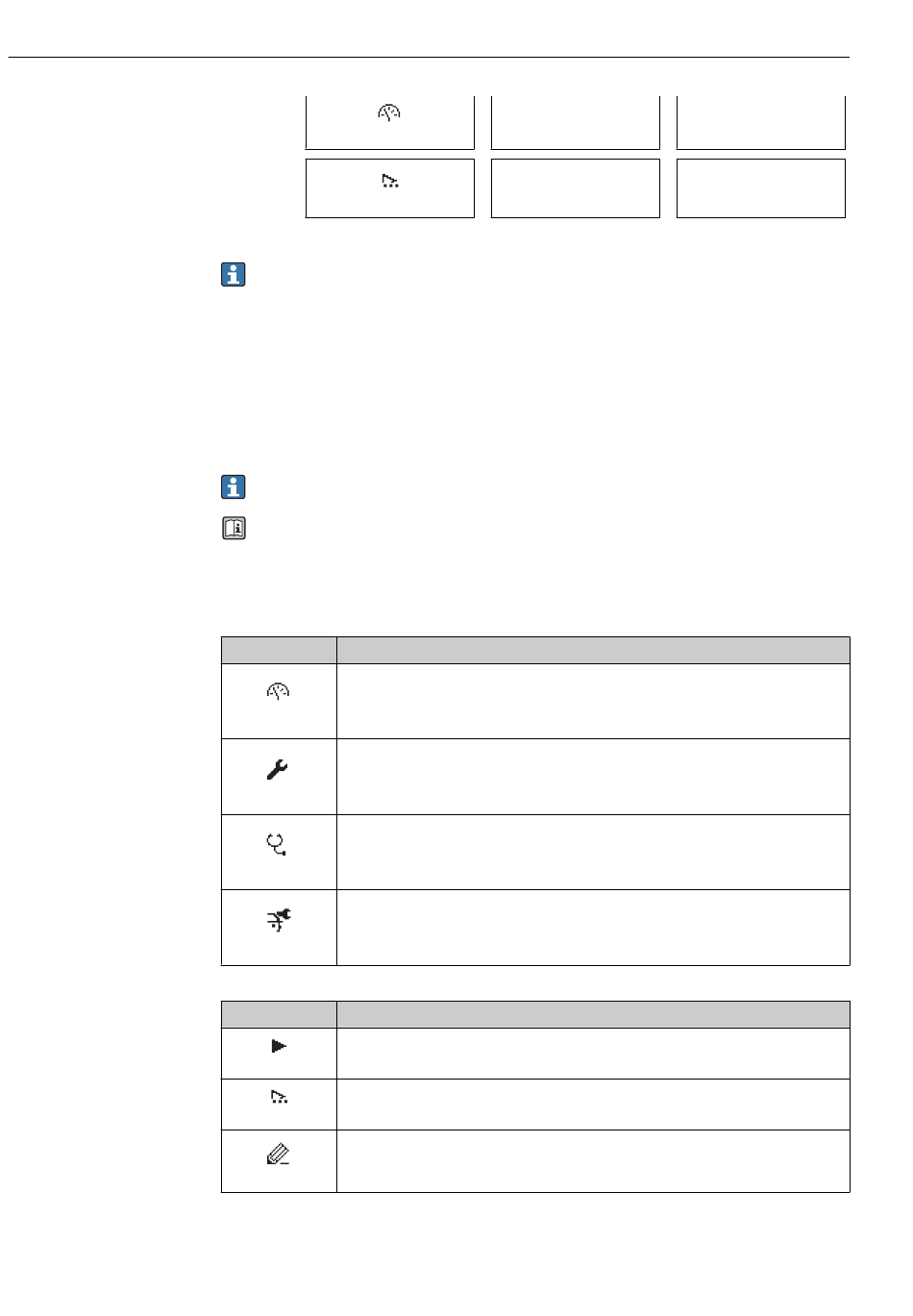

Zone d'affichage
Menus
Symbole
Signification
Configuration
Apparaît :
• Dans le menu à côté de la sélection "Fonctionnement"
A0013973
• A gauche dans le chemin de navigation, dans le menu "Expert"menu Fonctionnement
Configuration
Apparaît :
• Dans le menu à côté de la sélection "Configuration"
A0013974
• A gauche dans le chemin de navigation, dans le menu "Expert"menu Configuration
Diagnostic
Apparaît :
• Dans le menu à côté de la sélection "Diagnostic"
A0013975
• A gauche dans le chemin de navigation, dans le menu Diagnostic
Expert
Apparaît :
• Dans le menu à côté de la sélection "Expert"
A0013966
• A gauche dans le chemin de navigation, dans le menu Expert
Sous-menus, assistants, paramètres
Symbole
Signification
Sous-menu
A0013967
Assistant
A0013968
Paramètre au sein d' u n assistant
Il n' e xiste pas de symbole d' a ffichage pour les paramètres au sein de sous-menus.
A0013972
/ ../
A0013973
/ ../
A0013968
Proline t-mass T 150 HART
Affichage
