...6.3 Connexions électriques
6.3.1 Protection des contacts de relais et suppression des interférences – voir Figure 6.6
Si les relais servent à commuter les charges assez régulièrement, les contacts du relais peuvent s'éroder du fait de la formation d'arcs
électriques. Ces arcs électriques génèrent en outre des interférences radio-électriques qui peuvent entraîner des défauts de
fonctionnement et générer des valeurs incorrectes. Afin de minimiser les effets des interférences RFI, des composants de
suppression d'arc sont requis ; réseaux de résistances/capacitances pour les applications CA ou diodes pour les applications CC.
Ces composants peuvent être connectés soit entre les bornes de la charge, soit directement sur les contacts du relais. Ces
composants doivent être connectés à la charge – voir la figure 6.6.
Pour les applications CA la valeur du réseau de résistances/capacitances dépend du courant de charge et de l'inductance
commutée dans le circuit. Initialement, on montera une unité de suppression 100R/0.022μF RC (référence B9303) comme indiqué
sur la figure 6.6A. Un mauvais fonctionnement de l'analyseur (verrouillage, affichage vierge, réinitialisations, etc.) signale que la valeur
du réseau RC est trop faible pour la suppression, et il convient donc d'utiliser une autre valeur. Si la valeur correcte ne peut pas être
obtenue, contactez le fabricant du dispositif commuté pour plus d'informations sur l'unité RC requise.
Pour les applications CC, installez une diode comme indiqué sur la figure 6.6B. Pour les applications générales, utilisez une diode
de type IN5406 (tension crête inverse 600 V à 3 A).
Remarque : pour assurer une commutation fiable, la tension minimale doit être supérieure à 12 V et l'intensité minimale doit
être supérieure à 100 mA.
Alimentation
L
N
CA externe
A – Applications CA
NC C NO
Contacts de relais
R
C
Charge

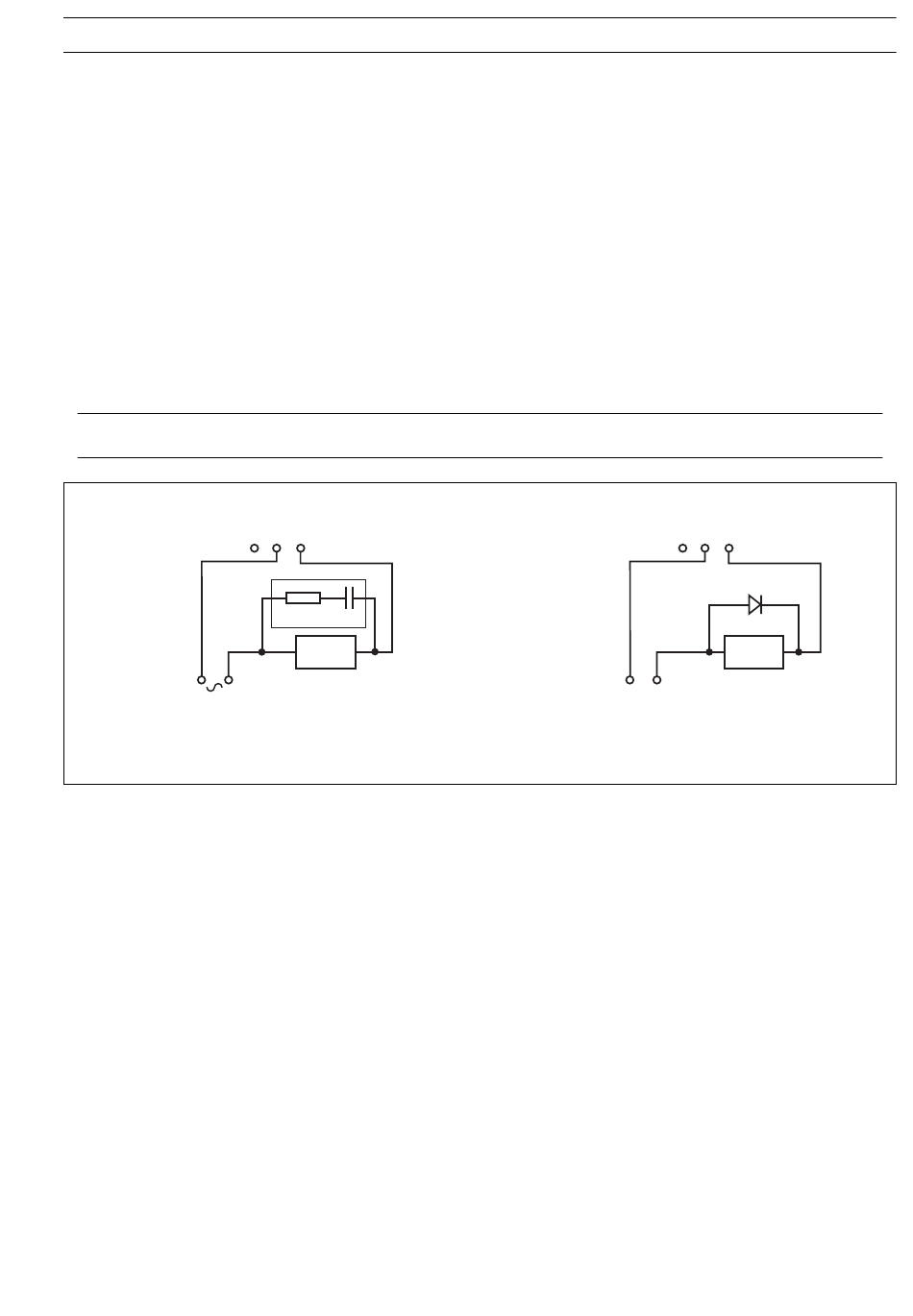

Figure 6.6 Protection des contacts de relais
NC C NO
Alimentation
+
–
CC externe
B – Applications CC
6 INSTALLATION...
Contacts de relais
Diode
Charge
43
