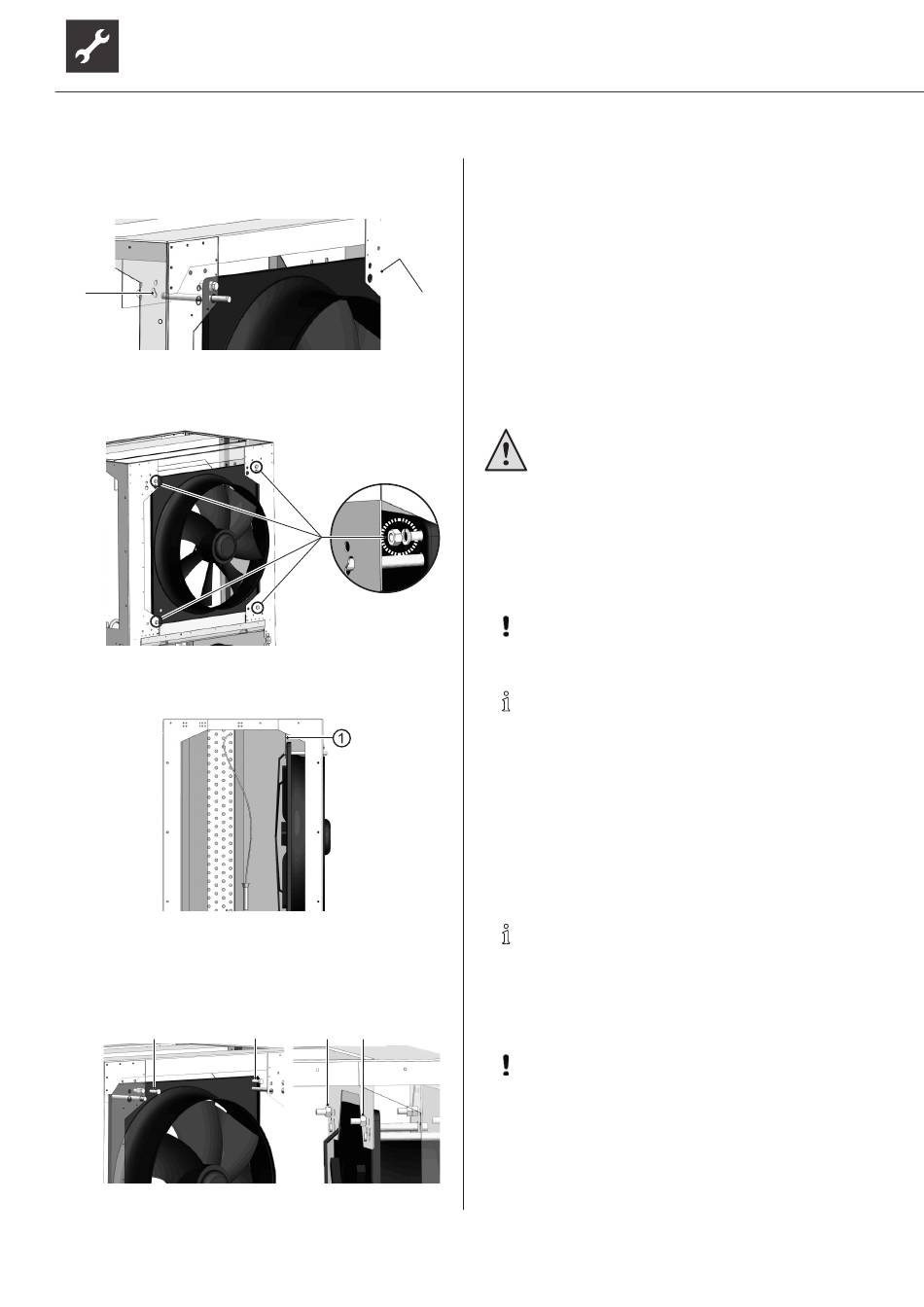

Ensuite, accrocher les tiges de guidage des deux
côtés dans les encoches à clavette de l'éclisse en
tôle supérieure à l'intérieur de l'appareil.
6.
Sur la face intérieure de l'appareil, dévisser les
quatre écrous (M12) des raccords à vis du venti-
lateur et les retirer avec les rondelles élastiques.
7.
Insérer le ventilateur à l'intérieur de l'appareil en
direction de l'évaporateur jusqu'à l'éclisse en tôle
supérieure.
1 éclisse en tôle supérieure à
l'intérieur de l'appareil
8.
Insérer les vis M12 x 40 (2x) fournies dans le ven-
tilateur et l'éclisse en tôle supérieure et les fixer à
l'aide d'écrous M12.
12
9.
Déposer l'appareil sur le lieu d'installation. S'assu-
rer que le bâti de base de l'appareil repose à plat
sur le sol et que l'appareil soit à l'horizontale.
Dévisser les écrous de fixation au niveau de
l'éclisse en tôle supérieure et retirer les vis corres-
pondantes.
Retirer ensuite le ventilateur de l'appareil et le re-
visser au bâti de l'appareil (ne pas oublier les ron-
delles élastiques).
10. Retirer les tiges de guidage et réinstaller toutes
les façades sur l'appareil.
16.3 Installation
ATTENTION
Au niveau de la sortie d'air, la température
de l'air est env. 5° C inférieure à la tempéra‑
ture ambiante. Dans certaines conditions
climatiques, une couche de givre peut se
former au niveau de la sortie d'air.
Installer la pompe à chaleur de façon que
la sortie d'air n'aboutisse pas dans une
zone où circulent des piétons.
ATTENTION
Ne pas incliner l'appareil de plus de 45° au
maximum (dans chaque direction).
REMARQUE
Respecter absolument le schéma d'installa-
tion pour chaque modèle d'appareil respectif.
Veiller à la taille et aux distances minimales.
« Schémas
page 35, pour chaque modèle d'appareil
Installer l'appareil de façon que le côté coffret électrique
(= côté commande) soit accessible à tout moment.
16.4 Montage des gaines d'air
REMARQUE
Veiller au sens d'écoulement d'air de l'appa-
reil.
● Les appareils qui comportent dans leur dé-
signation le symbole L (=gauche) soufflent
l'air vers la gauche (vu côté commande).
ATTENTION
N'utiliser que des accessoires d'origine ou des
gaines d'air recommandés par le fabricant.
Monter les gaines d'air exclusivement selon
le schéma d'installation qui s'applique à votre
appareil.
« Schémas
page 35, pour chaque modèle d'appareil
Sous réserve de modifications techniques | 83054400fFR | ait-deutschland GmbH
