5 Installation
Le choix du système le plus adapté dépend des paramè-
tres de montage ou d'utilisation (voir également la noti-
ce de montage de la ventouse fournie avec l'appareil).
• Montez la ventouse à l'aide de la notice de montage
fournie avec l'appareil.
5.8
Conduites d'évacuation du condensat
Le condensat produit par la technique de condensation
est un acide dilué. Son pH est compris entre 1,8 et 3,7.
Pour neutraliser le condensat, Vaillant propose comme
accessoire le dispositif de neutralisation de mazout
(n° réf. 0020017503).
d
Danger !
Risque de brûlure par acide !
Lorsque vous intervenez sur la conduite de
condensat, portez les équipements de pro-
tection correspondants (gants en caout-
chouc, lunettes de protection).
d
Danger !
Risque d'intoxication !
La conduite de condensat doit toujours
être raccordée et remplie lors du fonction-
nement de la chaudière. Dans le cas
contraire, des gaz brûlést pourraient fuir.
a
Attention !
Dysfonctionnements du brûleur causé
par un manque d'évacuation du conden-
sat !
La conduite d'écoulement de l'eau de
condensation doit toujours avoir un écoule-
ment libre. Dans le cas contraire, le
condensat peut s'accumuler dans le tube
des gaz brûlést.
a
Attention !
Nécessité d'un pente suffisante !
Veillez à ce qu'une pente suffisante soit
disponible lors de la mise en place de la
conduite d'écoulement de l'eau de conden-
sation. Si l'écoulement se trouve à plus de
17 cm au-dessus du sol, vous devez obliga-
toirement mettre en place une pompe de
relevage de condensat !
a
Attention !
Danger de dysfonctionnements de l'ap-
pareil !
Ne remplissez pas les manchons d'air frais
d'eau. Dans le cas contraire une partie de
l'eau entre dans le tuyau d'air fourni.
16
Notice d'installation et de maintenance de la chaudière mazout à condensation icoVIT exclusiv 0020070603_01
h
Remarque !
N'utilisez que des tubes d'écoulement
correspondants à la norme DIN 1986-4
(N° réf. : 301368), si vous devez allonger la
conduite d'écoulement de l'eau de conden-
sation lors de l'installation.
5.8.1
Mise en place d'une conduite d'écoulement du
condensat sans dispositif de neutralisation
• Guidez le tuyau de condensat, qui est fourni avec, par
la partie arrière de la chaudière et raccordez-le à la
canalisation ou à une pompe de relevage de conden-
sat (n° réf. : 301368).
• Veillez à ce que l'autre extrémité du tuyau de conden-
sat soit fixée sur l'écoulement du collecteur de gaz
brûlést.
5.8.2 Mise en place d'une conduite d'écoulement du
condensat avec dispositif de neutralisation

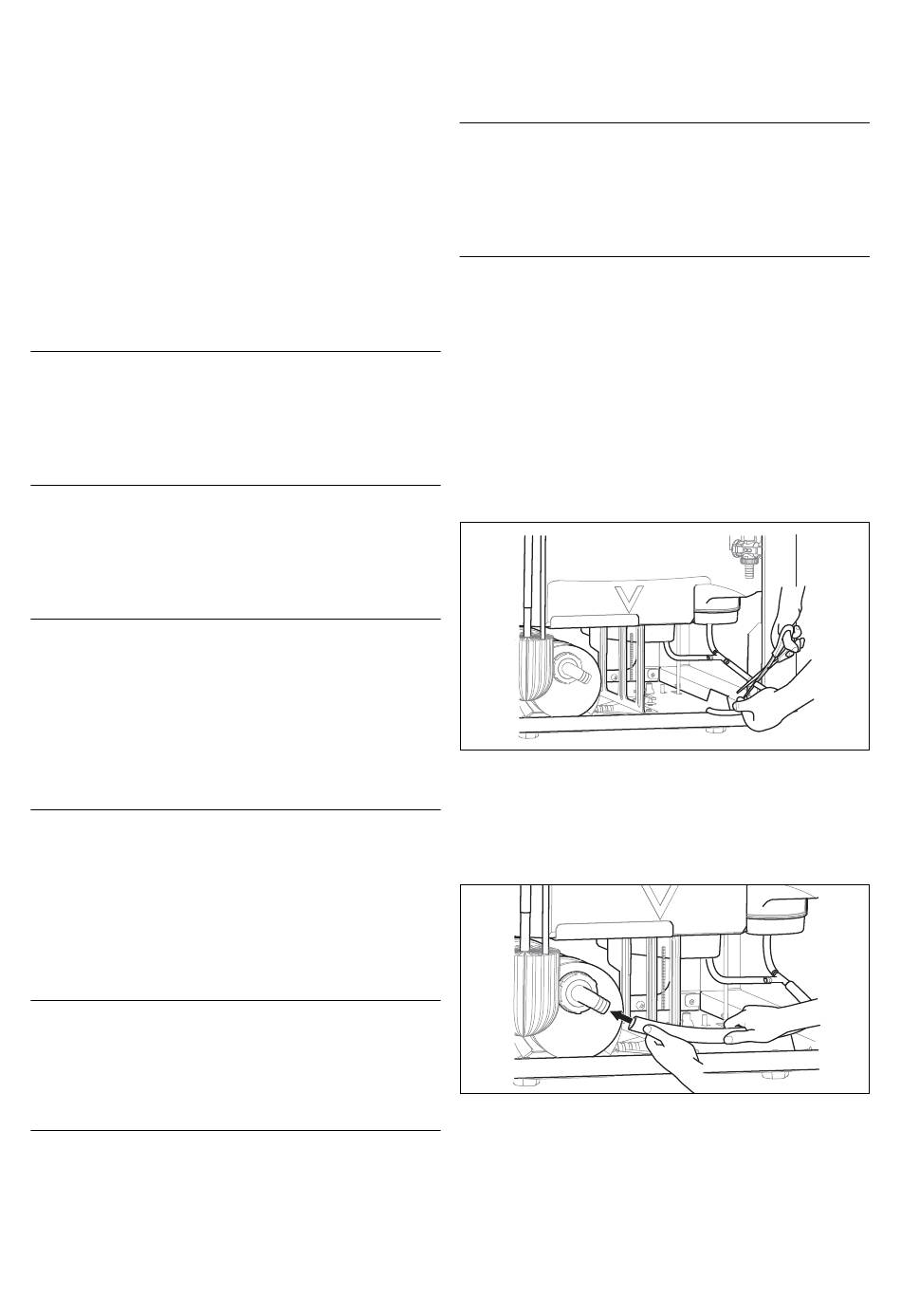

Fig. 5.8 Raccourcissement du tuyau de condensat
• Raccourcissez le tuyau de condensat au niveau de la
marque.
• Placez le dispositif de neutralisation dans
l'icoVIT exclusiv.
Fig. 5.9 Raccordement du tuyau de condensat au dispositif de
neutralisation
