Vorbereitung

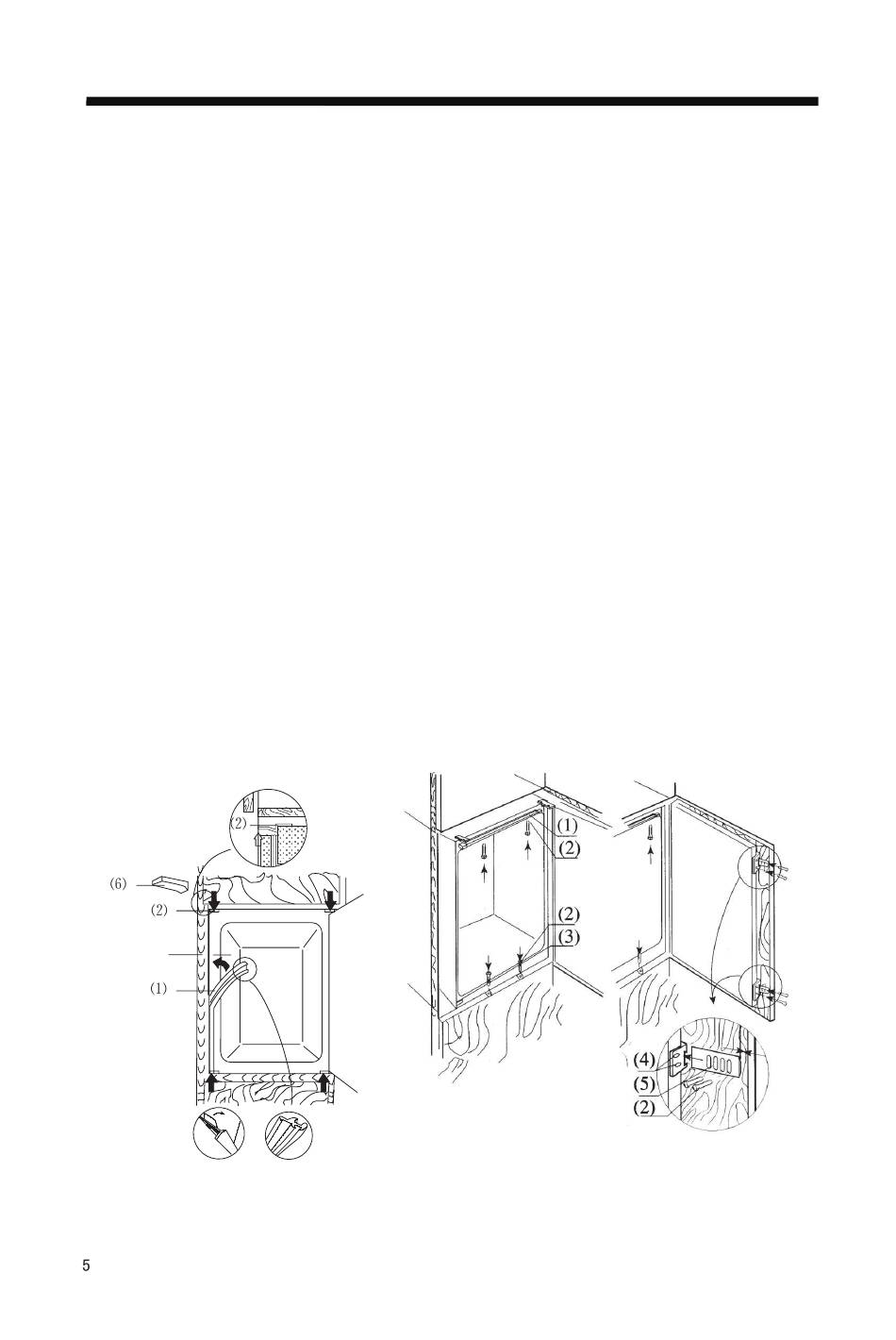

Installation (Abbildung 2)
1.Sicherstellen, dass die Position der Dekortür richtig ist.
2.Das Speisekabel durch den Schrank stecken, um den Stecker nach der Installation des Geräts in die
Steckdose stecken zu können. Den Deckel (6) nur dann entfernen, wenn wenig Platz zur Verfügung steht.
3.Den Kühlschrank in den Küchenschrank stellen. Die Befestigungsrahmen (1) mit den Schrauben (2) am
oberen Rahmen befestigen, nachdem man den Kühlschrank zu zwei Dritteln eingeschoben hat. Den Kühlschrank
dann bis zum Anschlag durchschieben und prüfen, dass die Klammer des Befestigungsrahmens in den horizontalen
Rahmen des Schranks einrastet. Die Position des Kühlschranks so regeln, dass ein Raum von 6 mm zwischen
der Innenwand des Küchenschranks und den Seitenwänden des Kühlschranks frei bleibt. Die Schrauben der
Befestigungsrahmen an dem waagerechten Rahmen des Küchenschranks befestigen.
4.Die Dichtungen in die Öffnung (circa 10 mm) zwischen den vorderen unteren Rahmen und den Boden des
Küchenschranks stecken. Die unteren Befestigungsrahmen mit den Schrauben (2) am Rahmen vorn unten
befestigen. Die unteren Befestigungsrahmen mit den Schrauben (2) am Boden des Küchenschranks befestigen.
5.Die Dichtungen korrekt in die Öffnungen des Kühlschranks links, oben und rechts stecken.
6.Die Tür mit den Schrauben (2) an den Trägern (4) befestigen (einer für jede obere und untere Position). Die
Tür des Kühlschranks und des Küchenschranks schließen, dann ganz öffnen und die Verbindungsplatte (5)
auf dem entsprechenden Träger anbringen und an der Tür des Küchenschranks befestigen. Der Raum „t"
zwischen der Verbindungsplatte und der Kante des Küchenschranks entspricht der Stärke der Dekorplatte,
circa 20 mm. Die Verbindungselemente so einstellen, dass die Griffseite der Tür des Küchenschranks das
Gehäuse des Geräts nicht berührt, wenn es geschlossen ist. (Raum von circa 1 mm für große Geräte). Das
etwaige zweite Verbindungselement der Tür montieren.
7.Das Loch in der Tür des Geräts mit dem Stopfen verschließen.
6mm
b
x
a
（Abbildung 2)
