Étape 15. Vérifiez tout le câblage. Si OK : placez le fusible du convertisseur.
AVERTISSEMENT!
Lorsque le fusible est placé, les condensateurs internes peuvent provoquer une
étincelle. Ce phénomène est normal.
Étape 16. Fermez le compartiment de connexion et serrez les vis du bas.
Étape 17. Mettez en marche le CombiMaster Inverter/Charger.

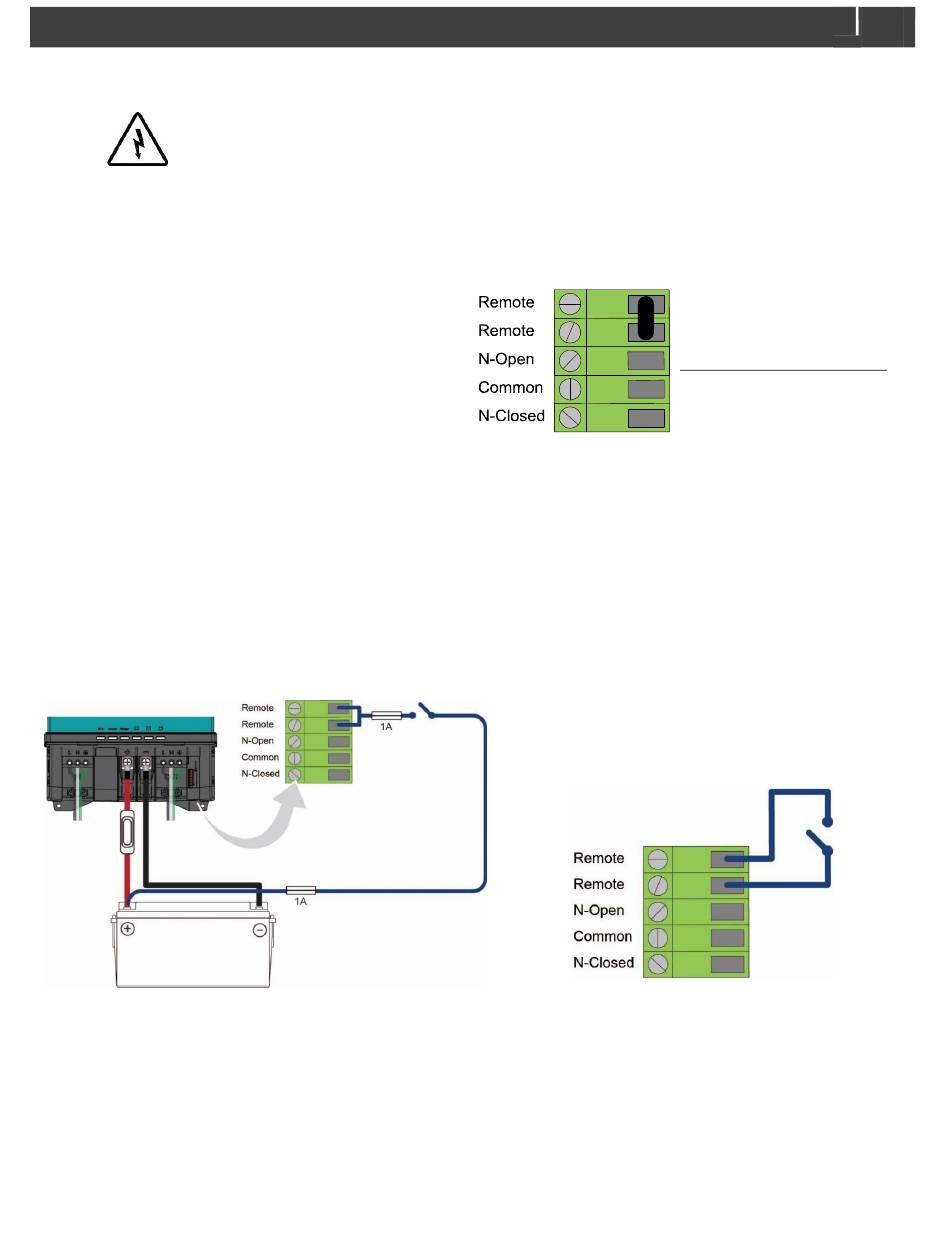

Connecteurs d'accessoires (contacts secs)
4.8
La borne à visser au bas du CombiMaster
Inverter/Charger possède les contacts suivants :
4.8.1 Commutateur à distance
Par défaut, les deux contacts supérieurs (à distance) du connecteur d'accessoires sont raccordés par
un cavalier pour fermer le circuit. Si vous le souhaitez, utilisez ces contacts pour connecter un
commutateur à distance qui imite l'interrupteur principal marche/charge uniquement.
• Utilisez les contacts à distance pour utiliser la serrure de
contact d'allumage. Dans ce cas, l'interrupteur principal du
CombiMaster Inverter/Charger doit se trouver sur la
position arrêt (). Fermé = marche, ouvert = charge
uniquement.
4.8.2 Sortie d'alarme
Les trois contacts inférieurs du connecteur d'accessoires peuvent être utilisés pour contrôler un
équipement externe, notamment une alarme ou un témoin, afin d'indiquer la présence d'une alarme
CombiMaster Inverter/Charger. Les sorties d'alarme prennent en charge les systèmes Normalement
ouverts et Normalement fermés et sont déclenchées soit par une alarme, soit par l'atteinte d'un niveau
de puissance donné.
CombiMaster 120V Series – Manuel d'installation et d'utilisation
Entrée de
commutateur à
distance
Sortie d'alarme
• Utilisez les deux contacts pour
raccorder un interrupteur
externe. Dans ce cas,
l'interrupteur principal du
CombiMaster Inverter/Charger
doit se trouver sur la position
marche(I). Fermé = marche,
ouvert = charge uniquement.
19
