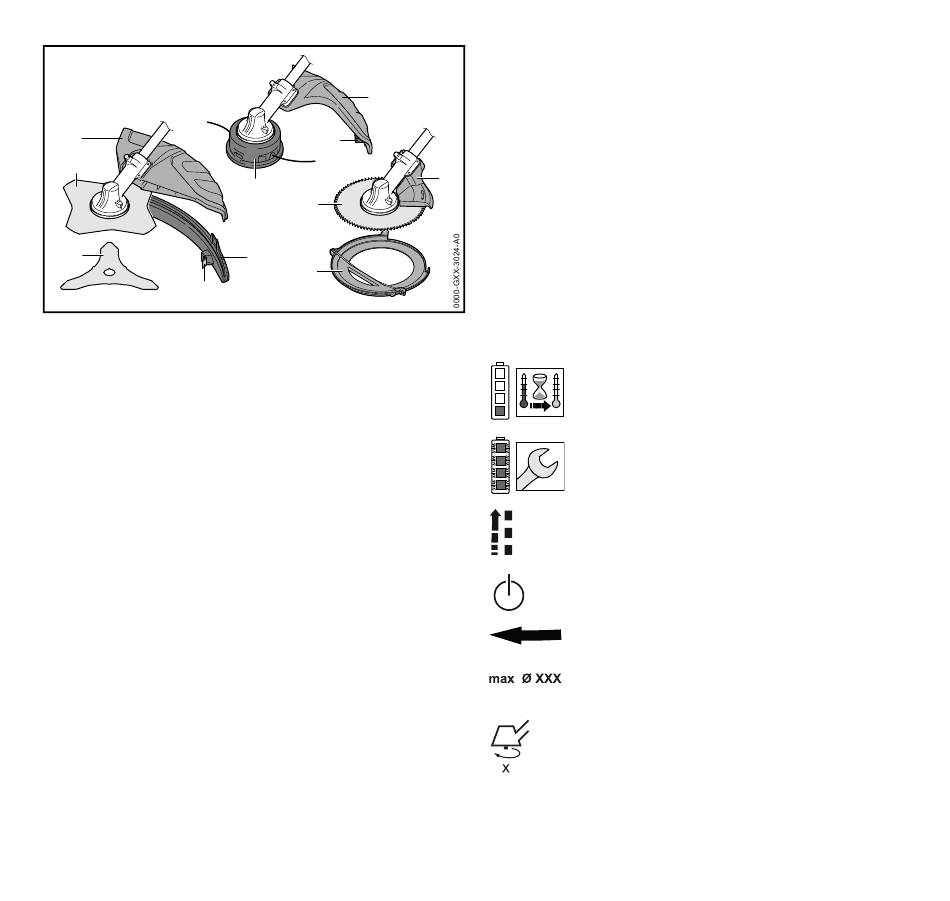

3 Vue d'ensemble
1
2
3
4
1 Capot protecteur universel
Le capot protecteur universel protège l'utilisateur contre
les objets projetés et contre le risque de contact avec
l'outil de coupe.
2 Couteau à herbe
Le couteau à herbe coupe l'herbe et la mauvaise herbe.
3 Couteau à taillis
Le couteau à taillis coupe les broussailles, les repousses
(taillis).
4 Couteau rogneur
Au cours du travail, le couteau rogneur rogne les fils de
coupe de telle sorte qu'ils ne dépassent pas la longueur
correcte.
5 Tablier
Le tablier complète le capot protecteur universel pour
permettre son utilisation avec une tête faucheuse.
6 Capot protecteur pour têtes faucheuses
Le capot protecteur pour têtes faucheuses protège
l'utilisateur contre les objets projetés et contre le risque
de contact avec la tête faucheuse.
7 Tête faucheuse
La tête faucheuse porte les fils de coupe.
0458-602-9621-A
6
4
7
9
5
10
8 Butée
La butée protège l'utilisateur contre les objets projetés et
contre le risque de contact avec la scie circulaire. Au
cours du travail, elle permet d'appuyer la
débroussailleuse contre le bois.
9 Scie circulaire
La scie circulaire coupe les buissons et les arbustes.
8
10 Protecteur de transport
Le protecteur de transport protège contre le risque de
contact avec les outils de coupe métalliques.
3.3

Symboles

Les symboles d'avertissement qui peuvent être appliqués
sur la débroussailleuse, le capot protecteur et la batterie ont
les significations suivantes :
1 DEL est allumée de couleur rouge. La batterie
est trop chaude ou trop froide.
4 DEL clignotent de couleur rouge. Il y a un
dérangement dans la batterie.
Enfoncer le bouton de déverrouillage pour mettre la
débroussailleuse en marche et régler les niveaux de
puissance.
Ce symbole repère le bouton de déverrouillage.
Ce symbole indique le sens de rotation de l'outil
de coupe.
Ce symbole indique le diamètre maximal de
l'outil de coupe en millimètres.
Ce symbole indique la vitesse nominale de l'outil de
coupe.
