airtrol CPC 200 / 210
4.3
Raccordement du CPC 200
au CPC 210
Le système de commande CPC 200 est relié
à l'unité pneumatique CPC 210 par un câble
14 fils.
4.3.1 Sélection du raccordement
du transmetteur de pH
Mycom CPM 151-P
• Si la sonde rétractable est en PVC ou PVDF,
son raccordement au transmetteur sera du
type asymétrique haute impédance.
• Si la sonde rétractable est en acier 1.4571,
son raccordement au transmetteur sera du
type symétrique haute impédance avec
broche de compensation de potentiel.
Remarque :
Consultez également le manuel du
transmetteur Mycom CPM 151-P et
de la sonde rétractable Probfit.
ON
connecteur de bus
6ES5762-1AA12
4.4
Jusqu'à 10 systèmes par unité de
commande CPC 200 et unité pneumatique
CPC 210 peuvent être reliés en réseau par
Profibus avec des câbles à paire torsadée
blindée (pour les caractéristiques, voir le
tableau p. 9).
Le connecteur de raccordement au bus
figure sur l'automate.
Procédure
• Posez et séparez le câble.
• Raccordez le câble.
• Dans le connecteur, fermez la résistance de
terminaison des premier et dernier
participants (position ON).
• Enfichez le câble.
Raccordement du câble du bus
• Isolez selon la fig. 4.2
• Raccordez le câble du bus
connectez toujours
à travers A-A-A...
et
• Le blindage nu doit se trouver sur le guide
métallique.
OFF
connecteur de bus
6ES5762-1AA12
4.
Raccordement en réseau
par Profibus
B-B-B
connecteur de bus
6ES5762-1AA12
Raccordement électrique
ON

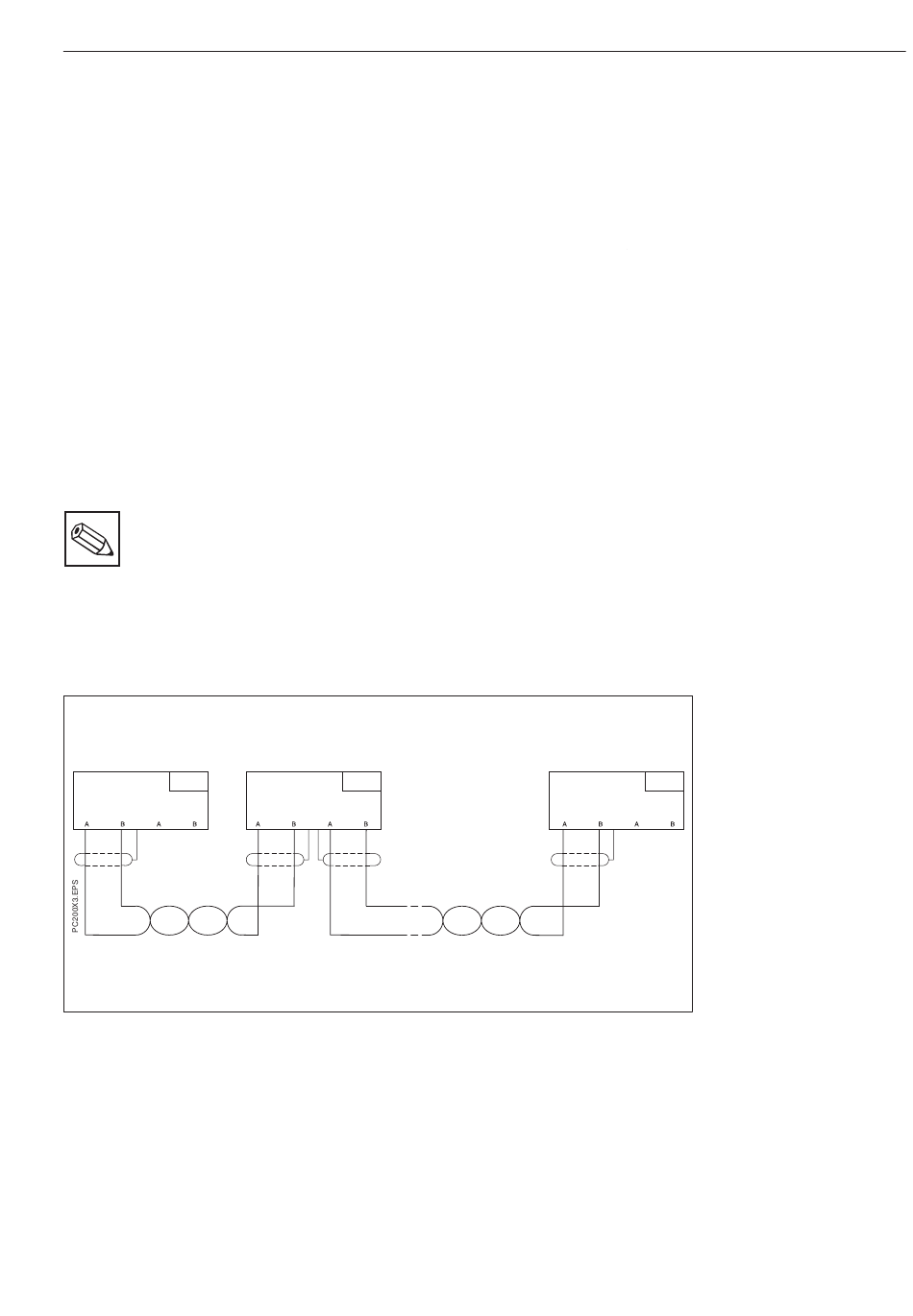

Fig. 4.2:
Schéma de raccordement
du bus
BE2PC200.CHP
13
