Module et branchements
pour gaz par voie aérienne
Module respiratoire
CARESCAPE
1. Clés de la spirométrie du
patient.
2. Verrou pour le
blocage/dégagement du
piège à eau.
3. Prélèvement de gaz, raccord
de prélèvement de gaz sur le
piège à eau.
4. Contenant du piège à eau.
5. Raccords pour les tubes
de spirométrie du patient.
6. Échappement des gaz,
raccord pour l'échappement
des gaz.
E-miniC
Remarque
L'utilisation
d'E-miniC ne convient
pas aux patients
pesant moins de 5 kg
(11 livres).
1. Verrou du piège à eau.
2. Raccord de prélèvement.
3. Piège à eau Mini D-fend avec
contenant lavable.
4. Sortie de prélèvement de gaz.

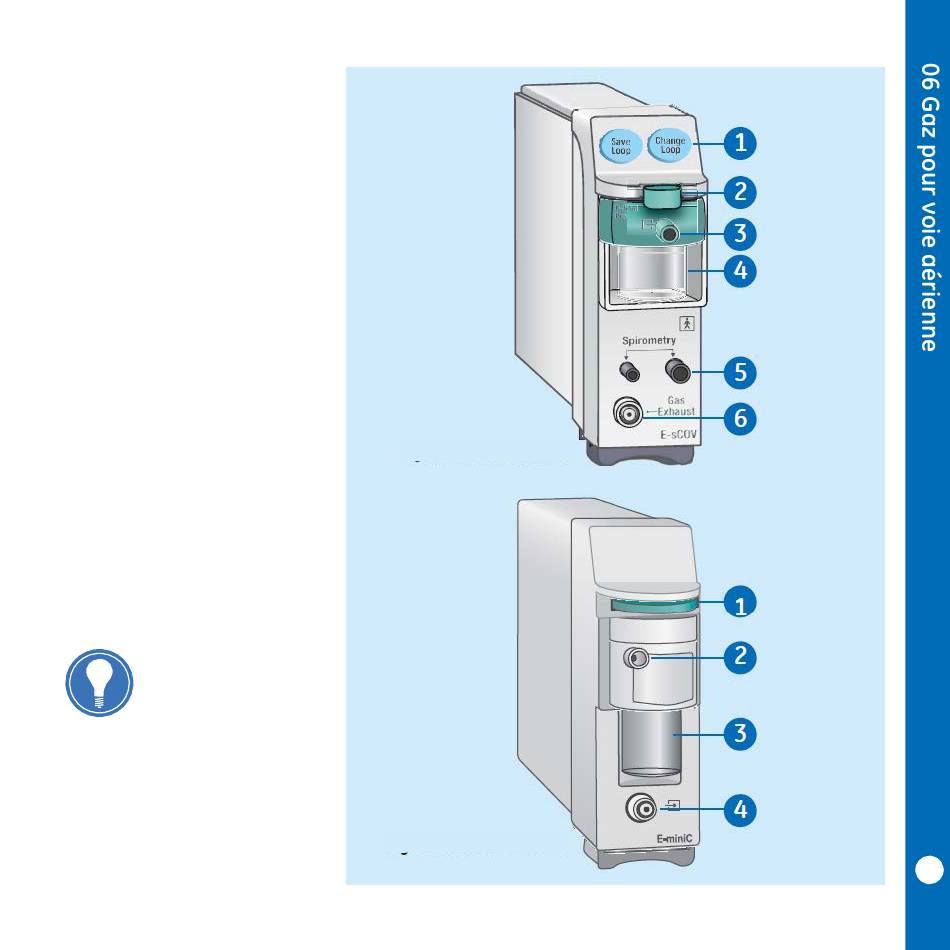

Figure 25 Module E-sCOV
Figure 26 Module E-miniC
28
