Introduction
Le mode Harmoniques permet de mesurer et d'enregistrer les harmoniques et
interharmoniques (Fluke 434) jusqu'à la 50
composantes DC, la distorsion harmonique totale (THD) et le facteur K, sont également
mesurées. Les harmoniques sont des distorsions périodiques de la tension, du courant ou
des ondes sinusoïdales électriques. Une forme d'onde peut être considérée comme la
combinaison de plusieurs ondes sinusoïdales de fréquence et de magnitude variables.
Cette fonction permet également de mesurer la contribution de chacune de ces
composantes au signal total. Les mesures peuvent représenter un pourcentage du
fondamental ou de la combinaison de toutes les harmoniques. Les résultats peuvent être
affichés sous la forme d'un graphique à barres, d'un tableau ou d'un diagramme de
tendance. Les harmoniques sont souvent dues à des charges non-linéaires, telles que
l'alimentation continue des ordinateurs, des téléviseurs ou encore des variateurs de
vitesse. Les harmoniques peuvent entraîner une surchauffe au niveau des transformateurs,
des conducteurs et des moteurs.
Graphique à barres

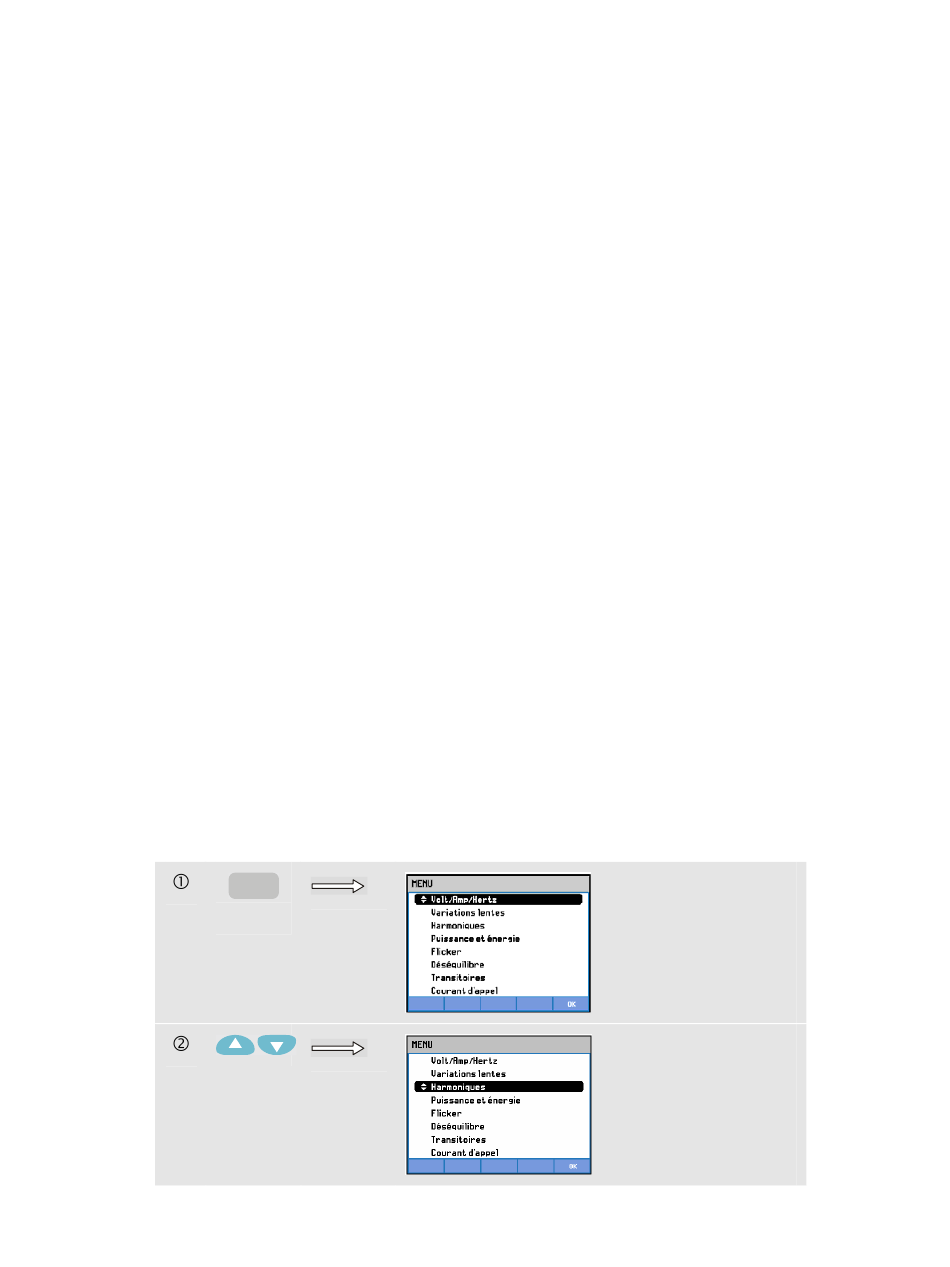

Pour accéder à l'écran Graphique à barres des harmoniques, procédez comme suit:
MENU
Harmoniques
e
. Les données relatives, telles que les
Chapitre 10
10-1
