C
M
ARACTÉRISTIQUES
ÉCANIQUES
Dimensions : 92x90x25,4mm
Poids : 130g. max.
Fixation par encliquetage sur le R-BUS(x)
Degré de protection: IP20
Connecteur: 20 pôles avec serrage par ressort
Diode jaune POWER
Diode jaune POWER
Diode rouge Alarme
Entrées: 24VDC ±25%, 25mA max., utiliser un câble unipolaire, section 0,75...1mm max.; ne pas abouter le câble
Alimentation: 24VDC ±25%, 8A max., utiliser un câble unipolaire, section 1,5mm max.; ne pas abouter le câble
Sorties: 24VDC ±25%, 2A max., utiliser un câble unipolaire, section 1...1,5mm max.; ne pas abouter le câble
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
U1-U4
Diode verte U1
Diode verte U2
Diode verte U3
Diode verte U4
U5-U8
Diode verte U5
Diode verte U6
Diode verte U7
Diode verte U8
I1
I2
I3
I4
I5
I6
I7
I8
C
ONDITIONS AMBIANTES
Température de fonctionnement: 0...50°C
Température de stockage: -20...70°C
Humidité: max. 90% HR sans condensation
Pour UL: la température max de l'air autour du dispositif est de 50°C

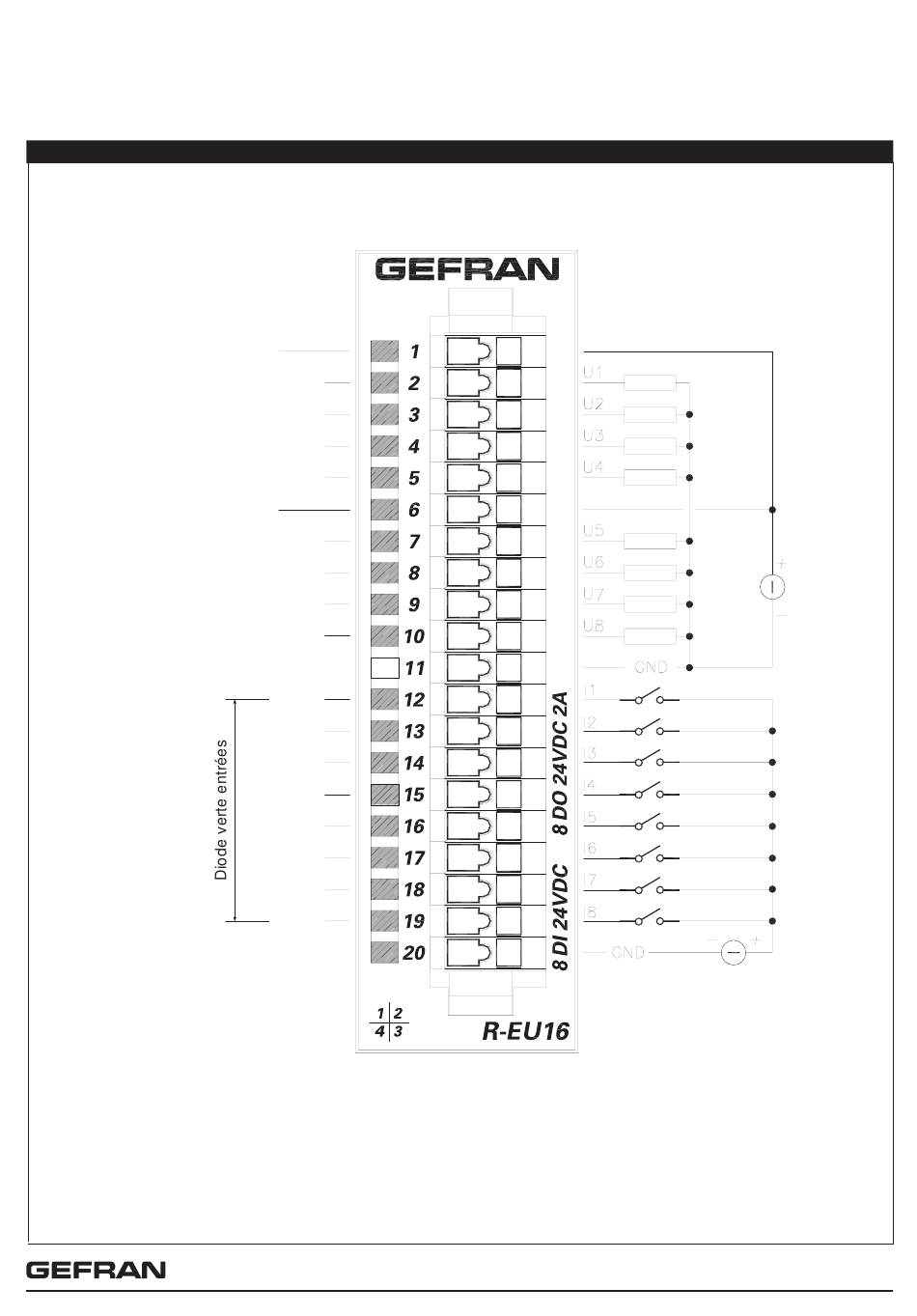

4 • CONNEXIONS
+24VDC pour U1 - U4
LOAD
LOAD
LOAD
LOAD
+24VDC pour U5 - U8
LOAD
LOAD
LOAD
LOAD
24VDC
± 25%
80121C_MHW_R-EU16_0809_FRA
24VDC
± 25%
