Buderus Logamatic SM100 Notice D'installation
  1. Manuels
  2. Marques
  3. Buderus Manuels
  4. Unités de contrôle
  5. EMS plus Logamatic SM100
  6. Notice d'installation

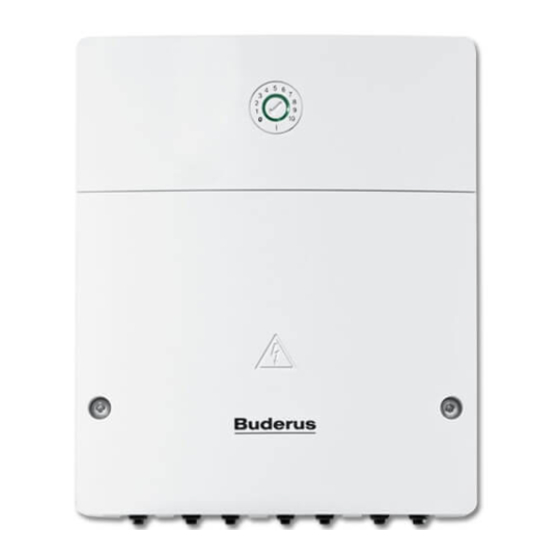

Buderus Logamatic SM100 Notice D'installation

Buderus Logamatic SM100 Notice D'installation

Masquer les pouces Voir aussi pour Logamatic SM100:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Logamatic SM100
[de] Installationsanleitung für das Fachhandwerk . . . . . . . . . . . . . . . . . . . . . . . . . 2
[fl] Installatiehandleiding voor de installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
[fr] Notice d'installation pour le professionnel. . . . . . . . . . . . . . . . . . . . . . . . . . . 44
[it] Leggere attentamente prima dell'installazione.. . . . . . . . . . . . . . . . . . . . . . . 65
5 6
5 6
4
4
7
7
3
3
8
8
2
2
9
9
1
1
10
10
0
0
6 720 645 409-00.2O

Publicité

Table des Matières
loading

Manuels Connexes pour Buderus Logamatic SM100

Sommaire des Matières pour Buderus Logamatic SM100

  • Page 1 6 720 645 409-00.2O Logamatic SM100 [de] Installationsanleitung für das Fachhandwerk ......2 [fl] Installatiehandleiding voor de installateur ......23 [fr] Notice d’installation pour le professionnel.

  • Page 2: Table Des Matières

    5 Störungen beheben ......21 6 Umweltschutz/Entsorgung ..... 22 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 3: Angaben Zum Produkt

    Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren: ▶ Hinweise zum Frostschutz beachten. ▶ Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen, z. B. Warmwasserbereitung oder Blockier- schutz. ▶ Auftretende Störung umgehend beseitigen. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 4: Beschreibung Des Solarsystems Und Der

    Wenn die Temperatur des Vorwärmspeichers (Speicher 1 - links) um die Einschalttemperaturdifferenz höher ist als die Temperatur des Be- reitschaftsspeichers (Speicher 3 - rechts), wird die Umladepumpe eingeschaltet. 6 720 647 922-26.1O Tab. 3 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 5: Beschreibung Des Frischwassersystems Und Der Frischwasserfunktionen

    Die Frischwasserstation in Kombination mit einem Pufferspeicher erwärmt das Trinkwasser im Durchlaufprinzip. • Kaskadierung mit bis zu vier Frischwasserstationen möglich (Einstel- lung über Kodierschalter,  Kapitel „Kodierschalter einstellen“) 6 720 647 922-78.1O Tab. 4 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 6 ( Bild 22 und 23, ab Seite 98). • Bei größeren Zapfungen werden zusätzliche Frischwasserstationen zugeschaltet. • Diese Funktion wird zugeschaltet, wenn mehrere Frischwasserstatio- nen angeschlossen wurden. 6 720 647 922-89.1O Tab. 5 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 7: Lieferumfang

    (VS1, PS2, PS3) zulässig; max. 40 A/μs) Messbereich Speicher- temperaturfühler • untere Fehlergrenze • < – 10 °C • Anzeigebereich • 0 ... 100 °C • obere Fehlergrenze • > 125 °C Tab. 6 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 8: Ergänzendes Zubehör

    ▶ Ergänzendes Zubehör entsprechend den gesetzlichen Vor- schriften und der mitgelieferten Anleitungen installieren. Reinigung ▶ Bei Bedarf mit einem feuchten Tuch das Gehäuse abreiben. Dabei keine scharfen oder ätzenden Reinigungsmittel ver- wenden. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 9: Elektrischer Anschluss

    12, ab Seite 90 dargestellte Beschreibung ist ein Vorschlag für den Ablauf des elektrischen Anschlusses. Die Handlungsschritte sind teilwei- se nicht schwarz dargestellt. Damit ist leichter zu erkennen, welche Handlungsschritte zusammen- gehören. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 10 Anschluss für Wärmemengenzählung (Input Solar) Ventil für Kaskade Klemmenbelegung: 1 – Masse (Wasserzähler und Wasserzähler (Water Meter) Temperaturfühler); 2 – Durchfluss (Wasserzähler); 3 – Temperatur (Temperaturfühler); 4 – 5 VDC (Spannungsversorgung für Vortexsensoren) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 11: Anschlusspläne Mit Anlagenbeispielen

     Bild 19, Seite 95 Tab. 9 Beispiele möglicher Solaranlagen Externer Wärmetauscher (Diese Funktion ist nicht bei al- len Bedieneinheiten verfügbar.) Umladesystem (Diese Funktion ist nicht bei allen Bedie- neinheiten verfügbar.) Thermische Desinfektion Wärmemengenzählers Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 12: Inbetriebnahme

    Menü Einstellungen Warmwasser die Einstel-  2 ... – – – – – lungen anpassen. Tab. 11 Funktion des Moduls über Kodierschalter zuordnen Wärmepumpe Andere Wärmeerzeuger 1... Solarsystem 1 2... Frischwassersystem 2 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 13: Konfiguration Des Solarsystems

    Grafik nicht dargestellt, obwohl sie hinzugefügt wurde. Der Name der Solaranlage wird um das „K“ erweitert. Um die Konfiguration der Solaranlage abzuschließen: ▶ Bisher konfigurierte Anlage bestätigen. Solarkonfiguration abgeschlossen... Tab. 12 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 14: Übersicht Des Servicemenüs

    6 720 646 819-100.1O Nur verfügbar, wenn das Modul SM100 in einem BUS- Nur verfügbar, wenn Frischwassersystem eingestellt ist System ohne Wärmeerzeuger installiert ist (nicht mit al- (Kodierschalter auf Pos. 9) len Bedieneinheiten möglich). Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 15: Menü Einstellungen Solarsystem (Nicht Bei Allen Bedieneinheiten Verfügbar)

    Solarpumpe aus (min. 3 K kleiner als Einschaltdiff. Solarpumpe). Max. Kollek- 100 ... 120 Wenn die Kollektortemperatur die hier eingestellte Temperatur überschreitet, ist die Solar- tortemp..140 °C pumpe aus. Tab. 14 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 16 3 ... 5 ... 20 °C Wenn die Temperatur am externen Wärmetauscher die hier eingestellte Temperatur un- Wärmet. terschreitet, ist die Speicherladepumpe an. Damit wird der Wärmetauscher vor Frost- schäden geschützt. Tab. 15 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 17 Speicherkopfes auf z. B. 45 °C, um ein Nachheizen des Trinkwassers durch den Heizkessel zu vermeiden. Glykolgehalt 0 ... 45 ... 50 % Für eine korrekte Funktion des Wärmemengenzählers muss der Glykolgehalt der Solarflüssigkeit angegeben werden. Tab. 16 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 18 Warmwassersystem aus, das mit dem externen Modul 2 (Kodierschalter auf 10) gere- gelt wird. Therm.Des./ Thermische Desinfektion und Tägliche Aufheizung Speicher 1 ein- oder ausschalten. Tägl.Aufh.Sp1 Nein Therm.Des./ Thermische Desinfektion und Tägliche Aufheizung Speicher 3 ein- oder ausschalten. Tägl.Aufh.Sp3 Nein Tab. 18 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 19: Solarsystem Starten

    Die Zirkulation kann über einen kurzen Zapfimpuls für drei Minuten eingeschaltet werden. puls Nein Tägl. Aufhei- Das gesamte Warmwasservolumen wird täglich zur gleichen Zeit automatisch auf 60 °C zung aufgeheizt. Nein Tab. 21 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 20: Menü Diagnose

    Tägl.Aufh: Tägliche Aufheizung ist aktiv • 100 %: Die Pumpe läuft mit maximaler Drehzahl. • Mis.Auf: Mischer öffnet. • Mis.Zu: Mischer schließt. • AutoAus/AutoEin: Betriebsart mit aktivem Zeitprogramm • Sol.Aus: Solarsystem nicht aktiviert. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 21: Menü Info

    Bedieneinheit und das der Bedieneinheit Servicehandbuch enthal- Die Betriebsanzeige zeigt den Betriebszustand des Moduls. ten weitere Hinweise zur Störungsbehebung. dauernd Keine Störung Normalbetrieb grün 4 5 6 Tab. 22 6 720 645 409-20.1 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 22: Umweltschutz/Entsorgung

    Nicht mehr gebrauchsfähige Elektro- oder Elektronikgeräte müssen getrennt gesammelt und einer umweltgerechten Verwertung zuge- führt werden (Europäische Richtlinie über Elektro- und Elektronik-Altgeräte). Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-Altgeräten die länderspezifischen Rückgabe- und Sammelsysteme. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 23: Uitleg Van De Symbolen En Veiligheidsinstructies

    6 Milieubescherming/recyclage ....43 ▶ Respecteer de veiligheids- en waarschuwingsinstructies. ▶ Respecteer de nationale en regionale voorschriften, tech- nische regels en richtlijnen. ▶ Documenteer uitgevoerde werkzaamheden. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 24: Gegevens Betreffende Het Product

    ▶ Respecteer de instructies voor vorstbeveiliging. form de technische gegevens van de module geschikt zijn. ▶ Laat de installatie altijd ingeschakeld, vanwege extra func- ties zoals bijvoorbeeld warmwatervoorziening of blokkeer- beveiliging. ▶ Eventueel optredende storing direct oplossen. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 25: Beschrijving Van Het Solarsysteem En De Solarfuncties

    Wanneer de temperatuur van de voorverwarmingsboiler (boiler 1 - links) met het inschakeltemperatuurverschil hoger is dan de tempera- tuur van de standby-boiler (boiler 3 - rechts), wordt de omlaadpomp ingeschakeld. 6 720 647 922-26.1O Tabel 3 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 26: Beschrijving Van Het Verswatersysteem En De Verswaterfuncties

    Een verswaterstation in combinatie met een buffervat warmt het drinkwater op via het doorstroomprincipe. • Cascadeschakeling mogelijk met maximaal vier verswaterstations (instelling via codeerschakelaar,  hoofdstuk “Codeerschakelaar instellen”) 6 720 647 922-78.1O Tabel 4 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 27 Verswaterstations combineren voor hogere capaciteiten ( afb. 22 en 23, vanaf pagina 98). • Bij grotere aftaphoeveelheden worden extra verswaterstations bijge- schakeld. • Deze functie wordt bijgeschakeld, wanneer meerdere verswaterstati- ons zijn aangesloten. 6 720 647 922-89.1O Tabel 5 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 28: Leveringsomvang

    Meetwaarde collectortemperatuursensor (TS1) • Per aansluiting • 400 W (hoogrendementpom- (PS1) pen toegelaten; max. 40 A/μs) • Per aansluiting • 400 W (hoogrendementpom- (VS1, PS2, PS3) pen toegelaten; max. 40 A/μs) Tabel 6 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 29: Aanvullende Toebehoren

    ▶ Installeer de aanvullende toebehoren overeenkomstig de wettelijke voorschriften en de meegeleverde handleidin- gen. Reiniging ▶ Indien nodig met een vochtige doek de behuizing schoon wrijven. Gebruik daarbij geen scherpe of bijtende reini- gingsmiddelen. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 30: Elektrische Aansluiting

    De in afb. 9 t/m 12, vanaf pagina 90 getoonde beschrijving is een voorstel voor de procedure van de elektrische aansluiting. De handelings- stappen zijn deels niet zwart weergegeven. Daarmee kan gemakkelijker worden herkend, welke handelingsstappen bij elkaar horen. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 31 3-wegklep in retour (Input Solar) Ventiel voor cascade Klemmenbezetting: 1 – massa (watermeter en Volumestroommeter (watermeter) temperatuursensor); 2 – debiet (watermeter); 3 – temperatuur (temperatuursensor); 4 – 5 VDC (voeding voor vortex-sensoren) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 32: Aansluitschema's Met Installatievoorbeelden

     afb. 19, pagina 95 Cascade Tabel 9 Voorbeelden mogelijke solarinstallaties Externe warmtewisselaar (deze functie is niet bij alle bedieningseenheden beschikbaar.) Omlaadsysteem (deze functie is niet bij alle bedienings- eenheden beschikbaar.) Thermische desinfectie Warmtehoeveelheidsmeter Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 33: In Bedrijf Nemen

    2... Verswatersysteem 2 zen en aan het verswatersysteem toevoegen. 6. Instellingen op de bedieningseenheid voor de installatie controleren en eventueel in het menu Instellingen warm- water de instellingen aanpassen. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 34: Configuratie Van Het Solarsysteem

    De naam van de solarinstallatie wordt met de “K” aangevuld. Om de configuratie van de solarinstallatie af te sluiten: ▶ tot nu toe geconfigureerde installatie bevestigen. Solarconfiguratie afgesloten... Tabel 12 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 35: Overzicht Van De Servicemenu's

    6 720 646 819-400.1O Alleen beschikbaar wanneer de module SM100 in een BUS-systeem zonder warmtebron is geïnstalleerd (niet met alle bedie- ningseenheden mogelijk). Alleen beschikbaar, wanneer verswatersysteem is ingesteld (codeerschakelaar op Pos. 9) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 36: Menu Instellingen Solarsysteem (Niet Bij Alle Bedieningseenheden Beschikbaar)

    3 ... 5 ... 17 K Wanneer de collectortemperatuur de boilertemperatuur met het hier ingestelde verschil on- solarpomp derschrijdt, is de solarpomp uit (min. 3 K kleiner dan Insch. versch. solarpomp). Tabel 14 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 37 3 ... 5 ... 20 °C Wanneer de temperatuur aan de externe warmtewisselaar de hier ingestelde tempera- warmtew. tuur onderschrijdt, is de boilerlaadpomp actief. Daardoor wordt de warmtewisselaar beschermd tegen vorstschade. Tabel 15 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 38 45 °C om naverwarmen van het drink- water door de cv-ketel te voorkomen. Glycolgehalte 0 ... 45 ... 50 % Voor een correcte werking van de warmtehoeveelheidsmeter moet het glycolgehal- te van de koelvloeistof worden ingevoerd. Tabel 16 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 39 2 (codeerschakelaar op 10) wordt geregeld. Dagelijkse opw. Thermische desinfectie en dagelijkse opwarming boiler 1 in- of uitschakelen. boiler 1 Dagelijkse opw. Thermische desinfectie en dagelijkse opwarming boiler 3 in- of uitschakelen. boiler 3 Tabel 18 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 40: Solarsysteem Starten

    6 x 3 minuten/h De basisinstelling hangt af van de geïnstalleerde warmteproducent. Constant De circulatiepomp is ononderbroken in bedrijf. Omlading De circulatie kan via een korte tapimpuls gedurende drie minuten worden ingeschakeld. impuls Tabel 21 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 41: Menu Diagnose

    40 % van het maximale toeren- • Therm.D.: thermische desinfectie actief. tal. • Dag.opw: dagelijkse opwarming actief • 100 %: de pomp draait met maximaal toerental. • Men.op: menger geopend. • Men.dcht: menger sluit. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 42: Menu Info

    De bedrijfsindicatie geeft de bedrijfstoestand aan van de mo- gen. dule. Constant Geen storing Normaal bedrijf groen Tabel 22 4 5 6 6 720 645 409-20.1 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 43: Milieubescherming/Recyclage

    (Europese richtlijn betreffende elektrische en elektroni- sche afgedankte apparaten). Gebruik voor het afvoeren van elektrische en elektronische afgedankte apparaten de natio- nale retour- en inleversystemen. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 44: Explication Des Symboles Et Mesures De Sécurité

    ▶ Respecter les prescriptions nationales et régionales, ainsi que les règles techniques et directives. 6 Protection de l’environnement/Recyclage ..64 ▶ Documenter les travaux effectués. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 45: Informations Produit

    Internet du fabricant. • Le local d’installation doit être adapté au type de protection selon les données techniques du module. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 46: Description De L'installation Solaire Et Des Fonctions Solaires

    Si la température du ballon de préchauffage (ballon 1 - à gauche) est supérieure à la température du ballon d’appoint (ballon 3 - à droite) de la différence de température d’enclenchement, la pompe de trans- bordement s’enclenche. 6 720 647 922-26.1O Tab. 3 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 47: Description De L'installation Et Des Fonctions

    • Cascade possible avec jusqu’à quatre groupes d'eau fraîche (réglage via interrupteur codé,  chap. « Régler l’interrupteur codé ») 6 720 647 922-78.1O Tab. 4 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 48 Pour les prélèvements plus importants, des groupes de production d'eau fraîche supplémentaires sont raccordés. • Cette fonction n’est activée que si plusieurs groupes de production d'eau fraîche ont été raccordés. 6 720 647 922-89.1O Tab. 5 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 49: Contenu De Livraison

    (PS1) • 400 W (pompes haute (TS1) efficience autorisées ; maxi. 40 A/μs) • par raccordement (VS1, PS2, PS3) • 400 W (pompes haute efficience autorisées ; maxi. 40 A/μs) Tab. 6 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 50: Accessoires Complémentaires

    ▶ Installer les accessoires complémentaires conformément aux règlements en vigueur et aux notices fournies. Nettoyage ▶ Si nécessaire, frotter le boîtier avec un chiffon humide. Veiller à ne pas utiliser de produits nettoyants corrosifs ou caustiques. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 51: Raccordement Électrique

    ( chap. « Schémas de connexion avec exemples d’installations »). Des installations solaires plus complexes peuvent être réali- sées en combinaison avec un module solaire SM200. D’autres affectations de bornes sont possibles ( Notice d’installation SM200). Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 52 Vanne pour cascade et sonde de température) ; 2 – Débit (compteur Compteur d’eau (Water Meter) d’eau) ; 3 – Température (sonde) ; 4 – 5 VDC (alimentation électrique pour capteurs Vortex) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 53: Schémas De Branchement Avec Exemples D'installation

    Echangeur thermique externe (cette fonction n’est pas disponible pour tous les modules de commande) Système de transfert (cette fonction n’est pas disponible pour tous les modules de commande) Désinfection thermique Compteur d’énergie Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 54: Mise En Service

    6. Vérifier les réglages sur le module de commande de l’instal- 1... Système chauffage solaire 1 lation et adapter les réglages si nécessaire dans le menu 2... Système d’ECS 2 Réglages ECS. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 55: Configuration De L'installation Solaire

    été rajoutée. Le nom de l’installation solaire est complétée par la lettre « K ». Pour terminer la configuration de l’installation solaire : ▶ Confirmer l’installation configurée actuellement. Configuration solaire terminée... Tab. 12 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 56: Aperçu Des Menus De Service

    Uniquement disponible si le module SM100 est installé dans un système BUS sans générateur de chaleur (pas possible avec tous les modules de commande). Disponible uniquement si le système d’ECS est réglé (interrupteur codé sur pos. 9) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 57: Menu « Réglages Installation Solaire

    Si la température du capteur est inférieure à la température du ballon de la différence réglée pompe solaire ici, la pompe solaire est arrêtée (inférieure de mini. 3 K à Diff. d’encl. pompe solaire). Tab. 14 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 58 Si la température de l’échangeur thermique externe est inférieure à la température réglée ech. ther. ici, la pompe de charge ECS est en marche. L’échangeur thermique est ainsi protégé contre le gel. Tab. 15 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 59 Teneur en glycol 0 ... 45 ... 50 % Pour assurer le fonctionnement correct du compteur d’énergie, la teneur en glycol du fluide solaire doit être renseignée. Tab. 16 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 60 Enclencher ou arrêter la désinfection thermique et mise en température quotidienne tem.jour.pr.1 ballon 1. Dés.th./mise T Enclencher ou arrêter la désinfection thermique et mise en température quotidienne jour.pr.3 ballon 3. Tab. 18 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 61: Démarrer Chauff. Solaire

    Permanent La pompe de bouclage fonctionne en permanence. Bouclage Le bouclage peut être enclenché par une impulsion de prélèvement courte pendant trois impulsion minutes. Tab. 21 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 62: Menu Diagnostic (Pas Disponible Sur Tous Les Modules De Commande)

    à 40 % de la vitesse maximale. • Mél.Ouv. : le mélangeur s’ouvre. • 100 % : la pompe fonctionne à la vitesse maximale. • Mél.Ferm : le mélangeur se ferme. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 63: Menu Infos

    à l’éli- mination des défauts. vert en Absence de défaut Mode Normal perma- 4 5 6 nence Tab. 22 6 720 645 409-20.1 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 64: Protection De L'environnement/Recyclage

    à une élimination écologique (directive européenne sur les appareils usa- gés électriques et électroniques). Pour l'élimination des appareils électriques et électroniques usagés, utiliser les systèmes de renvoi et de collecte spécifiques au pays. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 65 5 Eliminazione delle disfunzioni ....84 tecnici e alle direttive in vigore. ▶ Documentare i lavori eseguiti. 6 Protezione dell'ambiente/Smaltimento ..86 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 66: Dati Sul Prodotto

    (antibloc- caggio). ▶ Eliminare immediatamente la disfunzione che si presenta. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 67: Descrizione Del Sistema Solare E Delle Funzioni

    è superiore del differenziale di temperatura di inserimento rispetto alla temperatura dell'accumulatore pronto all'esercizio (accu- mulatore 3 - destra), viene attivata la pompa di trasferimento. 6 720 647 922-26.1O Tab. 3 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 68: Descrizione Del Sistema Con Stazione Di Approntamento Istantaneo Acs E Delle Relative Funzioni

    Collegamento a cascata possibile fino a quattro stazioni centralizzate per produzione istantanea di acqua calda sanitaria (impostazione tra- 6 720 647 922-78.1O mite interruttore di codifica,  capitolo «Impostazione dell'interrut- tore di codifica») Tab. 4 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 69 ACS.. • Questa funzione viene attivata se vengono collegate più stazioni cen- tralizzate per produzione istantanea di acqua calda sanitaria. 6 720 647 922-89.1O Tab. 5 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 70: Fornitura

    Tab. 8 Valori misurati sonda di temperatura collettore efficienza ammesse; (TS1) max. 40 A/μs) • Per collegamento (VS1, PS2, • 400 W (pompe ad alta PS3) efficienza ammesse; max. 40 A/μs) Tab. 6 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 71: Accessori Integrativi

    ▶ Installare l'accessorio integrativo in conformità alle norme di legge e seguendo le istruzioni a corredo. Pulizia ▶ All’occorrenza, pulire l'involucro con un panno umido. A questo proposito, non utilizzare detergenti aggressivi o corrosivi. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 72: Collegamento Linea Bus E Sonda Temperatura

    Per facilitare il riconoscimento dell'insieme (gruppi) di operazioni da eseguire per la realizzazione di un certo collegamento, in alcune figure le singole fasi lavorative non sono rappresentate parzialmente in neretto. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 73 (Valve Solar) solare (conta calorie) 7 Collegamento per conteggio delle calorie TS17 Sonda di temperatura sullo scambiatore di calore (Input Solar) (acqua calda sanitaria (lato secondario) Occupazione dei morsetti: 1 – massa (contatore Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 74: Schemi Di Collegamento Con Esempi Di Impianto

    Scambiatore di calore esterno (Questa funzione non è disponibile con tutte le unità di controllo remoto.) Sistema di trasferimento (Questa funzione non è disponi- bile con tutte le unità di controllo remoto.) disinfezione termica Calorimetro Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 75: Messa In Funzione Dell'apparecchio

    2... Sistema con stazione di approntamento istantaneo tamento istantaneo ACS. ACS 2 6. Verificare le impostazioni per l'impianto sull’unità di con- trollo remoto ed adattare eventualmente le impostazioni nel menu Impostazioni ACS. Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 76: Configurazione Del Sistema Solare

    Il nome dell'impianto solare viene ampliato con la «K». Per terminare la configurazione dell'impianto solare: ▶ confermare l'impianto configurato fino a questo momento. Configurazione solare terminata... Tab. 12 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 77: Panoramica Del Menu Service (Di Servizio)

    Disponibile solo se il modulo SM100 è installato in un sistema BUS senza generatore di calore (non possibile con tutte le unità di controllo remoto). Disponibile solo se è impostato il sistema con stazione di approntamento istantaneo ACS (interruttore di codifica su pos. 9) Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 78: Menu Impostazioni Sistema Solare

    Se la temperatura del collettore è inferiore alla temperatura dell'accumulatore di un valore circ. sol. pari a quello qui impostato, il circolatore solare è spento (min. 3 K inferiore rispetto a Diff. ins. circ.sol.). Tab. 14 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 79 Se la temperatura sullo scambiatore di calore esterno scende al di sotto della tempera- scamb. cal. tura qui impostata il circolatore di carico accumulatore è acceso. In questo modo viene protetto lo scambiatore di calore dai danni dovuti al gelo. Tab. 15 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 80 Contenuto di glicole 0 ... 45 ... 50 % Per un funzionamento corretto del contatore di calore è necessario inserire il conte- nuto di glicole del liquido solare. Tab. 16 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 81 La disinfezione termica, la carica e l'ottimizzazione solare agiscono solo sul sistema per approntamento sanitario (ACS) che viene regolato con il modulo esterno 2 (inter- ruttore di codifica su 10). Tab. 18 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 82: Menu Impostazioni Acs/Con Sistema Con Stazione Di Approntamento Istantaneo Acs (Non È Disponibile Con Tutte Le Unità Di Controllo Remoto)

    Impostazioni per il sistema con stazione di approntamento istantaneo ACS installato. Tab. 20 Panoramica del menu Impostazioni acqua calda sanitaria Le impostazioni di base sono indicate in gras- setto negli intervalli di impostazione. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 83 Attivare la funzione di mantenimento del calore. Se il sistema con stazione di appronta- della tempera- mento istantaneo ACS è molto lontano dell'accumulatore inerziale, può essere mantenuto tura caldo con la circolazione. Tab. 21 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 84: Menu Diagnosi (Non È Disponibile Con Tutte Le Unità Di Controllo Remoto)

    ▶ Rimettere nuovamente in esercizio il modulo. • No cal.: energia solare/calore non disponibile. • Cal.pr.: energia solare/calore disponibile. • NoReq: nessuna richiesta calore. • Sis.Off: sistema non attivato. • Rich.cal.: richiesta calore presente. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 85 Lampeg- Interruttore di co- ▶ Impostare l'interruttore di verde gia in ros- difica posizionato codifica. Tab. 22 su una posizione non valida o in po- sizione interme- dia. Tab. 22 Logamatic SM100 – 6 720 814 386 (2014/10)

  • Page 86: Protezione Dell'ambiente/Smaltimento

    (direttiva europea relativa agli apparecchi dismessi elettrici ed elettronici). Per lo smaltimento degli apparecchi dismessi elettrici ed elettronici utilizzare i sistemi di restituzione e di raccolta del rispettivo paese. Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 87 Protezione dell'ambiente/Smaltimento 6 720 646 819-03.1O     Fig. 1 de 7, fl 28, fr 49, it ... mm 4 5 6 6 720 646 819-08.4O Fig. 2 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 88 Protezione dell'ambiente/Smaltimento 6 720 646 819-19.1O Fig. 3 6 720 811 954-02.1O Fig. 4 6 mm 6 mm 3,5 mm 6 720 646 819-18.2O Fig. 5 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 89 Protezione dell'ambiente/Smaltimento 6 mm 6 mm 3,5...5 mm 6 720 646 819-17.1O Fig. 6 6 720 645 409-11.1O Fig. 7 6 720 646 819-16.1O Fig. 8 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 90 Protezione dell'ambiente/Smaltimento 6 720 646 819-09.2O Fig. 9 6. 6. 7. 7. 5. 5. 6 720 646 819-10.2O Fig. 10 6 720 646 819-11.2O Fig. 11 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 91 Protezione dell'ambiente/Smaltimento 6 720 646 819-12.1O Fig. 12 100 mm 100 mm Fig. 13 6 720 646 819-20.1O Fig. 14 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 92 Protezione dell'ambiente/Smaltimento 6 720 646 819-21.1O Fig. 15 6 720 645 409-25.1O Fig. 16 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 93 1 2 1 2 0-10V 230 V AC 230 V AC TS1 TS2 TS12 TS13 6 720 646 819-05.3O     Fig. 17 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 94 N 63 1 2 1 2 0-10V 230 V AC 230 V AC TS1 TS2 TS6 6 720 646 819-07.3O     Fig. 18 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 95 N 63 1 2 1 2 0-10V 230 V AC 230 V AC TS1 TS2 6 720 646 819-06.3O     Fig. 19 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 96 PS2, PS3 N 74 75 74 75 0-10V 230 V AC PS11 PS13 TS17 TS21 PS11 6 720 646 819-35.1O     Fig. 20 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 97 PS2, PS3 N 74 75 74 75 0-10V 230 V AC PS11 TS17 TS21 PS11 6 720 646 819-34.1O     Fig. 21 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 98 230 V AC PS11 PS13 TS17 TS21 PS11 PS11 VS1, PS2, PS3 N 74 75 74 75 6 720 646 819-36.1O     Fig. 22 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 99 PS11 230 V AC PS11 TS17 TS21 VS1, PS2, PS3 N 74 75 74 75 6 720 646 819-37.1O     Fig. 23 de 10, fl 31, fr 52, it Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 100 Protezione dell'ambiente/Smaltimento Fig. 24 Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 101 Protezione dell'ambiente/Smaltimento Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 102 Protezione dell'ambiente/Smaltimento Logamatic SM100 – 6 720 814 386 (2014/10)
  • Page 103 Protezione dell'ambiente/Smaltimento Logamatic SM100 – 6 720 814 386 (2014/10)
