Buderus BRM10 Notice De Montage Et De Service

Masquer les pouces

page de 40

/ 40
Signets

Liens rapides

Télécharger ce manuel

Notice de montage et

de service

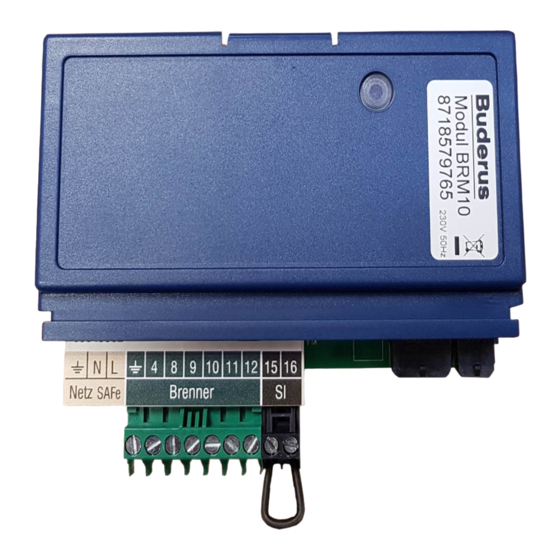

Module de brûleur externe

BRM10

63 04 53

N L

4 8 9

Ne tz SA

10 11 12

15 16

Br en ne

Pour le professionnel

Lire attentivement

avant les travaux de

montage et de répara-

tion SVP

Sommaire des Matières pour Buderus BRM10

Page 1 Ne tz SA Ne tz SA 10 11 12 10 11 12 15 16 15 16 Br en ne Br en ne Module de brûleur externe Pour le professionnel BRM10 Lire attentivement avant les travaux de montage et de répara- tion SVP...
Page 2 ... . . 23 4.3.2 Contrôler le fonctionnement de la sortie brûleur ....24 Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 3 ......35 Courbes caractéristiques de sonde ....36 Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 4 Utilisation conforme Le module de brûleur BRM10 a été conçu et autorisé pour être utilisé dans l'appareil de régulation MC10 avec des brûleurs à une allure sur les chaudières au sol. Pour l'utilisation du module BRM10, veuillez tenir compte des conseils des fabricants de brûleurs et de chaudières.
Page 5 Respectez ces consignes Le module BRM10 a été conçu et construit selon l'état de la technique et des règles techniques de sécurité reconnues. En cas d’application non conforme, les risques d’accident et les dégâts matériels ne sont pas entièrement exclus.
Page 6 Sécurité CONSEIL D’UTILISATION Le module de brûleur externe BRM10 est un dispositif de sécurité. En tant qu'installateur, vous êtes obligé de contrôler la sécurité de fonction- nement. Vous trouverez les consignes correspondantes à partir de la page 23. Recyclage Veuillez faire recycler les composants obsolètes par un organisme agréé...
Page 7 Description du produit Description du produit Le module de brûleur externe BRM10 permet de piloter, à partir de l'ap- pareil de régulation MC10, un brûleur à une allure par le câble de brûleur standardisé à 7 pôles. Le terme « brûleur externe » dans la désignation du module BRM10 se rapporte au fait que ce module permet également de...
Page 8 En raison de l'absence de communication entre l'automate de brûleur et l'appareil de régulation MC10, toutes les informations qu'un SAFe peut fournir ne sont pas disponibles en liaison avec le module BRM10. C'est- à-dire que les fonctions de service et les valeurs de moniteur présentes dans le SAFe ne peuvent pas toutes être représentées dans les modules...
Page 9 Les composants suivants sont joints à la livraison du module de brûleur externe BRM10 : – 1 module de brûleur externe BRM10 avec une fiche de brûleur et une fiche de sécurité (fig. 2, pos. 1) – 1 câble bus SAFe Bus (fig. 2, pos. 2) –...
Page 10 à une allure sans EMS n'est possible qu'à partir d'une version de logiciel supérieure à MC10 V 2.07/BC10 V xx. Vous trouverez des informations plus précises auprès de votre filiale Buderus. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 11 Entrée de la sonde détecteur double température d'eau de chaudière et STB Raccordement de communication Bus SAFe avec l'appareil de régulation MC10 Tabl. 1 Raccordements Fig. 4 Raccordements Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 12 MC10 est équipé d'un logiciel version 2.07 et le BC10 d'une version V2.03 ou plus. Si le logiciel est plus ancien, le module de brûleur externe- BRM10 ne peut fonctionner qu'en combinaison avec les chaudières EMS. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 13 Fig. 5 Retirer le couvercle Desserrer deux vis sur la partie supérieure du couvercle (fig. 5). Retirer le couvercle vers le haut dans le sens de la flèche. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 14 Insérer et enclencher le module de commutation Glisser les crochets externes arrières du module BRM10 dans les at- taches de l’appareil de régulation. Pousser la partie avant du module vers le bas. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 15 Soulever légèrement le capot arrière de la chaudière (fig. 7, pos. 2) et le retirer vers l'arrière. Monter la tôle d'adaptation (fig. 7, pos. 3) pour le module BRM10 à l'aide de deux vis de fixation sur le capot avant de la chaudière en veillant à...
Page 16 Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 17 MC10. Insérer une extrémité du câble bus SAFe joint à la livraison dans la fi- che femelle bus SAFe du module BRM10 et l'autre extrémité dans la fiche femelle bus SAFe de l'appareil de régulation MC10. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 18 Insérer une extrémité du câble réseau SAFe joint à la livraison dans la fiche femelle réseau SAFe du module BRM10 et l'autre extrémité dans la fiche femelle réseau SAFe de l'appareil de régulation MC10. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 19 Câble de raccordement de sonde Pos. 3: Fiche femelle FK Sur les chaudières EMS où le module BRM10 doit remplacer le SA- Fe, retirer le câble de raccordement de sonde de la fiche et l'insérer dans la fiche femelle FK du module BRM10.
Page 20 Touche « Test des fumées » pour le test des fumées et le mode manuel Pos. 12: Touche « Reset » (bouton de réarmement) Touche « Reset » (bouton de réarmement) Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 21 Le test de position de sonde n’est plus actif suite à la coupure de la ten- sion d'alimentation ou à une panne secteur. Si nécessaire, réactivez le test de position de la sonde STB après la mise en marche. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 22 Cette valeur a fait ses preuves sur les chaudières EMS à condensa- tion. CONSEIL D’UTILISATION Le réglage de ce paramètre n'est pas nécessaire en liaison avec les chaudières EMS à condensation. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 23 à combustible solide en température (l'ouverture de la porte de rem- plissage suffit lorsqu'un contact de porte est rraccordé au verrouilla- ge externe). La chaudière fioul/gaz doit s'arrêter (le module BRM10 se met sur état bloquant, l'écran affiche le message « 8Y »). CONSEIL D’UTILISATION Le délai d'arrêt de la chaudière fioul/gaz dépend de la rapidité...
Page 24 Toutes les fonctions sont désactivées du ATTENTION ! point de vue technique de régulation. Quittez cette fonction à la fin du test afin d'éviter d'endommager l'ins- tallation. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 25 Cas A : Mode urgence Le module BRM10 passe automatiquement en mode urgence lorsque la communication entre le module BRM10 et l'appareil de régulation Loga- matic MC10 est interrompue. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 26 La chaudière fioul/gaz ne doit pas se mettre en marche, sinon il n'est pas possible d'exclure le fonctionnement simultané des deux chaudières. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 27 Noter le code de service et de défaut si nécessaire et rechercher les mesures d'aide possibles dans le tableau 2 sur les pages suivantes. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 28 Appuyer sur la touche « Remise à zéro » de l’appareil de régulation pour annuler le défaut. L’écran affiche « rE » pendant l’exécution de la remise à zéro. Fig. 18 Remise à zéro des défauts sur l’appareil de régulation Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 29 éle- Insérer la sonde dans le doigt vée ou n'est pas plausible. de gant jusqu’à la butée. Répéter le test STB. Tabl. 2 Messages de défauts Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 30 Remplacer la sonde de tem- rature de départ. pérature de départ. Remplacer le module de brû- leur externe BRM10 Tabl. 2 Messages de défauts Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 31 Le module BRM10 est en placer si nécessaire. mode urgence. Remplacement de l’appareil de régulation MC10 Remplacer le module de brû- leur externe BRM10 Tabl. 2 Messages de défauts Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 32 Vérifier l’UM10. Tabl. 2 Messages de défauts Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 33 BRM10. Vous trouverez la description des autres défauts dans la notice de mon- tage et les instructions de service du module de commande. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 34 Le module de commande RC30/35 permet de régler un intervalle d’en- tretien en fonction du temps lorsque les chaudières sont équipées d’un module de brûleur externe BRM10 (en fonction des heures de service ou après avoir atteint une certaine date).
Page 35 Vous trouverez la description des autres défauts d'entretien dans la no- tice de montage et les instructions de service du module de commande ainsi que dans le guide d'utilisation. Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 36 Les courbes caractéristiques indiquent des valeurs moyennes avec une certaine tolérance. Mesurez la résistance aux extrémités des câbles. Courbe caractéristique de la température de départ chaudière Résistance (kΩ) ° Température ( Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 37 Notes Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 38 Notes Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 39 Notes Module de brûleur externe BRM10 - Sous réserve de modifications techniques !
Page 40 Buderus Chauffage SAS BP 31 67501 HAGUENAU Cedex www.buderus.fr buderus@buderus.fr...
