Alimentation
- alimentation avec dispositif de la classe 2
- 24Vcc ±25% 2A maximum, alimentation de l'ensemble du système
GILOGIK II
- protection contre l'inversion de polarité et le court-circuit
Réseau Ethernet
- connexion standard RJ45
- commutateur rotatoire de 16 positions pour l'identification de noeud sur
la configuration de réseau
- Standard IEEE802.3
Diagnostic
- diode jaune POWER: présence alimentation
- diode verte RUN: programme en cours / configuration
Diode jaune POWER
Diode verte RUN
Diode rouge FAIL
Diode verte DATA
Diode jaune LINK
(*)
8

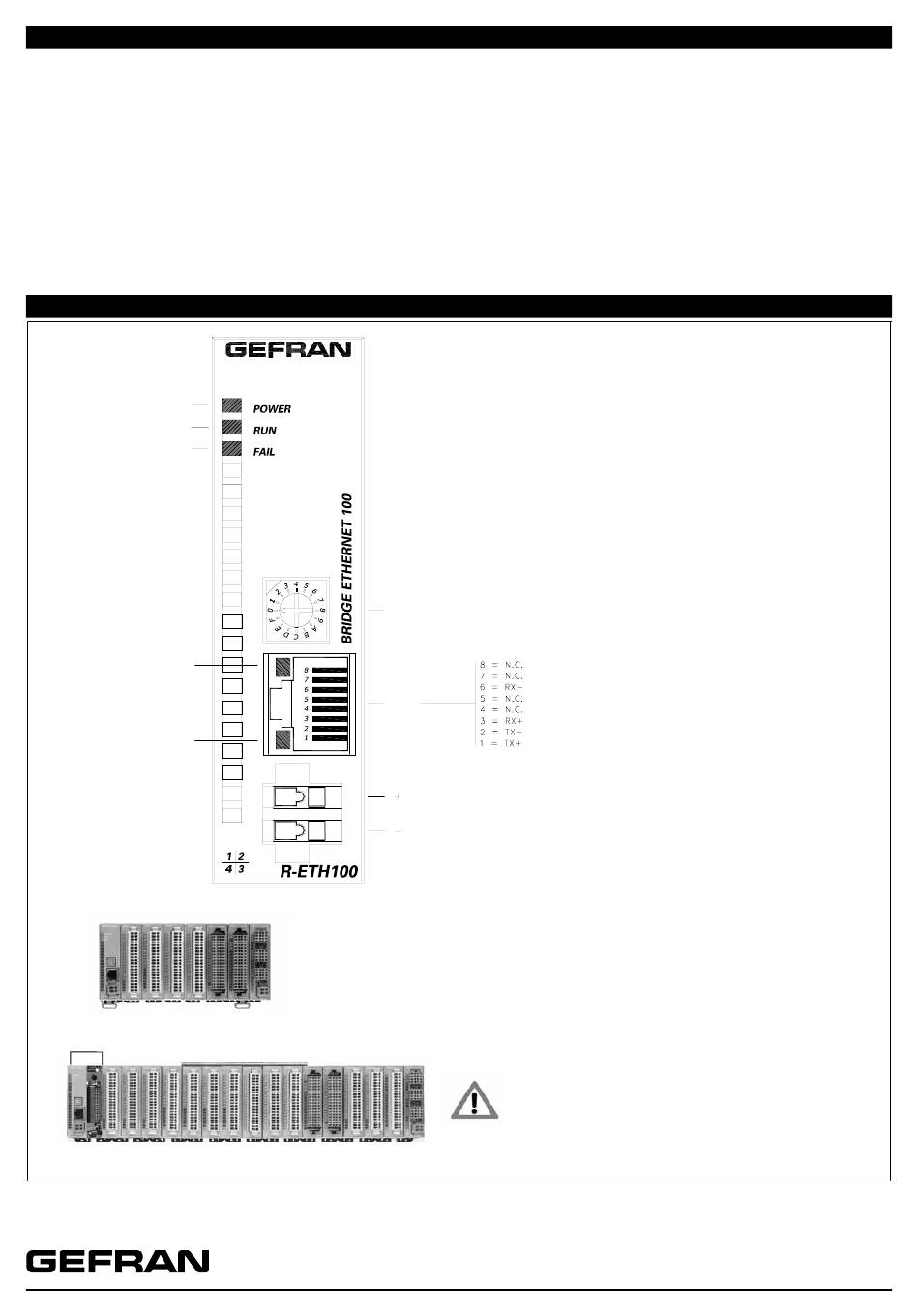

3 • CARACTERISTIQUES TECHNIQUES
4 • CONNEXIONS
Sélecteur nœud
0 = non actif
1..F = nœud 1..F (1..15)
Réseau Ethernet (*)
RJ45
Alimentation (**)
Le module s'installe sur le R-BUS (x), dans le premier emplacement à gauche, en
l'absence du module R-SW 5; si ce dernier est par contre présent, l'installer dans le
deuxième emplacement.
GEFRAn spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
- diode rouge FAIL: alarme module ou système / non configuré
- diode jaune LINK: réseau connecté
- diode verte DATA: transfert de données
C
M
araCtéristiques
éCaniques
Dimensions: 92x90x25,4mm
Poids: 150g.
Fixation par encliquetage sur le R-BUS(x)
degré de protection: IP20
C
onditions aMbiantes
Température de fonctionnement: 0...50°C
Température de stockage: -20...70°C
Humidité: max. 90% HR sans condensation
Pour uL: la température max de l'air autour du dispositif est de 50°C.
(*) Utiliser un câble standard de catégorie 6, selon la norme TIA/EIA-568A
(**) Utiliser un câble bipolaire, section 1 ÷ 1,5mm. Ne pas abouter le câble
24Vdc
± 25%
Max 2A
(*) Avec le bus à 18 positions, les emplacements 1 et 2 sont
réservés aux modules R-ETH100 et R-SW5
80127C_MHW_R-ETH100_08-2011_FRA
