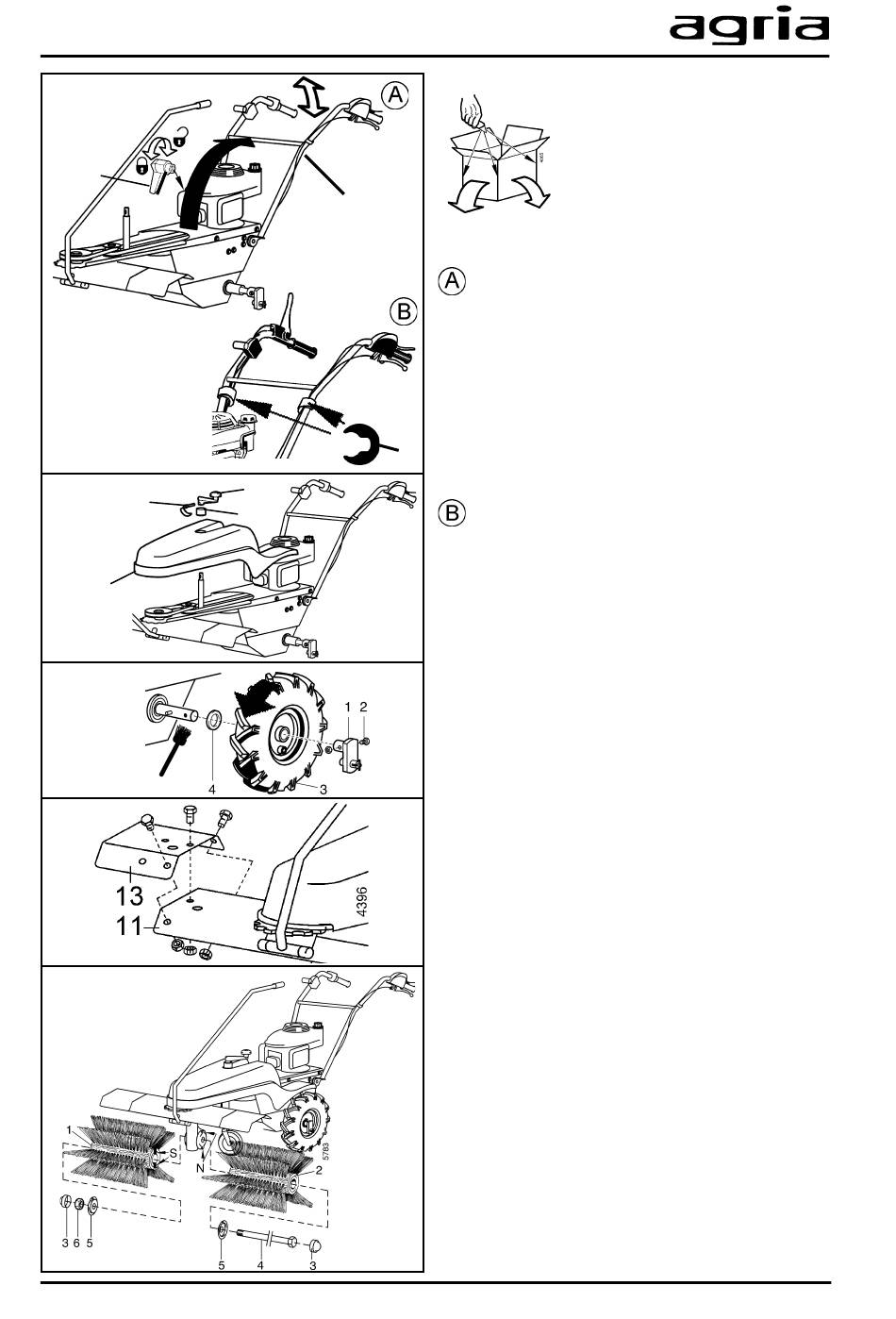

Conseils de déballage et de montage
1.
21
2.
F
9
3.
4.
5.
Balayeuse agria 7100 Cleanstar compact, comfort
24
K
8
D
Déballage
Ouvrir le couvercle du carton par
le haut.
Couper le carton aux quatre
coins et ouvrir complètement les
côtés du carton.
1. Montage du mancheron
Diriger la tige de pivotement vers le
haut
l Desserrer le levier à pince (21) jusqu'à
ce que les crans soient libérés.
l Pivoter le mancheron (24) vers l'arrière
jusqu'à ce la bonne hauteur de travail è
page 20
l Resserrer le levier à pince (21).
Fixer les câbles Bowden et le câble
électrique sur les tubes du guidon en
utilisant les trois brides de fixation (28)
selon l'illustration.
2. Montage du capot de protection (9),
avec la pièce d'écartement (D), manivelle
(8) et cheville a ressor (K).
3. Montage des roues motrices
l Graisser l'arbre de roue des deux côtés
l Poser les disques et les roues motrices
sur les deux côtés - avec des pneus à
pavés, respecter la direction des flèches
l Monter l'entraînement de roue avec vis
(2) et l'écrou de sécurité - Réglage de
l'entraînement de roue è page 20.
4. Montage des carters de protection
rapportés
l Sur le carter de protection principal (11)
monter les carters de protection rappor-
tés des deux côtés, en utilisant de cha-
que côté 3 vis six pans avec les écrous
de blocage è page 22.
5. Montage des rouleaux brosse,
è page 19.
6. Première mise en route
à réaliser conformément à la description page 26.
7
