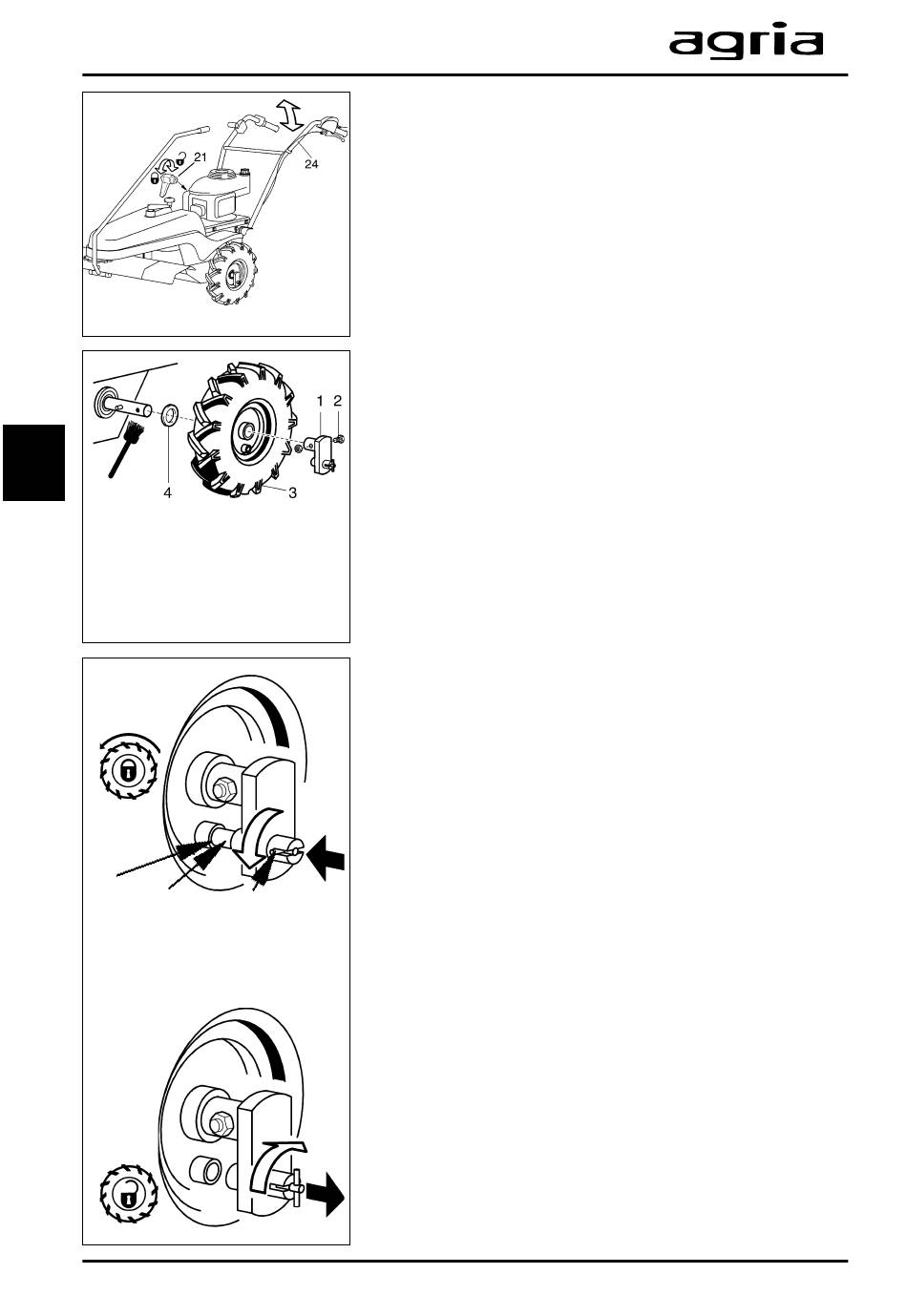

3. Pièces et éléments de réglage
3
1 Taquet d'entraînement de roue
2 Vis avec écrou
3 Roue motrice
4 Rondelle ou tube
d'écartement
Œ
3
2
1 Extrémités
2 Boulon
3 Taraudage d'enclenche-
ment de roue
motrice
•
20
3.4 Mancherons
Réglage en hauteur
l Desserrer le levier à pince (21) jusqu'à ce que
les crans soient libérés.
l Régler les mancherons (24) à la hauteur souhaitée
et laisser s'enclencher dans le cran correspondant.
l Resserrer le levier à pince (21).
3.5 Roues motrices
Les roues motrices (3) sont fixées sur l'arbre de
roues avec les taquets d'entraînement de roue
(1) et les vis (2), ce système permet de monter
et de démonter les roues.
Des rondelles ou tubes d'écartement (4) sont positi-
onnées entre la boite de vitesses et les roues motrices.
3.6 Chaines à neige
Effectuer le montage des chaînes à neige quand
les roues motrices sont démontées.
Le verrouillage et les chaînes de tension doivent
se trouver dans la face intérieure de la roue. Dans
le cas contraire, il est possible d'endommager le
taquet d'entraînement de la roue (1).
3.7 Taquet d'entraînement de roue
Le taquet d'entraînement permet d'activer ou de
désactiver les roues motrices indépendamment
de la boite de vitesses.
Déplacement poussé
Pour le transport sans entraînement moteur, le taquet
d'entraînement de roue est désactivé des deux côtés.
Assistance de braquage
Il est éventuellement possible pour faciliter le bra-
1
quage d'activer une seule roue motrice en utili-
sant le taquet d'entraînement de roue.
Œ
l Placer le boulon (2) et le taraudage d'enclen-
chement de roue motrice (3) sur le même essieu
l Tourner le boulon au niveau des extrémités (1)
à 90° jusqu'à ce qu'elles s'engagent dans la fente
- tourner le taquet un peu vers la droite puis vers
la gauche jusqu'à ce que le boulon s'engage com-
plètement dans le taraudage.
•
l Tirer vers l'extérieur le boulon au niveau des
extrémités (1) et le tourner à 90°
Balayeuse agria 7100 Cleanstar compact, comfort
Activer l'entraînement de roue
Désactiver l'entraînement de roue
