3. Pièces et éléments de réglage
•

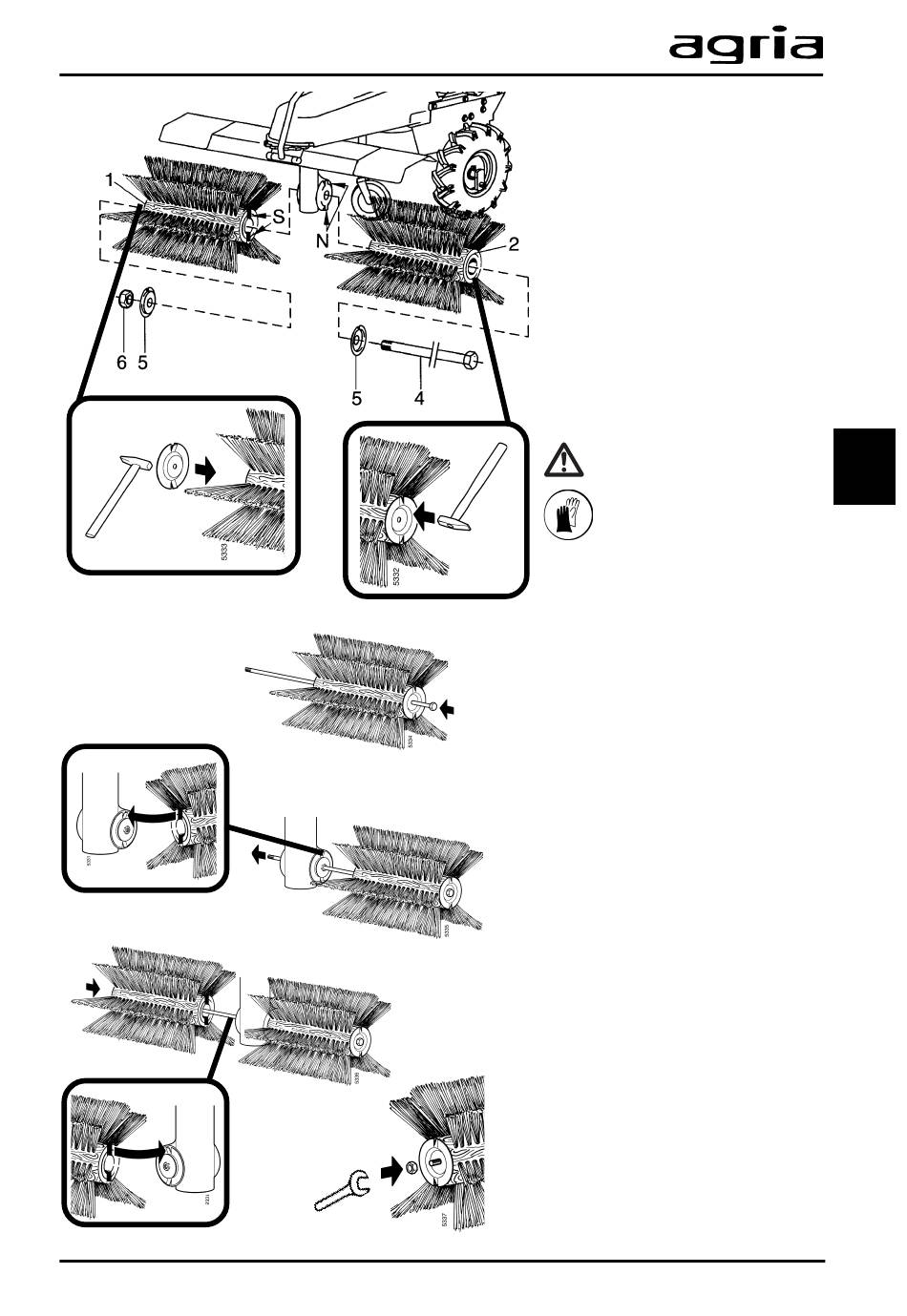

Balayeuse agria 7100 Cleanstar compact, comfort
Œ
•
Ž
•
1 Rouleau brosse droit
2 Rouleau brosse gauche
3 Cache écrou
4 Tige de serrage
5 Rondelle
6 Ecrou
3.8 Montage des
rouleaux brosse
Porter des gants de
protection lors de la pose et
de la dépose ! Attention aux
points
d'écrasement.
Œ
Monter la cale de
forme sur les deux côtés
extérieurs des rouleaux
brosses.
•
Introduire la tige de serrage à
travers le rouleau de brosse de
gauche.
Ž
Passer la tige de serrage
avec le rouleau de brosse par
l'arbre d'entraînement de gau-
che
- Introduire les encoches (S) du
rouleau à brosse dans les ca-
mes (N) de la poulie menante.
•
Glisser le rouleau à brosse
de droite sur la tige de serrage
- Introduire les encoches du
rouleau à brosse dans les
cames de la poulie menante.
•
Visser l'écrou à six pans
et serrer.
La dépose des rouleaux
brosse s'effectue dans l'ordre
inverse de la pose.
3
21
