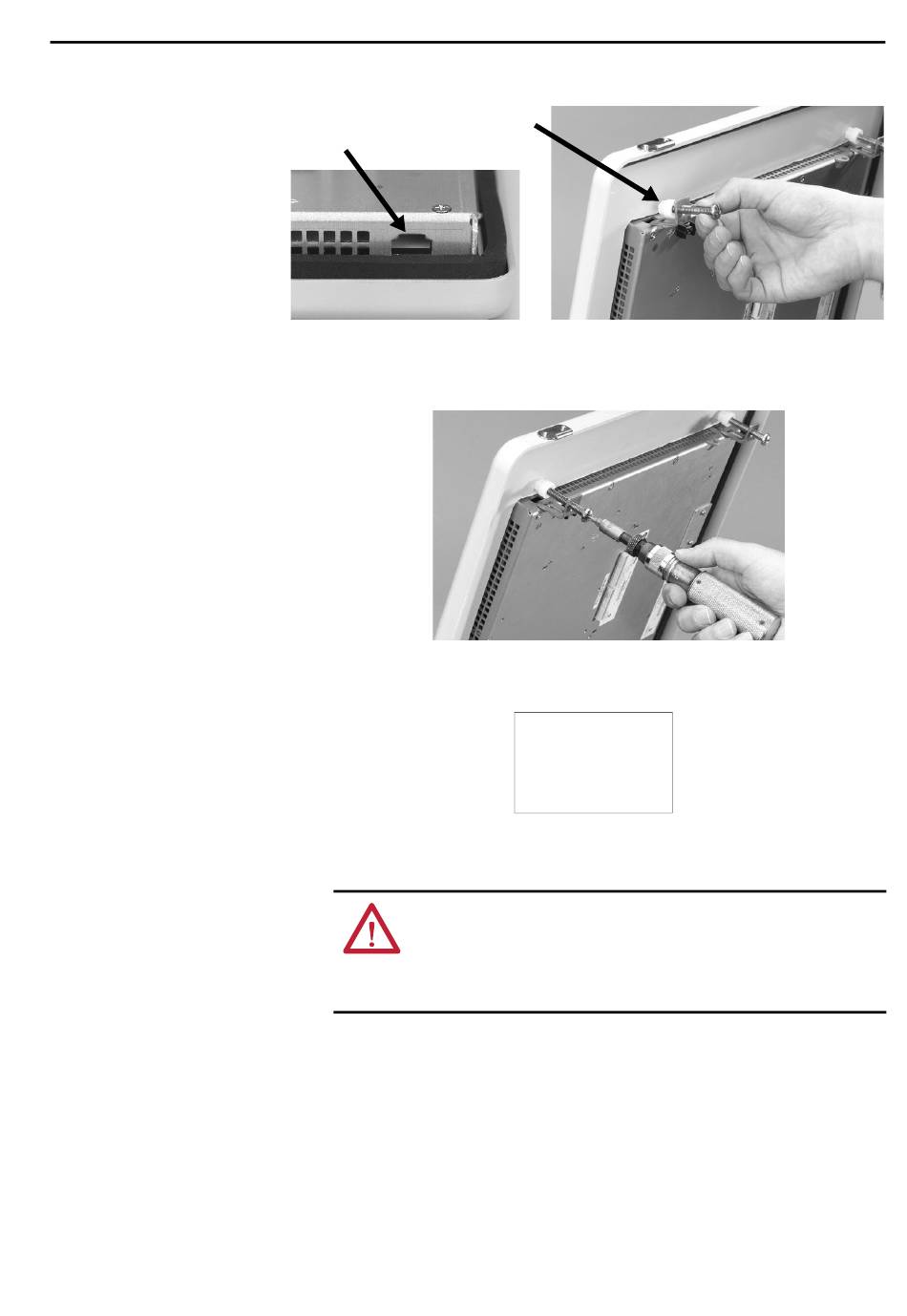

3. Positionnez le terminal dans la découpe du panneau.
Logement de l'attache
Attache de montage
de montage
4. Insérez les extrémités des fixations dans les encoches situées sur le terminal.
5. Serrez les vis de l'attache de montage à la main jusqu'à ce que le joint
d'étanchéité adhère uniformément à la surface de montage.
6. Serrez les vis des colliers de fixation selon l'ordre spécifié,
en veillant à ne pas dépasser le couple prescrit de 0,90 à 1,1 Nm.
ATTENTION : pour obtenir une étanchéité correcte et éviter d' e ndommager le
produit, serrer les colliers de fixation au couple spécifié. Rockwell Automation
ne saurait être tenue pour responsable d' é ventuels dégâts des eaux ou de
dommages chimiques subis par le produit ou d'autres équipements présents à
l'intérieur du boîtier, dus à une installation incorrecte.
Publication Rockwell Automation 2711PC-UM002C-FR-P – Mars 2015
1 4
Ordre de serrage
4 attaches
3 2
Installation du terminal Chapitre 2
