ASSEMBLAGE
L'assemblage requiert deux personnes. Placez le tapis roulant sur une aire dégagée et enlevez les embal-
lages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage du tapis roulant. L'assemblage requiert
la clé hexagonal
Remarque : Le dessous de la courroie du tapis roulant est enduite d'un lubrifiant très efficace. Il se peut que du-
rant l'expédition une petite quantité de lubrifiant se soit transférée sur le dessus de la courroie ou sur le carton
d'emballage. Ceci n'affecte pas la performance du tapis roulant. S'il y a du lubrifiant sur la courroie, nettoyez
avec un chiffon doux et un détergent non-abrasif.

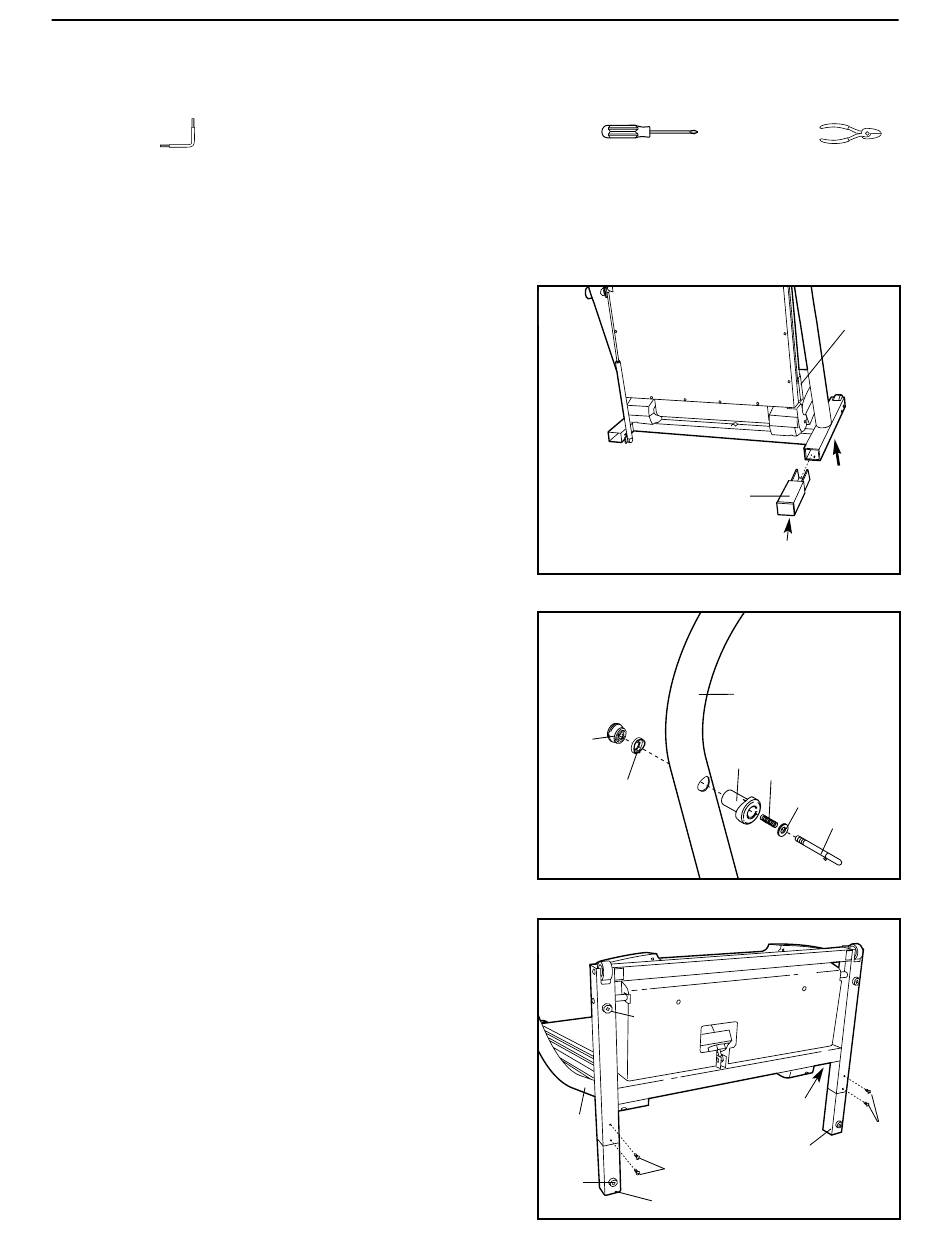

1. Avec l'aide d'une deuxième personne, élevez avec pré-
caution les Montants (69) de manière à ce que le tapis
roulant est dans la position indiquée.
Référez-vous au dessin encadré. Insérez l'une des
Jambes d'Extension (102) dans le tapis roulant comme
indiqué. Assurez-vous que la Jambe d'Extension est
tourné de manière à ce que le Coussin de la Base (99)
est en bas. Remarque : Il sera peut-être nécessaire de
renverser les Montants (69) en avant alors que vous in-
sérez la Jambe d'Extension
Insérez l'autre Jambe d'Extension (pas indiqué) de la
même manière.
2. Enfoncez la Manche du Bouton de Verrouillage (70) dans
le Montant gauche (69).
Assurez-vous que le Col de la Goupille de Verrouillage
(72) et le Ressort (71) sont sur la Goupille de Verrouillage
(74). Insérez la Goupille de Verrouillage dans la Manche
du Bouton de Verrouillage et le Montant gauche (69).
Enfoncez la Bague d'Espacement du Bouton de
Verrouillage (117) dans le Montant gauche. Vissez le
Bouton de Verrouillage (68) à la Goupille de Verrouillage.
3. Avec l'aide d'une seconde personne, avec précaution
abaissez les Montants (69) comme illustré. Assurez-
vous que les Jambes d'Extension (102) restent dans
les Montants.
Attachez la Jambes d'Estension (102) avec deux Vis de
3/4" (111) comme indiqué.
À l'aide d'une seconde personne, renversez avec précau-
tion les Montants (69) à la position verticale.
Remarque : Un Coussin de la Base (99) pourrait être in-
clus en surplus. Utilisez le, si l'un des autres est usé ou a
besoin d'être changé.
6
qui est incluse et votre propre tournevis Phillips
et des cisailles
1
102
2
68
117
3
99
69
111
99
102
.
Cadre
99
69
70
71
72
74
69
111
102
