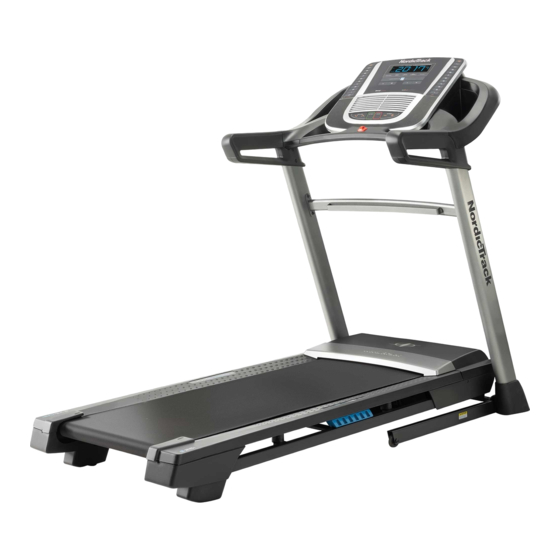

NordicTrack S25i Manuel De L'utilisateur
Masquer les pouces
Voir aussi pour S25i:
- Manuel de l'utilisateur (36 pages) ,
- Manuel de l'utilisateur (36 pages)
Publicité
Liens rapides
N° du modèle NTL89522-INT.1
N° de série
Inscrivez le numéro de série dans
l'espace ci-dessus pour référence.
Autocollant
du numéro
de série
SERVICE AUX
MEMBRES
Si vous avez besoin d'aide, veuillez
enregistrer votre produit sur notre
site web iFITsupport.eu.
FRANCE
Téléphone : 08 00 00 12 65
BELGIQUE
Téléphone : 08-005 80 95
Heures d'ouverture : du lundi au
vendredi, de 9h00 à 19h00 ; le
samedi, de 9h00 à 13h00
ATTENTION
Lisez toutes les précautions
et instructions incluses dans
ce manuel avant d'utiliser cet
équipement. Conservez ce
manuel pour vous y référer
ultérieurement.
MANUEL DE L'UTILlSATEUR
iconeurope.com
Publicité
Manuels Connexes pour NordicTrack S25i
Sommaire des Matières pour NordicTrack S25i
- Page 1 N° du modèle NTL89522-INT.1 N° de série MANUEL DE L’UTILlSATEUR Inscrivez le numéro de série dans l’espace ci-dessus pour référence. Autocollant du numéro de série SERVICE AUX MEMBRES Si vous avez besoin d’aide, veuillez enregistrer votre produit sur notre site web iFITsupport.eu. FRANCE Téléphone : 08 00 00 12 65 BELGIQUE...
- Page 2 Remarque : les autocollants ne sont peut-être pas illustrés à leurs tailles réelles. NORDICTRACK et IFIT sont des marques déposées d’iFIT Inc. Google Maps est une marque de Google LLC. Le mot et les logos Bluetooth sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence.
- Page 3 PRÉCAUTIONS IMPORTANTES AVERTISSEMENT : pour réduire les risques de brûlure, d’incendie, de choc élec- trique ou de blessure, lisez toutes les précautions importantes et toutes les instructions présentées dans ce manuel, ainsi que tous les avertissements apposés sur votre tapis de course avant de l’uti- liser.
- Page 4 16. Gardez le cordon d’alimentation et le sup- 24. N’essayez pas de déplacer le tapis de course presseur de surtension à l’écart des surfaces tant qu’il n’est pas correctement assemblé. chauffantes. (Référez-vous à la section ASSEMBLAGE à la page 7 et à la section COMMENT PLIER 17.
- Page 5 Merci d’avoir choisi le nouveau tapis de course plus efficace, notez le numéro du modèle du produit et NORDICTRACK S25I. Le tapis de course S25I offre le numéro de série avant de nous contacter. Le numéro ® une sélection impressionnante de fonctionnalités du modèle et l’emplacement de l’autocollant du numéro...
- Page 6 TABLEAU D’IDENTIFICATION DES PIÈCES Utilisez les illustrations ci-dessous pour repérer les petites pièces nécessaires à l’assemblage. Le nombre entre parenthèses sous chaque illustration est le numéro-clé de la pièce dans la LISTE DES PIÈCES figurant à la fin de ce manuel. Le nombre après le numéro-clé indique la quantité nécessaire pour l’assemblage. Remarque : si vous ne trouvez pas une pièce dans la trousse de quincaillerie, vérifiez qu’elle n’est pas pré-assemblée.
- Page 7 ASSEMBLAGE • L’assemblage requiert deux personnes. • Les pièces du côté gauche portent l’indication « L » ou « Left » et les pièces du côté droit • Placez toutes les pièces sur un espace dégagé portent l’indication « R » ou « Right ». et retirez tout le matériel d’emballage.
- Page 8 2. Assurez-vous que le cordon d’alimentation est débranché. Retirez l’attache qui maintient le Fil du Montant (81) sur l’avant de la Base (94). Ensuite, repérez le Montant Droit (90). Demandez à une autre personne de tenir le Montant Droit près de la Base (94). Référez-vous au schéma encadré.
- Page 9 4. Tenez le Montant Droit (90) contre la Base (94). Évitez de pincer le Fil du Montant (81). Fixez le Montant Droit (90) et une Roulette (25) à l’aide de deux Vis de 3/8" x 2 3/8" (7), une Vis de 3/8"...
- Page 10 6. Repérez l’assemblage de la rampe gauche (E). Fixez l’assemblage de la rampe gauche sur le Montant Gauche (89) à l’aide de deux Vis de 5/16" x 2 1/2" (28) et deux Rondelles Étoilées de 5/16" (11) ; ne serrez pas encore complète- ment les Vis.
- Page 11 8. Vissez quatre Vis #8 x 3/4" (2) dans les assem- blages de la rampe gauche et droite (E, G) et dans les Montants Gauche et Droit (89, 90). 9. Placez la Base de la Console (64) face vers le bas sur une surface douce pour ne pas la rayer.
- Page 12 10. Repérez les Plateaux Droit et Gauche (27, 36). Fixez les Plateaux (27, 36) sur la Base de la Console (64) à l’aide de huit Vis #8 x 1/2" (10) ; ne serrez pas excessivement les Vis. Ensuite, réinstallez le Cadre de la Console (18) à...
- Page 13 12. Avec l’aide d’une deuxième personne, tenez l’as- semblage de la console (K) près des Rampes (86) (seul un côté est illustré). Branchez le fil de terre (J) de l’assemblage de la console (K) au Fil de Terre de la Console (58) sur la Barre Transversale de la Rampe (93).
- Page 14 14. Fixez la Barre Transversale de la Rampe (93) à l’assemblage de la console (K) à l’aide de quatre Vis #8 x 5/8" (1) ; vissez chacune des quatre Vis de quelques tours avant de les serrer complètement. Puis, serrez fermement les quatre Vis de 5/16"...
- Page 15 16. Insérez le Plateau (48) par l’avant du tapis de course et placez-le sur la Barre Transversale du Montant (98) comme indiqué sur le schéma. Fixez le Plateau (48) à l’aide de quatre Vis #8 x 5/8" (1) ; vissez chacune des quatre Vis de quelques tours avant de les serrer complètement.
- Page 16 18. Retirez l’Écrou de 5/16" (34) et le Boulon de 5/16" x 1 3/4" (6) du support de la Base (94). Ensuite, orientez le Loquet de Rangement (53) comme indiqué sur le schéma. Fixez l’extrémité inférieure du Loquet de Rangement (53) sur le support de la Base (94) à...
- Page 17 20. Serrez fermement les quatre Vis de 3/8" x 2 3/8" (7) et les deux Vis de 3/8" x 1 1/4" (63). Ensuite, serrez les deux Vis de 3/8" x 1 3/4" (62) ; les Roulettes (25) doivent tourner librement. Ensuite, placez le Boîtier Intérieur Gauche de la Base (99) sur l’extrémité...
- Page 18 COMMENT UTILISER LE TAPIS DE COURSE COMMENT BRANCHER LE CORDON Suivez les étapes ci-dessous pour brancher le cor- D’ALIMENTATION don d’alimentation. Ce produit doit être relié à la terre. En cas de 1. Branchez l’extrémité indiquée du cordon d’alimenta- panne ou d’un mauvais fonctionnement, la mise à la tion (A) dans la prise du tapis de course (B).
- Page 19 SCHÉMA DE LA CONSOLE COLLER L’AUTOCOLLANT D’AVERTISSEMENT et suivre des objectifs de remise en forme et accéder à de nombreuses autres fonctionnalités. Repérez les avertissements sur la console qui sont en anglais. Les mêmes avertissements en plusieurs lan- Vous pourrez également écouter votre musique d’en- gues se trouvent sur la planche d’autocollants incluse.
- Page 20 COMMENT ALLUMER L’APPAREIL COMMENT UTILISER LE MODE MANUEL IMPORTANT : si le tapis de course a été exposé à 1. Insérez la clé dans la console. des températures froides, laissez-le se réchauffer à la température ambiante avant de l’allumer. Si vous Référez-vous à...
- Page 21 4. Suivez votre progression à l’écran. Mode balayage – La console est équipée d’un mode balayage qui affiche les différentes informa- L’écran peut afficher les informations suivantes sur tions d’entraînement en boucle. Pour allumer le mode balayage, appuyez sur la touche Multi-Scan votre entrainement : (balayage multiple) ;...
- Page 22 5. Allumez le ventilateur, si vous le souhaitez. COMMENT UTILISER UN ENTRAÎNEMENT IFIT Le ventilateur comporte La console offre l’accès à une bibliothèque large et plusieurs réglages de variée d’entraînements iFIT lorsque vous téléchargez vitesse. Appuyez plu- l’application iFIT sur votre appareil intelligent et que sieurs fois sur la touche vous le connectez à...
- Page 23 4. Sélectionnez un entraînement iFIT. Pour suspendre l’entraînement, touchez simple- ment l’écran ou appuyez sur la touche Stop (arrêt). Dans l’application iFIT, appuyez sur les touches Pour reprendre l’entraînement, touchez l’icône de situées en bas de l’écran pour sélectionner soit le lecture sur l’écran ou appuyez sur la touche Start menu principal (touche Home) soit la bibliothèque (démarrer).
- Page 24 LE DÉTECTEUR CARDIAQUE EN OPTION LE MODE DES PARAMÈTRES Que votre 1. Sélectionnez le mode des paramètres. objectif soit de brûler de la Pour sélectionner le mode des paramètres, graisse ou de appuyez sur la touche Settings (paramètres). Le renforcer votre premier écran des paramètres s’affiche alors à...
- Page 25 Test d’affichage – Cet écran est destiné aux tech- Mode démo – L’option du mode démo actuelle- niciens d’entretien pour s’assurer que l’affichage ment sélectionnée s’affiche à l’écran. La console fonctionne correctement. est équipée d’un mode démo conçu pour être utilisé...
- Page 26 COMMENT PLIER ET DÉPLACER LE TAPIS DE COURSE COMMENT PLIER LE TAPIS DE COURSE COMMENT DÉPLACER LE TAPIS DE COURSE Pour éviter d’endommager le tapis de course, Avant de déplacer le tapis de course, pliez-le comme réglez l’inclinaison sur le niveau zéro avant de le décrit à...
- Page 27 ENTRETIEN ET RÉSOLUTION DES PROBLÈMES ENTRETIEN c. Vérifiez l’interrupteur situé sur le cadre du tapis de course près du cordon d’alimentation. Si l’interrup- Un entretien régulier est important pour obtenir des teur dépasse comme illustré sur le schéma (A), performances optimales et limiter l’usure. Vérifiez l’interrupteur a disjoncté.
- Page 28 PROBLÈME : la courroie mobile ralentit quand on PROBLÈME : la courroie mobile n’est pas centrée marche dessus entre les repose-pieds a. IMPORTANT : si la courroie mobile frotte contre a. Si une rallonge est nécessaire, utilisez uniquement les repose-pieds (D), elle risque de s’abimer. une rallonge à...
- Page 29 CONSEILS POUR LES EXERCICES Exercices aérobiques – Si votre but est de renforcer AVERTISSEMENT : votre système cardiovasculaire, vous devez faire des consul- exercices aérobiques, c’est à dire des exercices qui tez votre médecin avant de commencer tout nécessitent de grandes quantités d’oxygène pendant programme d’exercices physiques.
- Page 30 LISTE DES PIÈCES N° du modèle NTL89522-INT.1 R0322A N° Qté Description N° Qté Description Vis #8 x 5/8" Bague en Plastique de 9/32" Vis #8 x 3/4" Bague en Plastique de 3/8" Boulon de 5/16" x 2 1/4" Loquet de Rangement Vis de 5/16"...
- Page 31 N° Qté Description N° Qté Description Rondelle de 3/8" Attache de Câble Boulon à Épaulement de 5/16" x Bague du Moteur Écrou #8 1 3/4" Vis Mécanique #8 x 1/2" Vis de Terre – Manuel de l’Utilisateur Vis à Tête Cylindrique #8 x 1/2" Remarque : les caractéristiques sont susceptibles de changer sans notification.
- Page 32 SCHÉMA DÉTAILLÉ A N° du modèle NTL89522-INT.1 R0322A...
- Page 33 SCHÉMA DÉTAILLÉ B N° du modèle NTL89522-INT.1 R0322A...
- Page 34 SCHÉMA DÉTAILLÉ C N° du modèle NTL89522-INT.1 R0322A...
- Page 35 SCHÉMA DÉTAILLÉ D N° du modèle NTL89522-INT.1 R0322A...
- Page 36 COMMANDER DES PIÈCES DE RECHANGE Pour commander des pièces de rechange, veuillez vous référer à la page de couverture de ce manuel. Pour une assistance plus efficace, préparez les informations suivantes avant de nous contacter : • le numéro du modèle et le numéro de série du produit (voir la page de couverture de ce manuel) •...
