1 AFFICHAGES ET TOUCHES DE FONCTIONS...
1.3 Alarmes et indicateurs à diode électroluminescente
A1
A2
Etat des diodes
Toutes
• Clignotement de toutes les diodes – régulateur en mode
configuration
A1
• Clignote lorsque l'Alarme 1 est activée (éteinte lorsque désactivée).
A2
• Clignote lorsque l'Alarme 2 est activée (éteinte lorsque désactivée).
R
• S'allume en présence d'un point de consigne externe.
• S'éteint en présence d'un point de consigne interne ou d'un des quatre
points de consigne fixes (en mode points de consigne fixes multiples).
• Clignote lorsque le profil Rampe/Palier est actif.
M
• S'allume lorsque le régulateur est en mode Manuel.
• S'éteint lorsque le régulateur fonctionne en mode de régulation auto.
• Clignote lorsque le régulateur est en mode Auto-Réglant
OPI
• Une diode cachée jusqu'à son éclairage indique que la valeur de sortie
1 (chaud) est affichée dans l'écran inférieur.
OP2
• Une diode cachée jusqu'à son éclairage indique que la valeur de
sortie 2 (froid) est affichée dans l'écran inférieur.
A1
A2

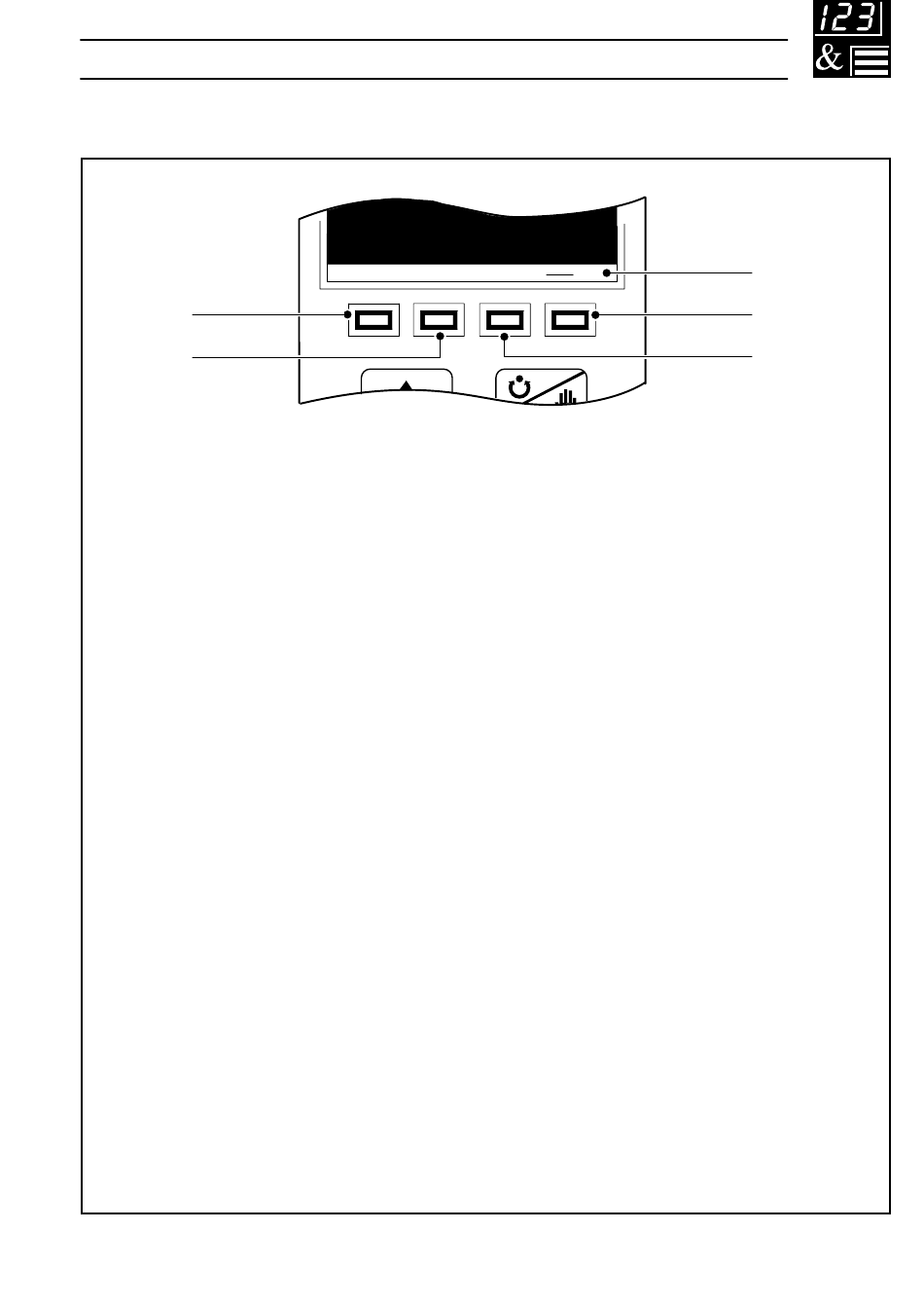

Fig. 1.3 Alarmes et indicateurs à diode
OP1
OP2
R
M
OP1
OP2
M
R
5
