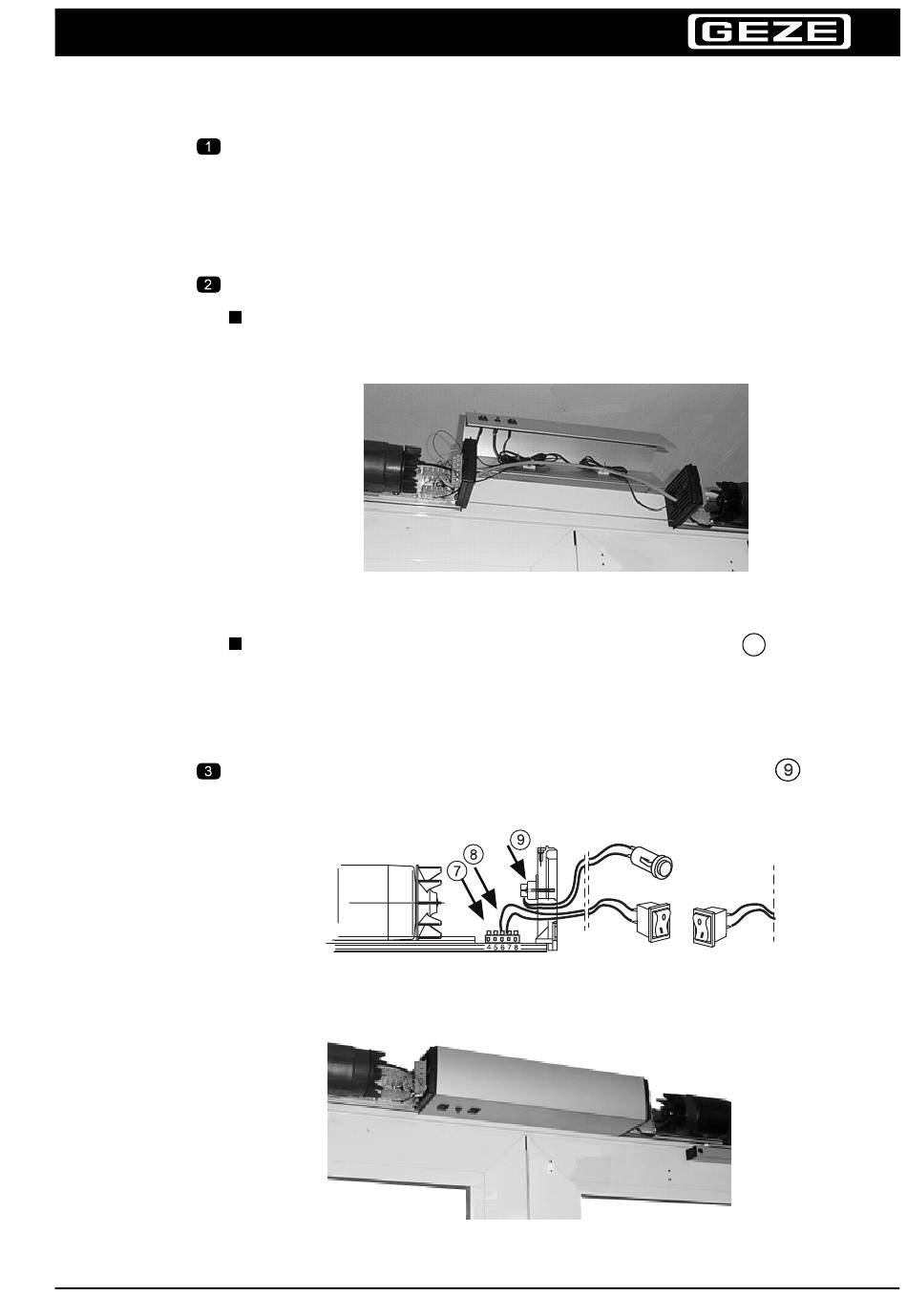

GEZE Slimdrive SD Instructions De Montage page 7

Zwischenhaube, Datei SD_ZH_A.p65
Wenn ein externer Programmschalter vorgesehen ist:
Die beiden eckigen Durchbrüche werden mit den im Zubehörbeutel Slimdrive SD
enthaltenen Blinddeckeln verschlossen.
Wenn auch keine Rauchmeldezentrale anzuschließen ist, kann die Zwischen-
haube mit den Aussparungen nach oben liegend montiert werden.
Wenn die EIN/AUS-Schalter benötigt werden:
Die im Zubehörbeutel beiliegenden neuen EIN/AUS-Schalter mit langem Kabel
in die Zwischenhaube einklipsen. Dabei die Kabel soweit als notwendig abwik-
keln und durch die freigewordenen Durchbrüche der Seitenteile einführen.
Zwischenhaube: Schalter, Taster und Verbindungskabel
Der Anschluß erfolgt wie zuvor an der selben Lüsterklemme Nr. 6+7 im
8
Grundmodul.
Zum Anschluß an die Steuerung ist Kapitel 6.3.1 der Montageanleitung
Slimdrive SD zu beachten.
Reset-Taster befestigen. Der Anschluß erfolgt an Lüsterklemme Nr. 11+12,
wie in der Anleitung F-Zubehör beschrieben.
Lüsterklemmen-Anschluß der Grundmodule
Zwischenhaube montiert
7
