Zwischenhaube, Datei SD_ZH_A.p65

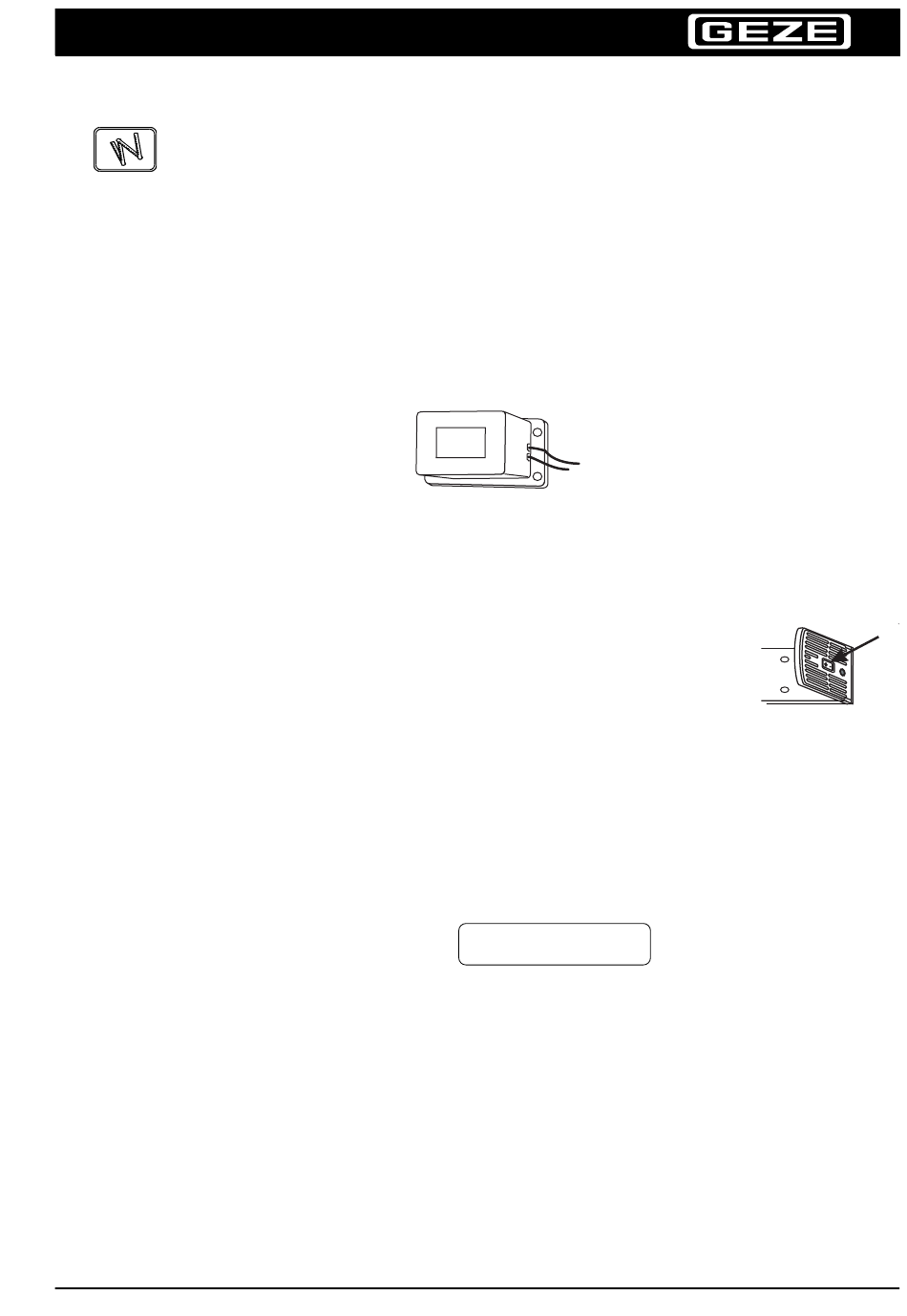

Zusatz-Netzteil
Für erhöhten Leistungsbedarf ist die verdeckte Montage eines zusätzlichen Netzteils
unter der Zwischenhaube möglich.
Die Befestigung erfolgt durch Anschrauben auf dem Türrahmen.
Auf den engen Einbauraum für das Netzteil und den evtl. Platzbedarf der Schalter und des
Tasters ist zu achten.
Kleinste mögliche Haubenlänge:
Montage
Beide werkseitig vormontierten EIN/AUS-Schalter an der Lüster-
klemme des Grundmoduls abklemmen und aus den Seitenteilen
herausklipsen: sie werden nicht benötigt und der Durchbruch dient
als Kabeldurchführung.
Ablängen der Haube:
- Fall 1: die Zwischenhaube hat bereits werkseitig die richtige Länge.
- Fall 2: die Zwischenhaube wird vor Ort abgesägt: nehmen Sie das genaue Maß an
WICHTIG: nicht versehentlich die Durchbrüche für die EIN/AUS-Schalter absägen!
- Fall 3: die Zwischenhaube wird bereits vor der Endmontage in der Werkstatt abgesägt.
Für die Haubenlänge L1 gilt:
mit Zusatz-Netzteil
ohne Netzteil
Zusatz-Netzteil
den Seitenteilen der montierten Slimdrive SD ab.
L1
= 228 mm.
min1
L1
= 98 mm
min2
L1 = B3 - 1402 mm
5
