3 Installation mécanique
3.3.5

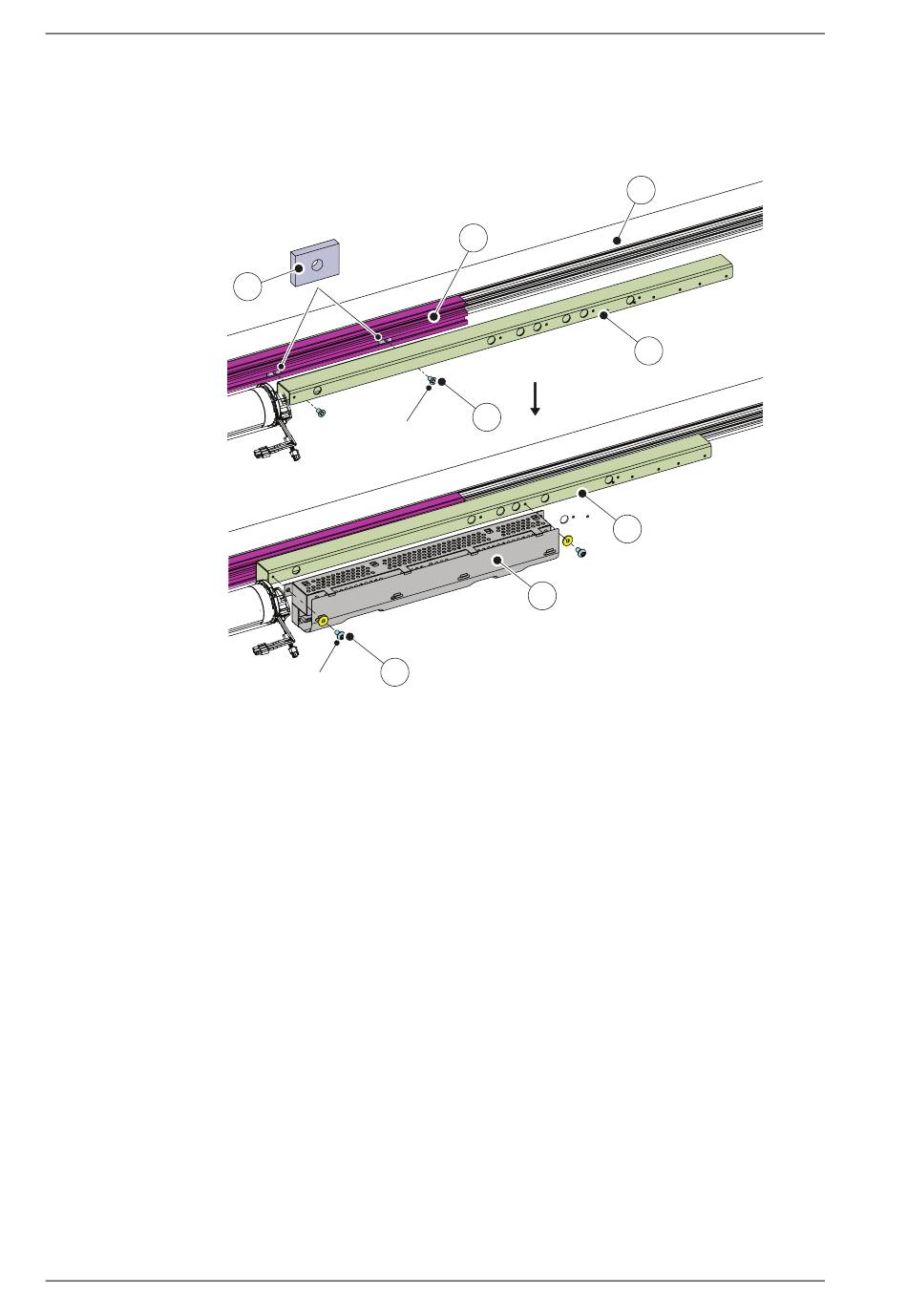

Fixez la plaque de montage et le MCU (unité de commande)
a Fixez la plaque de montage (24) à la poutre d'extension (6) à l'aide de vis (25), puis fixez le MCU
(26) à la plaque de montage (24) à l'aide des vis (9) et rondelles d'origine.
2
Poutre
4
Écrou carré : M6
6
Poutre d'extension
9
Vis : ISO 14583 (MRT) M4x6
110
4
ISO 7046 (MFX)
M6x10 (2x)
9
ISO 14583 (MRT)
M4x6 (2x)
Edition 2020-02-20
2
6
24
25
24
26
24
Plaque de montage
25
Vis : ISO 7046 (MFX) M6x10
42
Plaque de montage du moteur d'entraîneme-
nt
1019202-DIfr-FR-2.0
