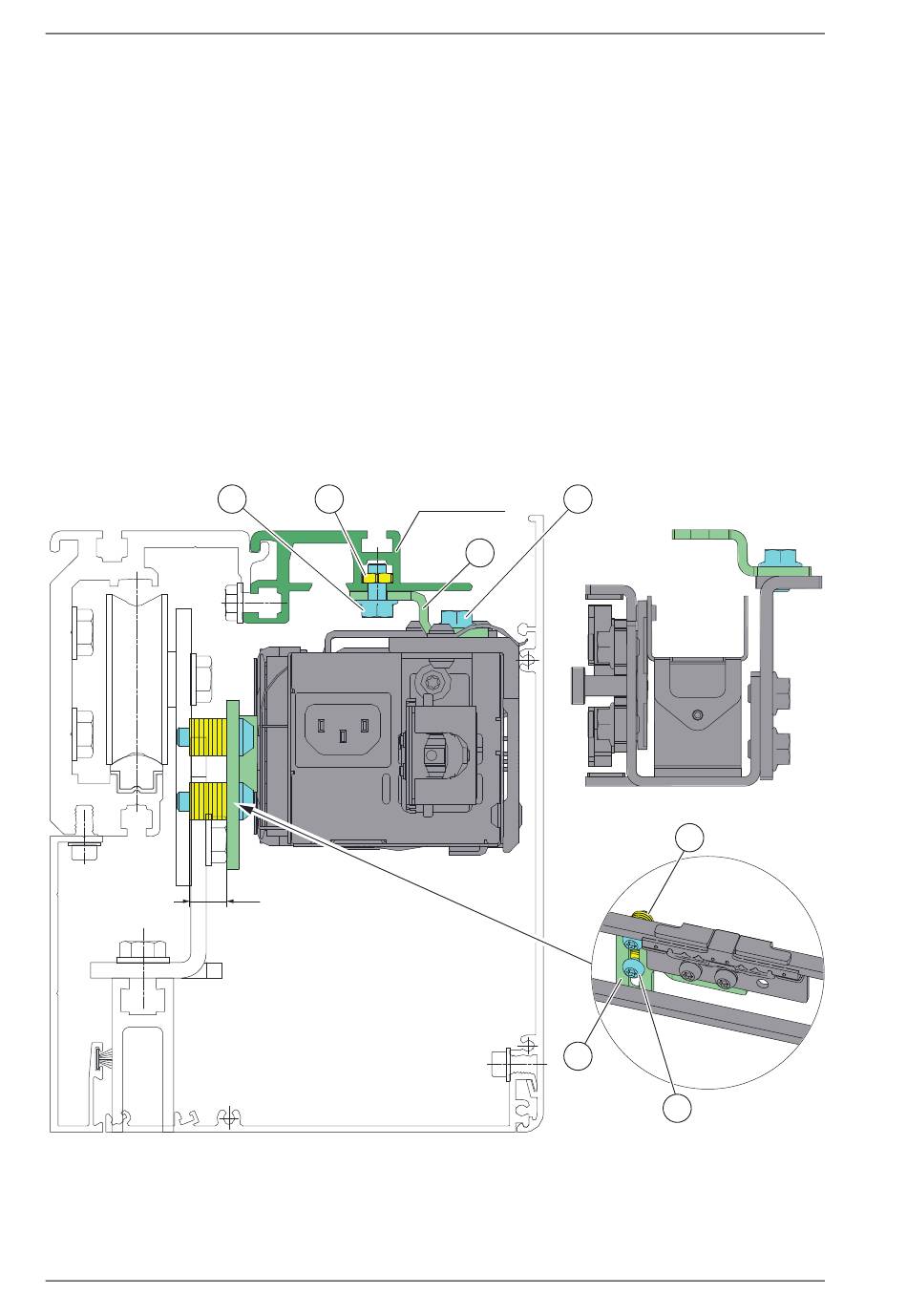

3 Installation mécanique
Record STA16/17
Remarque: * Coupez la poutre d'origine en plusieurs petits éléments.
Porte double
2/3 de la poutre d'origine pour la poutre centrale.
1/6 de la poutre d'origine pour la poulie de renvoi.
1/6 de la poutre d'origine pour le verrouillage de courroie.
Ouverture à gauche
2/3 de la poutre d'origine pour la poutre centrale.
1/3 de la poutre d'origine pour la poulie de renvoi et le verrouillage de courroie.
Ouverture à droite
2/3 de la poutre d'origine pour la poutre centrale et le verrouillage de courroie.
1/3 de la poutre d'origine pour la poulie de renvoi.
DIN 6921 (M6SF)
M6x12 FZB 8.8 (6x)
72
ISO 4035 (ML6M)
M6 FZB (6x)
32
31
12
Edition 2020-02-20
DIN 6921 (M6SF)
M6x8 FZB 8.8 (6x)
11
Original beam*
28
24
24
Support de connexion
28
Support de montage
ISO 7089 (BRB)
14
6.4x12x1.5 FZB (32x)
ISO 14583 (MRT-TT)
36
M6x20 FZB 8.8 (4x)
1019202-DIfr-FR-2.0
