3 Installation mécanique

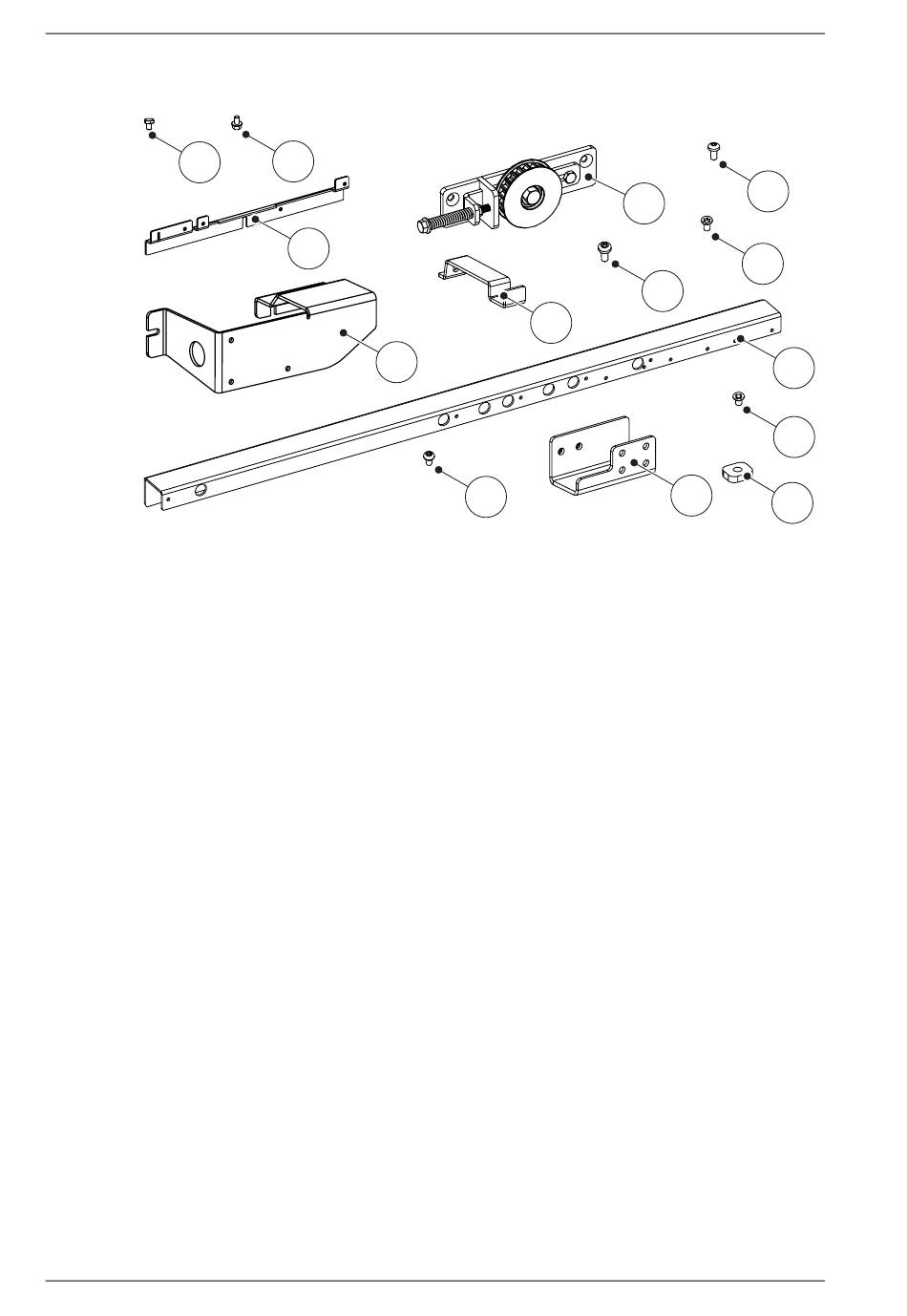

• Composants de GEZE Slimdrive
x 4
11
9 Vis : ISO 14583 (MRT) M4x6
(À utiliser en remplacement si besoin.)
11 Vis : ISO 4014 (M6S) M6x8
12 Vis : DIN 6921 (M6SF) M6x10
15 Ensemble de la poulie de renvoi
24 Plaque de montage
27 Support de transmission
104
x 4
12
x 1
41
x 1
42
Edition 2020-02-20
x 1
x 5
30
x 3
9
30 Support de câble
31 Vis : ISO 14585 ST 4,2x9,5
32 Vis : ISO 14581 (MFT) M6x12
37 Écrou : M6
38 Vis : ISO 14583 (MRT) M5x10
41 Support du PSU
42 Plaque de montage du moteur d'entraînement
x 4
38
15
x 2
x 5
32
31
24
x 2
25
x 2
x 8
27
37
1019202-DIfr-FR-2.0
