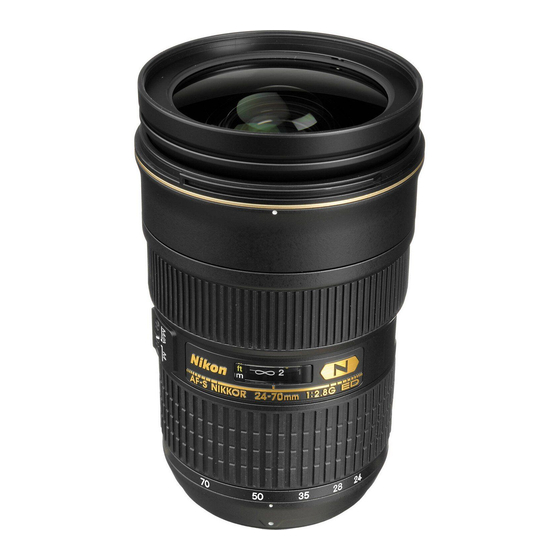

Nikon AF-S NIKKOR 24-70mm f/2.8 ED Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Nikon Manuels
  4. Objectifs de l'appareil photo
  5. AF-S NIKKOR 24-70mm f/2.8 ED
  6. Manuel d'utilisation
Nikon AF-S NIKKOR 24-70mm f/2.8 ED Manuel D'utilisation

Nikon AF-S NIKKOR 24-70mm f/2.8 ED Manuel D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
AF-S NIKKOR
24-70mm f/2.8 ED
Nano Crystal Coat
使用説明書
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manual de instrucciones (PP. 44–53)
Bruksanvisning
Instructiehandleiding
Manuale di istruzioni
(P.2–13)
(PP.14–23)
(S. 24–33)
(P. 34–43)
(S. 54–63)
(P. 64–73)
(PP. 74–83)
(P. 84–93)
(P. 94–103)
(P. 104–115)
J p
En
De
Fr
Es
Se
Nl
It
Ck
Ch
Kr

Publicité

Table des Matières
loading

Manuels Connexes pour Nikon AF-S NIKKOR 24-70mm f/2.8 ED

Sommaire des Matières pour Nikon AF-S NIKKOR 24-70mm f/2.8 ED

  • Page 1 AF-S NIKKOR 24-70mm f/2.8 ED Nano Crystal Coat 使用説明書 (P.2–13) Instruction Manual (PP.14–23) Bedienungsanleitung (S. 24–33) Manuel d'utilisation (P. 34–43) Manual de instrucciones (PP. 44–53) Bruksanvisning (S. 54–63) Instructiehandleiding (P. 64–73) Manuale di istruzioni (PP. 74–83) (P. 84–93) (P. 94–103) (P.
  • Page 2 安全上のご注意 ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。こ の「安全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々 への危害や財産への損害を未然に防止するために、重要な内容を記載しています。お 読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。 表示について 表示と意味は次のようになっています。 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う 警告 可能性が想定される内容を示しています。 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想 注意 定される内容および物的損害の発生が想定される内容を示しています。 お守りいただく内容の種類を、次の絵表示で区分し、説明しています。 絵表示の例 △記号は、 注意 （警告を含む） を促す内容を告げるものです。 図の中や近くに具体的 な注意内容 （左図の場合は感電注意） が描かれています。 記号は、 禁止 （してはいけないこと） の行為を告げるものです。 図の中や近くに 具体的な禁止内容 （左図の場合は分解禁止） が描かれています。 ●記号は、 行為を強制すること （必ずすること） を告げるものです。 図の中や近くに 具体的な強制内容 （左図の場合は電池を取り出す） が描かれています。 警 告 分解したり修理・改造をしないこと...
  • Page 3 警 告 熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメ ラの電池を取り出すこと 電池を取る そのまま使用すると火災、やけどの原因となります。電池を取り出 す際、やけどに十分注意してください。電池を抜いて、販売店また はニコンサービス機関に修理を依頼してください。 すぐに修理依頼を 水につけたり水をかけたり、雨にぬらしたりしないこと 発火したり感電の原因となります。 水かけ禁止 引火・爆発のおそれのある場所では使用しないこと プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使 用すると、爆発や火災の原因となります。 使用禁止 レンズまたはカメラで直接太陽や強い光を見ないこと 失明や視力障害の原因となります。 見ないこと 注 意 ぬれた手でさわらないこと 感電の原因になることがあります。 感電注意 製品は幼児の手の届かないところに置くこと ケガの原因になることがあります。 放置禁止 逆光撮影では、太陽を画角から十分にずらすこと 太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。 保管注意 画角から太陽をわずかに外しても火災の原因になることがあります。 使用しないときは、レンズにキャップをつけるか太陽光のあた らない所に保管すること 保管注意 太陽光が焦点を結び、火災の原因になることがあります。 三脚にカメラやレンズを取り付けたまま移動しないこと 転倒したりぶつけたりしてケガの原因になることがあります。 移動禁止 窓を閉め切った自動車の中や直射日光が当たる場所など、異常 に温度が高くなる場所に放置しないこと 内部の部品に悪い影響を与え、火災の原因となることがあります。...
  • Page 4 各部の名称 : （ ）参照頁 フード着脱指標（P.8） レンズマウントゴムリング（P.6） フォーカスリング（P.7） CPU信号接点（P.6） " 距離目盛 フォーカスモード切り換えスイッ 距離目盛基準線 チ（P.7） フード（P.8） ズームリング（P.8） フードロック解除ボタン（P.8） 焦点距離目盛 フード取り付け指標（P.8） 焦点距離目盛基準線 & フードセット指標（P.8） レンズ着脱指標...
  • Page 5 カメラ別の使用可能機能表 使用できる機能には制限・制約がある場合があります。カメラの使用説明書 もご確認ください。 露出モード オート カ メ ラ フォーカス ※ 1 D3、D2シリーズ、D1シリーズ、D300、D200、 ○ ○ ○ ○ ○ D100、D80、D70シリーズ、D50、D40シリーズ F6、F5、F100、F80シリーズ、ニコンU2、ニコンU ○ ○ ○ ○ ○ ※2 プロネア600i、プロネアS ○ ○ ○ ○ ○ F4シリーズ、F90Xシリーズ、F90シリーズ、F70D ○ ○ ○ × × ニコンUs、F60D、F50D、F-401シリーズ × ○ ○ ○...
  • Page 6 被写体までの距離情報をカメラボディー側に伝達する機能を備え、3Dマ ● ルチパターン測光機能を持ったカメラとの組み合わせでは、より的確な露 出制御を実現します。 ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非 ● 球面レンズや良好なボケ味が得られる円形絞りの採用により優れた光学性 能、描写性能を発揮します。 ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施した ● ことにより、強い太陽光が当たるスポーツ撮影から、スポットライトのあ る室内撮影まで、クリアーな画像を提供します。 最短撮影距離0.38m（焦点距離35mm〜50mmの場合）までの近接撮 ● 影が可能です。 ■ 注 記 レンズのCPU信号接点!は汚さないようにご注意ください。 ● ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、 ● D50など）に装着すると、対角線画角は61° ― 22° 50′となり、 35mm判換算では焦点距離約36mm ― 105mm相当になります。 レンズマウントゴムリング9が破損した場合は、そのまま使用せず販売 ● 店またはニコンサービスセンターに修理を依頼してください。 ワイヤレスリモートスピードライト SB-R200は、レンズ先端に2個装着 ● 可能です。...
  • Page 7 2. ピント合わせの方法 ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択でき ます。 カメラの レンズの設定モード カ メ ラ フォーカス モード D3、D2シリーズ、 マニュアル D1シリーズ、D300、 マニュアル優先 フォーカス撮影 D200、D100、D80、 （C/S） オートフォーカス撮影 （フォーカスエイド可） D70シリーズ、D50、 D40シリーズ、F6、F5、 F4シリーズ、F100、 F90Xシリーズ、F90シリーズ、 マニュアルフォーカス撮影のみ F80シリーズ、F70D、 （フォーカスエイド可） ニコンU2、ニコンU、 プロネア600i、プロネアS ニコンUs、F60D、F50D、 マニュアルフォーカス撮影のみ （C/S） F-801シリーズ、 （F-601Mを除きフォーカスエイド可） F-401シリーズ、F-601M ■M/A（マニュアル優先オートフォーカス）モードの使い方 フォーカスモード切り換えスイッチ"を［M/A］に セットします。 スイッチは、指標が合うようにセットしてくださ ● い。...
  • Page 8 3. ズーミングと被写界深度（P.116） 撮影を行う場合は、ズームリング 5 を回転させ構図を 決めてから、ピント合わせを行ってください。プレビ ュー（絞り込み）機構を持つカメラでは、撮影前に被 写界深度を確認することができます。 4. 絞り値の設定 絞り値は、カメラ側で設定してください。 5. バヨネットフードHB-40#の取り付け、取り外し ■取り付け方（図A） レンズ先端のフード着脱指標 1 とフード取り付け指 ） % を合わせて、時計回りにカチッと音が 標（ するまでフード # を回転させ、確実に取り付けます。 フード着脱指標 1 とフードセット指標（ ） & ● が合っていることを確認してください。 フードが正しく取り付けられないと撮影画面にケ ● ラレを生じますのでご注意ください。 フード先端を強くつかむと着脱が困難になります。 ● 着脱の際は、フードの根元（フード取り付け指 標 % 部分）付近を持って回転させてください。 収納時はフードを逆向きにしてレンズに取り付け...
  • Page 9 6. カメラ内蔵フラッシュ使用時のご注意 焦点距離と撮影距離によって、フラッシュの光がレンズ（フード）の先端で さえぎられて、写真の一部に影が写り込む（この現象がケラレです）ことが あります。以下のカメラでは、焦点距離と撮影距離にご注意ください。 カメラ ケラレなく撮影できる焦点距離と撮影距離 ● 焦点距離28mmでは撮影距離3m以上 D300 焦点距離35mmでは撮影距離1m以上 ● ● 焦点距離50mm以上は制約なし ● 焦点距離28mmでは撮影距離2m以上 D200 ● 焦点距離35mmでは撮影距離1m以上 焦点距離50mm以上は制約なし ● ● 焦点距離28mmでは撮影距離2.5m以上 D100 焦点距離35mmでは撮影距離1m以上 ● ● 焦点距離50mm以上は制約なし D80、D70シリーズ、 ● 焦点距離35mmでは撮影距離1m以上 焦点距離50mm以上は制約なし ● ● 焦点距離35mmでは撮影距離1.5m以上 D40シリーズ 焦点距離50mmでは撮影距離1m以上 ● ● 焦点距離70mmでは制約なし ●...
  • Page 10 7. ファインダースクリーンとの組み合わせ EC-B スクリーン EC-E カメラ ◎ ◎ ― ◎ ― ― ― ◎ ― ◎ ― F5+DP-30 ◎ ◎ ○ ◎ ◎ ― ○ ◎ ― ◎ ― F5+DA-30 ◎ ◎ ○ ◎ ◎ ― ◎ ◎ ― ◎ ―...
  • Page 11 レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿の ● ところを避けて風通しのよい場所に保管してください。また、直射日光の あたるところ、ナフタリンや樟脳のあるところも避けてください。 レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますの ● でご注意ください。 ストーブの前など、高温になるところに置かないでください。極端に温度が ● 高くなると、外観の一部に使用している強化プラスチックが変形することが あります。 9. 付属アクセサリー 77mmスプリング式レンズキャップ LC-77 裏ぶた LF-1 ● ● バヨネットフード HB-40 セミソフトケース CL-M3 ● ● 10. 別売アクセサリー 77mmネジ込み式フィルター ● 11. 使用できないアクセサリー テレコンバーター：全種類 オート接写リング：PKリング全種類 ● ● Kリング：全種類 オートリング：BR-2A/BR-4 ベローズアタッチメ ● ● ●...
  • Page 12 12. 仕 様 型 式： ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ 焦点距離： 24mm ― 70mm 最大口径比： 1：2.8 レンズ構成： 11群15枚（EDレンズ3枚、非球面レンズ3枚、ナノク リスタルコート1面） 画 角： 84° ― 34° 20′ （ニコンデジタル一眼レフカメラ ［ニコンDXフォーマット］装着時：61° ― 22° 50′） (IX240カメラ装着時：71° ― 27° 40′) 焦点距離目盛： 24、28、35、50、70mm 撮影距離情報： カメラボディーへの撮影距離情報出力可能 ズーミング： ズームリングによる回転式 ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォ ーカス、マニュアルフォーカス可能 撮影距離目盛： ∞〜0.38m、1.5ft.（併記） 最短撮影距離：...
  • Page 14 Touching the internal parts of the camera or lens could result in injury. Repairs should be performed only by qualified technicians. Should the camera or lens break open as the result of a fall or other accident, take the product to a Nikon- authorized service representative for inspection after unplugging the product and/or removing the battery.
  • Page 15 Nomenclature ( ): Reference page 1 Lens hood mounting index (p.19) 9 Lens mount rubber gasket (p.17) 2 Focus ring (p.18) ! CPU contacts (p.17) 3 Distance scale " Focus mode switch (p.18) 4 Distance index line # Lens hood (p.19) 5 Zoom ring (p.19) $ Lens hood lock release button (p.19) 6 Focal length scale...

  • Page 16: Major Features

    F50-Series/N50*, F-401x/N5005*, F-401s/ N4004s*, F-401/N4004* F-801s/N8008s*, F-801/N8008*, F-601 /N6000* F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cameras (except F-601 /N6000*) : Possible : Impossible *Sold exclusively in the USA. **Sold exclusively in the USA and Canada. *1 P includes AUTO (General-Purpose Program) and Vari-Program System.

  • Page 17: Important

    • More accurate exposure control is possible when this is mounted on a Nikon camera having 3D Matrix Metering capability, because subject distance information is transferred from the lens to the camera body. • The use of three aspherical and three ED (extra-low dispersion) lens elements ensures sharp pictures virtually free of color fringing.
  • Page 18 2. Focusing Set your camera’s focus mode selector according to this chart. Lens’ focus mode Camera’s Cameras focus mode D3, D2-Series, D1-Series, D300, D200, Manual focus D100, D80, D70-Series, D50, Autofocus with (Focus assist D40-Series, F6, F5, F4-Series, F100, (C/S) manual priority is available.) F90X/ N90s*, F90-Series/N90*,...
  • Page 19 3. Focusing, zooming, and depth of field (p.116) First turn the zoom ring 5 until the desired composition is framed in the viewfinder before focusing. If your camera has a depth of field preview (stop-down) button or lever, depth of field can be observed while looking through the camera viewfinder.
  • Page 20 6. Taking flash pictures using cameras with a built-in flash Vignetting is the darkening of the corners around the image that occurs when the light emitted from the flash is obstructed by the lens hood, or lens barrel depending on the focal length or shooting distance. Cameras Usable focal length / Shooting distance •...
  • Page 21 7. Recommended focusing screens Various interchangeable focusing screens are available for certain Nikon SLR cameras to suit any picture-taking situation. The ones recommended for use with this lens are: Screen EC-B Camera EC-E ◎ ◎ ― ◎ ― ― ― ◎...

  • Page 22: Standard Accessories

    15 elements in 11 groups (3 ED glass, 3 aspherical and 1 Nano Crystal Coat-deposited lens elements) Picture angle: 84° – 34°20’ [61° – 22°50’ with Nikon digital SLR (Nikon DX format) cameras; 71° – 27°40’ with IX240 system cameras]...
  • Page 23 Output to camera body Zoom control: Manually via separate zoom ring Focusing: Nikon Internal Focusing (IF) system (utilizing an internal Silent Wave Motor); manually via separate focus ring Shooting distance scale: Graduated in meters and feet from 0.38m (1.5 ft.) to infinity (∞)
  • Page 24 Stoß (z. B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Schalten Sie die Kamera bei einer Fehlfunktion sofort aus Entnehmen Sie bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera...
  • Page 25 Nomenclature ( ): Reference page 1 Montagemarkierung für ! CPU-Kontakte (S. 27) " Fokusschalter (S. 28) Gegenlichtblende (S. 29) 2 Entfernungseinstellring (S. 28) # Gegenlichtblende (S. 29) 3 Entfernungsskala $ Gegenlichtblende- 4 Markierung für Entfernungsskala Entriegelungstaste (S. 29) 5 Zoomring (S. 28) % Montagemarkierung der 6 Brennweitenskala Gegenlichtblende (S.

  • Page 26: Die Wichtigsten Merkmale

    *2 Manuelle Belichtungssteuerung (M) nicht möglich. 1. Einführung Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24-70mm f/2,8G ED entschieden haben. Dieses hochwertige Objektiv mit Innenfokussierung (IF) und Silent Wave Motor (s) bietet einen besonders schnellen und nahezu geräuschlosen Autofukusbetrieb.

  • Page 27: Wichtige Hinweise

    ■Wichtige Hinweise • Halten Sie die CPU-Kontakte ! sauber und schützen Sie sie vor Beschädigung. • Wird das Objektiv mit Nikon Digital-SLR-Kameras (Nikon DX-Format), wie etwa der Modelle der D2-Serie sowie Modell D50 verwendet, beträgt der Bildwinkel 61° – 22°50’ und der Brennweitenbereich entspricht 36 – 105 mm bei einer Kleinbildformatkamera.
  • Page 28 ■Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus) 1 Stellen Sie den Fokusschalter " auf [M/A]. Hinweis: Dabei muss der Schalter so eingestellt sein, dass die Markierung genau mit der Aufschrift [M/A] fluchtet. 2 Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings 2 und gleichzeitigem Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kamera...
  • Page 29 5. Verwenden der Bajonett-Gegenlichtblende HB-40 # ■Anbringen der Gegenlichtblende (Abb. A) Richten Sie die Montagemarkierungen an Objektiv 1 und ) % aneinander aus und drehen Gegenlichtblende ( Sie die Gegenlichtblende # im Uhrzeigersinn, bis sie hörbar einrastet. • Stellen Sie sicher, dass die Kontrollmarkierung ( &...
  • Page 30 6. Blitzaufnahmen mit Kameras mit eingebautem Blitz Unter Vignettierung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht von der Gegenlichtblende oder, je nach Brennweite oder Aufnahmedistanz, vom Objektivtubus verdeckt wird. Kameras Verwendbare Brennweite/Aufnahmedistanz • 28 mm / 3 m oder länger D300 •...
  • Page 31 7. Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt. EC-B Einstellscheibe EC-E Kamera ◎ ◎ ― ◎ ― ― ― ◎...

  • Page 32: Optionales Zubehör

    8. Pflege des Objektivs • Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zurückzulassen.

  • Page 33: Technische Daten

    15 Linsen in 11 Gruppen (3 Linsen aus ED-Glas, 3 aus asphärisch und eine mit Nanokristallvergütung) Bildwinkel: 84° – 34°20’ [61° – 22°50’ bei Nikon-Digitalkameras (Nikon DX- Format); 71° – 27°40’ bei IX240-Kameras] Brennweitenskala: 24, 28, 35, 50, 70mm Entfernungsdaten: Übermittlung an die Kamera...

  • Page 34: Remarques Concernant Une Utilisation En Toute Sécurité

    Si l’appareil ou l’objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service agréé Nikon pour le faire vérifier après avoir débranché le produit et/ou retiré l'accumulateur ou les piles.
  • Page 35 Nomenclature ( ): Page de référence 1 Repère de montage du parasoleil ! Contacts électroniques (p. 37) " Commutateur de mode de mise (p.39) 2 Bague de mise au point (p. 38) au point (p. 38) 3 Échelle des distances # Parasoleil (p.39) 4 Ligne de repère des distance $ Bouton de verrouillage du parasoleil...

  • Page 36: Appareils Utilisables Et Fonctions Disponibles

    à la mise au point manuelle. • Un contrôle d’exposition plus précis est possible quand cet objectif est monté sur un appareil Nikon à mesure matricielle 3D, parce que l’information de distance au sujet est transférée de l’objectif au boîtier.

  • Page 37: Mise Au Point

    ■Important • Veillez à ne pas salir ni endommager les contacts électroniques !. • Lorsqu’il est monté sur les reflex numériques Nikon (format Nikon DX) telles les séries D2 et D50, le champ angulaire de l’objectif devient 61°- 22°50’ et la focale équivalente en 24 x 36 mm est d’environ 36 mm-105 mm.

  • Page 38: Autofocus Avec Priorité Manuelle (Mode M/A)

    ■Autofocus avec priorité manuelle (Mode M/A) 1 Réglez le commutateur de mode de mise au point " sur [M/A]. Remarque : Assurez-vous de régler le commutateur de sorte que l’indicateur s’aligne précisément sur [M/A]. 2 Cela permet la mise au point automatique, mais il est possible d’utiliser la priorité...

  • Page 39: Réglage De L'ouverture

    4. Réglage de l’ouverture Réglez l’ouverture sur le boîtier. 5. Utilisation d’un parasoleil à baïonnette HB-40 # ■Fixation du parasoleil (Fig. A) Alignez le repère de fixation ( situé sur le parasoleil avec le repère de montage situé sur l’objectif, puis tournez le parasoleil dans le sens horaire jusqu’au déclic d’arrêt pour le bloquer.

  • Page 40: Prise De Vues Avec Un Appareil À Flash Intégré

    6. Prise de vues avec un appareil à flash intégré Le vignettage est l’assombrissement des coins de l’image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil, ou la monture de l’objectif en fonction de la focale ou de la distance de prise de vue. Appareils Focale à...

  • Page 41: Verres De Visée Recommandés

    7. Verres de visée recommandés Divers verres de visée sont disponibles pour certains appareils photo reflex Nikon qui s’adaptent à toutes les conditions de prise de vue. Les verres recommandés avec cet objectif sont listés ci-dessous : Verre EC-B Appareil EC-E ◎...

  • Page 42: Accessoires Fournis

    L’emploi d’autres accessoires peut ne pas être adapté avec cet objectif. Lisez attentivement le manuel d’utilisation de l’accessoire pour les détails. 12. Caractéristiques Type d’objectif : Objectif Zoom-Nikkor AF-S de type G avec microprocesseur intégré et monture à baïonnette Nikon. Focale : 24mm–70mm Ouverture maximale: f/2,8 Construction optique : 15 lentilles en 11 groupes (3 lentilles en verre ED, 3 lentilles asphériques et 1 lentille bénéficiant d’un...
  • Page 43 Champ angulaire: 84° – 34°20’ [61° – 22°50’ avec un appareil numérique Nikon (format Nikon DX); 71° – 27°40’ sur les appareils de système IX240] Focales : 24, 28, 35, 50, 70mm Informations de distance : Communiquée au boîtier de l'appareil photo Zooming: Manuel avec bague de zoom séparée...
  • Page 44 Si a causa de un golpe u otro tipo de accidente la cámara o el objetivo se rompen y quedan abiertos, desenchufe el producto y/o retire la batería, y a continuación lleve el producto a un centro de servicio técnico autorizado Nikon para su revisión. Apague inmediatamente el equipo en caso de funcionamiento defectuoso Si observa que sale humo o que la cámara o el objetivo desprenden un olor...
  • Page 45 Nomenclatura ( ): Página de referencia 1 Indice de montura de la visera del 9 Junta de goma de montaje del objetivo (p.49) objetivo (p. 47) 2 Anillo de enfoque (p. 48) ! Contactos CPU (p. 47) 3 Escala de distancias "...

  • Page 46: Principales Funciones

    Serie F60/N60*, Serie F55/Serie N55*, Serie F50/N50*, F-401x/N5005*, F-401s/ N4004s*, F-401/N4004* F-801s/N8008s*, F-801/N8008*, F-601 /N6000* F3AF, F-601/N6006*, F-501/N2020**, Nikon MF cámaras (excepto F-601 /N6000*) : Posible : Imposible *De venta exclusiva en los EE.UU. **De venta exclusiva en los EE.UU. y Canadá.
  • Page 47 • Tenga cuidado de no manchar o dañar los contactos de la CPU !. • Cuando se monta en las cámaras SLR digitales Nikon (formato Nikon DX) como las de la serie D2 y la D50, el ángulo de imagen del objetivo se vuelve de 61°– 22°50’ y su distancia focal equivalente a 35 mm es de aproximadamente 36 –...
  • Page 48 2. Enfoque Ajuste el selector de modo de enfoque de su cámara de acuerdo con este cuadro: Modo de enfoque del objetivo Modo de enfoque Cámaras de la cámara D3, Serie D2, Serie D1, D300, D200, Enfoque Enfoque manual D100, D80, Serie D70, D50, autom tico (Con ayuda Serie D40, F6, F5, Serie F4, F100,...
  • Page 49 3. Enfoque, zoom y profundidad de campo (p.116) En primer lugar, gire el anillo de zoom 5 hasta que quede encuadrada la composición que desee en el visor antes de enfocar. Si la cámara dispone de una palanca o botón de vista previa de profundidad de campo (cierre de iris), la profundidad del campo puede observarse mientras mira a través del visor de la cámara.
  • Page 50 6. Haga fotografías con flash en la cámara que tengan flash incorporado El viñeteado es el oscurecimiento de las esquinas alrededor de la imagen que ocurre cuando la luz emitida por el flash es obstruida por la visera del objetivo, o el cilindro del objetivo, dependiendo de la distancia focal o de la distancia de disparo.
  • Page 51 7. Pantallas de enfoque recomendadas Hay diferentes pantallas de enfoque intercambiables para algunas cámaras SLR de Nikon apropiados para cualquier situación fotográfica. Las recomendadas para utilizar con este objetivo son las que aparecen en la lista a continuación. Pantalla EC-B EC-E Cámara...

  • Page 52: Accesorios Estándar

    • Para proteger al objetivo frontal, está disponible un filtro NC. También una visera # contribuirá a proteger la parte frontal del objetivo. • Cuando se guarde el objetivo en su estuche, colocarle las dos tapas. • Cuando no se vaya a utilizar el objetivo durante largo tiempo, guardarlo en un lugar fresco y seco para evitar la formación de moho.
  • Page 53 1 objetivo con recubrimiento nanocristalino) Angulo de imagen: 84° – 34°20’ [61° – 22°50’ con cámaras digitales Nikon (Formato Nikon DX); 71° – 27°40’ con cámaras de sistema IX240] Escala de distancias: 24, 28, 35, 50, 70mm Información de distancia: Salida al cuerpo de la cámara...
  • Page 54 Om du råkar tappa eller stöta till kameran så att den öppnas avlägsnar du batteriet eller kopplar från nätadaptern och lämnar in produkten på ett auktoriserat Nikon-servicecenter. Stäng omedelbart av produkten om något fel uppstår Om det kommer rök eller någon ovanlig lukt från kameran tar du genast ur...
  • Page 55 Terminologi ( ): Referenssida 1 Riktmärke för montering av 9 Gummipackning för objektivgänga (s. 57) ! CPU-kontakter (s. 57) objektivkåpan (s. 59) 2 Fokusring (s. 58) " Fokuslägesväljare (s. 58) 3 Avståndsmätare # Objektivkåpa (s. 59) 4 Distansindikeringslinje $ Frigöringsknapp för objektivkåpan (s. 59) 5 Zoomring (s.
  • Page 56 • Autofokusering med manuellt åsidosättande är en funktion som gör det möjligt att byta snabbt från autofokus till manuell fokusering. • Mer exakt exponeringskontroll kan användas när objektivet är monterat på en Nikon-kamera med funktioner för 3D-matrixmätning, eftersom informationen om avstånd till motivet överförs från objektivet till kamerahuset.
  • Page 57 • Objektivets bildvinkel är 61°–22°50' och dess brännvidd ungefär 36–105 mm motsvarande 35 mm-format när det är monterat på Nikons digitala SLR- kameror (Nikon DX-format), till exempel i D2-serien och D50. • Om gummipackningen för objektivgänga 9 skadas bör du besöka närmaste auktoriserade Nikon-återförsäljare eller Nikon-servicecenter för reparation.
  • Page 58 2. Fokusering Ställ in kamerans fokuseringsratt enligt tabellen nedan. Objektivets fokuseringsläge Kamerans Kameror fokuseringsläge D3, D2-serien, D1-serien, D300, Manuell D200, D100, D80, D70-serien, Autofokus med fokusering (C/S) D50, D40-serien, F6, F5, F4-serien, manuell prioritet (Fokuseringshjälp F100, F90X, F90-serien, F80-serien, kan användas.) F75-serien, F70-serien, F65-serien, Pronea 600i, Pronea S Manuell fokusering...
  • Page 59 3. Fokusering, zoomning och skärpedjup (s. 116) Först vrider du zoomringen 5 tills önskad komposition visas i sökaren innan du fokuserar. Om kameran har skärpedjupskontroll (stop-down) kan du se skärpedjupet genom att titta i kamerans sökare. 4. Ställa in bländaren Ställ in bländaren på...
  • Page 60 6. Ta blixtbilder med en kamera med inbyggd blixt Vinjettering är ett fenomen som innebär att bilden blir mörkare i hörnen på grund av att blixtljuset blockeras av objektivkåpan eller objektivröret beroende på brännvidden eller tagningsavståndet. Kameror Brännvidd/fotograferingsavstånd som kan användas •...
  • Page 61 7. Rekommenderade mattskivor Flera olika utbytbara mattskivor kan användas för vissa av Nikons digitala SLR- kameror så att de passar för alla fotograferingssituationer. Nedanstående skivor rekommenderas för användning med det här objektivet. EC-B Skiva EC-E Kamera ◎ ◎ ― ◎ ―...

  • Page 62: Specifikationer

    • När du förvarar objektivet i objektivväskan sätter du på både främre och bakre locket. • Förvara objektivet på ett svalt och torrt ställe för att förhindra mögelbildning när objektivet inte ska användas under en längre period. Förvara även objektivet så att det inte kommer i kontakt med direkt solljus eller kemikalier, till exempel kamfer eller naftalin.
  • Page 63 Bildvinkel: 84° – 34°20' [61° – 22°50' med Nikons digitala SLR-kameror (Nikon DX-format), 71° – 27°40' med IX240-systemkameror] Brännviddsskala: 24, 28, 35, 50, 70 mm Avståndsinformation: Utdata till kamerahuset Zoomkontroll: Manuell via en separat zoomring Fokusering: Nikons system för internfokusering (IF) (med en...

  • Page 64: Veiligheidsinstructies

    Nikon erkende servicedienst nadat u de stekker van het product uit het stopcontact hebt gehaald en/of de batterij hebt verwijderd.
  • Page 65 Terminologie (referentiepagina) 1 Montage-index voor zonnekap (p. 69) 9 Rubberen pakking van 2 Scherpstelring (p. 68) objectiefvatting (p. 67) 3 Afstandsschaal ! CPU-contacten (p. 67) 4 Afstandsindexlijn " Schakelaar voor scherpstelstand (p. 68) 5 Zoomring (p. 69) # Zonnekap (p. 69) 6 Schaal brandpuntsafstand $ Ontgrendelknop voor zonnekap (p.

  • Page 66: Belangrijkste Functies

    F4-serie, F90X, F90-serie, F70-Serie F60-serie, F55-serie, F50-serie, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF-camera's (behalve F-601M) : Mogelijk : Niet mogelijk *1 P inclusief AUTO (algemeen programma) en onderwerpsstanden (Digital Vari-Program). *2 Handmatig (M) is niet beschikbaar.
  • Page 67 ■Belangrijk • Let erop dat de CPU-contacten ! niet vuil worden of beschadigen. • Bij bevestiging op een Nikon digitale SLR-camera (Nikon DX-formaat), zoals de D2-serie en de D50, wordt de beeldhoek 61°–22°50' en bedraagt de brandpuntsafstand in kleinbeeldequivalent circa 36 – 105 mm.
  • Page 68 2. Scherpstelling Stel de selectieknop voor de scherpstelstand op de camera in aan de hand van de onderstaande tabel. Scherpstelstand van objectief Scherpstelstand Camera’s van camera D3, D2-serie, D1-serie, D300, D200, Handmatige Autofocus met D100, D80, D70-serie, D50, scherpstelling handmatige D40-serie, F6, F5, F4-serie, F100, (C/S) (hulpverlichting is...
  • Page 69 3. Scherpstellen, zoomen en scherptediepte (p.116) Draai voordat u scherpstelt aan de zoomring 5 totdat de gewenste compositie in de zoeker wordt weergegeven. Als de camera een knop of hendel voor scherptedieptecontrole heeft, kunt u de scherptediepte controleren terwijl u door de zoeker van de camera kijkt.
  • Page 70 6. Flitsfoto’s maken met camera’s met ingebouwde flitser Vignettering is het donker worden van de hoeken van het beeld en dit treedt op omdat het licht van de flitser gehinderd wordt door de zonnekap of het objectief, afhankelijk van de brandpuntsafstand of de afstand tot het onderwerp. Camera’s Bruikbare brandpuntsafstand / opnameafstand •...
  • Page 71 7. Aanbevolen matglazen Er zijn diverse verwisselbare matglazen beschikbaar voor bepaalde Nikon- reflexcamera's die geschikt zijn voor allerlei soorten opnamen. De aanbevolen matglazen voor dit objectief zijn: Matglas EC-B EC-E Camera ◎ ◎ ― ◎ ― ― ― ◎ ―...

  • Page 72: Standaardaccessoires

    Andere accessoires zijn mogelijk niet geschikt voor gebruik met dit objectief. Raadpleeg zorgvuldig de handleiding van het accessoire voor meer informatie. 12. Specificaties Type objectief: G-type AF-S DX Zoom-Nikkor-objectief met ingebouwde CPU en Nikon-bajonetvatting Brandpuntsafstand: 24–70mm Maximaal diafragma: f/2,8 Objectiefconstructie:...
  • Page 73 Beeldhoek: 84° – 34°20' [61° – 22°50' met Nikon digitale spiegelreflexcamera's (Nikon DX-formaat); 71° – 27°40' met IX240-camera's] Schaal brandpuntsafstand: 24, 28, 35, 50, 70mm Afstandsinformatie: Doorgegeven aan camerabody Zoomen: Handmatig via aparte zoomring Scherpstelling: Nikon IF-systeem (Internal Focusing) met interne Silent Wave Motor;...
  • Page 74 Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altro incidente, la fotocamera o l’obiettivo dovessero rompersi, portare il prodotto presso un punto assistenza Nikon autorizzato per l’ispezione, dopo averlo scollegato dalla presa e/o rimosso la batteria.
  • Page 75 Nomenclature ( ): Pagina di riferimento 9 Guarnizione in gomma della montatura 1 Indice di montaggio del paraluce (p. 79) dell’obiettivo (p. 77) ! Contatti CPU (p. 77) 2 Anello di messa a fuoco (p. 78) " Interruttore del modo di messa a fuoco 3 Scala delle distanze 4 Contrassegno distanza (p.

  • Page 76: Caratteristiche Principali

    Serie F4, F90X, serie F90, serie F70 Serie F60, serie F55, serie F50, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501, Nikon MF fotocamere (tranne F-601M) : Possible : Impossible *1 P include AUTO (Programma d’uso generico) e il sistema Vari-Program.
  • Page 77 ■Importante! • Fate attenzione a non sporcare o danneggiare i contatti CPU !. • Qualora installato su fotocamere reflex digitali Nikon (formato DX), quali le serie D2 e D50, l’angolo di campo dell’obiettivo diviene 61°– 22°50' e la sua lunghezza focale equivalente a quella di un 35 mm risulta di circa 36 –...

  • Page 78: Messa A Fuoco

    2. Messa a fuoco Posizionare il selettore del modo di messa a fuoco della fotocamera in conformità alla seguente tabella: Modo di messa a fuoco dell’obiettivo Modo di messa a fuoco della fotocamera Fotocamere Messa a fuoco D3, serie D2, serie D1, D300, manuale precendenza (C/S)
  • Page 79 3. Messa a fuoco, zoom e profondità di campo (p.116) Ruotare innanzitutto l’anello dello zoom 5 finché la composizione desiderata sia contenuta nel mirino, quindi procedere alla messa a fuoco. Se la vostra fotocamera è dotata di pulsante o leva per l’anteprima della profondità di campo (stop-down), è...
  • Page 80 6. Per scattare foto con flash con macchine con flash incorporato La vignettatura è la riduzione della luminosità ai margini dell’immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto, in base alla lunghezza focale o alla distanza di ripresa. Fotocamere Lunghezza focale / Distanza di scatto utili •...
  • Page 81 7. Schermi di messa a fuoco consigliati Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a ogni situazione di ripresa. Gli schermi consigliati per l’uso con questo obiettivo sono elencati sotto.: Schermo EC-B...

  • Page 82: Accessori In Dotazione

    12. Caratteristiche tecniche Tipo di obiettivo Obiettivo AF-S Zoom-Nikkor tipo G con CPU incorporata e attacco a baionetta Nikon. Lunghezza focale: 24mm–70mm Apertura massima: f/2,8 Costruzione obiettivo: 15 elementi in 11 gruppi (3 lenti in vetro ED, 3 lenti...
  • Page 83 Misurati sul riferimento del piano focale fotocamera Zoom: Manuale mediante anello dello zoom separato Messa a fuoco: Sistema di messa a fuoco interna (IF) Nikon (utilizza un motore interno Silent Wave); manuale mediante anello di messa a fuoco separato Scala delle distanze di ripresa: Graduata in metri e piedi da 0,38m all’infinito (∞)
  • Page 84 安全操作注意事項 警告 勿自行拆卸 觸動相機或鏡頭的內部零件可能會導致受傷-修理只能由有資格的維 修技師進行-如果由於掉落或其它事故導致相機或鏡頭拆散﹐在切斷 產品電源和（或）取出電池後﹐請將產品送至尼康授權的維修中心進 行檢查- 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味時﹐請立刻取出電池﹐注意避 免燃燒-若繼續使用可能導致受傷-請在取出電池或切斷電源後﹐將 器材送到尼康授權的維修中心進行檢查維修- 勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備﹐可能會導致爆炸或火災- 勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光﹐可能會導致永久性的視覺損 傷- 請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中- 使用相機和鏡頭時應注意以下事項 • 保持相機或鏡頭干燥﹐否則可能導致火災或引起電擊- • 請勿使用濕手處置或接觸設備﹐否則可能引起電擊- • 當進行背光拍攝時﹐請不要把太陽包含在畫面之內- 太陽光可能會通過透鏡匯聚在鏡頭的鏡身內﹐并引起火災-當太陽 接近取景畫面﹐也有可能引起火災- • 如果鏡頭要長期擱置不用﹐請蓋上前鏡頭蓋和後鏡頭蓋﹐并在儲存 鏡頭時要避免直接日照﹐否則可能導致火災﹐因為鏡頭可能使日光 聚焦於某一物體-...
  • Page 85 名稱 （）：參考頁 鏡頭遮光罩安裝標誌（P.88） 鏡頭安裝橡皮墊圈（P.87） 對焦環（P.87） CPU觸點（P.87） " 距離刻度 對焦模式開關（P.87） 距離標線 鏡頭遮光罩（P.88） 變焦環（P.88） 鏡頭遮光罩鎖定釋放鈕 焦距刻度 鏡頭遮光罩接頭標誌（P.88） & 焦距刻度標線 鏡頭遮光罩設定標誌（P.88） 安裝標誌...
  • Page 86 適用的相機及可用的功能 有些功能可能受到限制-詳情請參閱您的相機說明書- 曝光模式 相機 自動對焦 D3﹑D2系列﹑D1系列﹑D300﹑D200﹑D100﹑D80﹑ D70系列﹑D50﹑D40系列 F6﹑F5﹑F100﹑F80系列﹑ F75系列﹑F65系列 Pronea 600i﹑Pronea S* F4系列﹑F90X﹑F90系列﹑F70系列 F60系列﹑F55系列﹑F50系列﹑ F-401x﹑F-401s﹑F-401 F-801s﹑F-801﹑F-601 F3AF﹑F-601﹑F-501﹑Nikon MF 相機（F-601 除外） : 可能 : 不可能 *1：P包括AUTO（通用程序）及可變程序系統- *2：無手動模式（M）可用- 1. 前言 謝謝您購買AF-S尼克爾24-70mm f/2.8G ED鏡頭-這是一個高性能的 內部對焦（IF）鏡頭﹐採用寧靜波動馬達驅動對焦機構﹐以英文 “寧靜”的第一字母S為標誌-自動對焦過程流暢﹑安靜﹐幾乎一瞬間 就能完成- ■ 主要特色 • 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M）模式- • 自動對焦有手動撤銷功能﹐可以隨時從自動對焦換到手動對焦- •...
  • Page 87 ■ 注意事項 • 注意不要弄臟或損壞CPU觸點!- • 本鏡頭裝在尼康SLR數字式（尼康DX格式）相機﹐如D2系列和 D50上時﹐鏡頭畫面視角變成61°∼22°50'﹐與其35毫米相當的焦 距約為36∼105毫米- • 如果鏡頭安裝橡皮墊圈9損壞時﹐請務必讓附近的尼康指定經銷 商或服務中心修理- • 鏡頭前方共計可以安裝2盞無線遙控閃光燈SB-R200- 2. 對焦 按下表設定相機對焦模式： 鏡頭聚焦模式 相機 相機 聚焦模式 D3﹑D2系列﹑D1系列﹑D300﹑ 自動對焦和 手控聚焦 D200﹑D100﹑D80﹑D70系列﹑ (C/S) 手控先決 （有輔助聚焦功能） D50﹑D40系列﹑F6﹑F5﹑F4系 列﹑F100﹑F90X﹑F90系列﹑ F80系列﹑F75系列﹑F70系列﹑ 手控聚焦（有輔助聚焦功能） F65系列﹑Pronea 600i﹑Pronea S F60系列﹑F55系列﹑ 手控聚焦（除了F-601 外﹐ F50系列﹑F-801s﹑ (C/S) 都有輔助聚焦功能） F-801﹑F-601 ﹑...
  • Page 88 3. 聚焦﹑變焦與景深（P.116） 對焦前先轉動變焦環5﹐直至在取景窗框架內 獲得滿意的構圖-如果相機上有景深預覽（定 格）鈕或杆﹐則可在從取景窗觀看時觀察景深- 4. 光圈設定 在相機機身上設定光圈- 5. 使用卡口式鏡頭遮光罩HB-40# ■ 安裝鏡頭遮光罩（圖A） 將鏡頭遮光罩上的鏡頭遮光罩接頭標誌（ ） %對準鏡頭上的鏡頭遮光罩安裝標誌1﹐然後 順時針旋轉鏡頭遮光罩#﹐直至聽到咔嗒聲轉 不動為止- • 確認鏡頭遮光罩安裝標誌1對準鏡頭遮光罩 設定標誌（ ）&- • 若未正確安裝鏡頭罩﹐會產生暈映- • 為了便於裝卸鏡頭罩﹐應抓住其底座（鏡頭 遮光罩接頭標誌%部分）而不是外緣- • 存放鏡頭罩時﹐要反方向裝在相機上- ■ 拆除鏡頭遮光罩（圖B） 持續按住鏡頭遮光罩鎖定釋放鈕$﹐逆時針旋轉 鏡頭遮光罩#﹐將其拆除-...
  • Page 89 6. 使用帶內置閃光燈的相機拍攝閃光照片 光暈是指閃光燈發出的燈光因焦距的差異被鏡頭罩或鏡筒遮住時﹐ 圖像的周邊出現的變黑現象- 相機 可用焦距∕拍攝距離 • 28mm∕3m以上 D300 • 35mm∕1m以上 • 50mm以上∕無限制 • 28mm∕2m以上 D200 • 35mm∕1m以上 • 50mm以上∕無限制 • 28mm∕2.5m以上 D100 • 35mm∕1m以上 • 50mm以上∕無限制 • 35mm∕1m以上 D80﹑D70系列﹑D50 • 50mm以上∕無限制 • 35mm∕1.5m以上 D40系列 • 50mm∕1m以上 • 70mm以上∕無限制 • 50mm∕1m以上 F80系列...
  • Page 90 7. 請使用聚焦屏 各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景- 下面所列可用於本鏡頭： 聚焦屏 EC-B 相機 EC-E F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20 ◎: 最佳聚焦 ○: 可能聚焦 取景窗內有輕微暈映或波紋圖形﹐但膠片上不會有- —— : 是指相機上不帶取景器屏- 空白意為不宜使用-因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝影 和微縮攝影﹐因此﹐不在此限- • 使用B和E聚焦屏時﹐請參閱B和E的聚焦屏一欄-...
  • Page 91 8. 鏡頭的維護保養 • 使用吹風刷清掃鏡頭表面-如想清除鏡頭上的污垢時﹐請用柔軟乾 淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭-在擦拭鏡頭 時﹐請繞a圓圈自中心向周圍擦拭﹐注意不要在鏡片上留下痕跡或 碰撞外部的部件- • 切勿使用稀釋劑或苯溶液去清潔鏡頭﹐因有可能損傷鏡頭﹐或造成 火災﹐或損害健康- • 為了保護前鏡頭鏡片﹐可以使用NC濾光鏡-鏡頭遮光罩#也有助於 保護鏡頭的前鏡片- • 當把鏡頭保存在鏡盒中時﹐請蓋好前蓋和後蓋- • 當鏡頭準備長時間不用時﹐一定要保存在涼爽乾燥的地方以防生 黴-而且﹐不可放在陽光直接照射或放有化學藥品樟腦或衛生丸等 的地方- • 注意不要濺水於鏡頭上或落到水中﹐因為將會生鏽而發生故障- • 鏡頭的一部分部件採用了強化塑料-不要把鏡頭放置在高溫的地 方﹐以免損壞- 9. 標準配件 • 77mm按扣式前鏡蓋LC-77 • 後鏡蓋LF-1 • 卡口式鏡頭遮光罩HB-40 • 半軟盒CL-M3 10. 選購附件 • 77mm旋入式濾色鏡 11. 不兼容的配件 •...
  • Page 92 12. 規 格 鏡頭類型： G型AF-S Zoom-Nikkor鏡頭﹐具有內置CPU（中央處理 器）和尼康卡口座- 焦 距： 24-70mm 最大光圈： f/2.8 鏡頭構造： 11組15件（3片ED鏡片﹑3片非球面鏡片和1個裝有納 米晶體層的鏡頭原件） 圖像角度： 84°-34°20' 〔使用尼康數字式相機（尼康DX格式）為61°-22°50'； 使用IX240系統相機時為71°-27°40'〕 焦距刻度： 24﹑28﹑35﹑50﹑70mm 距離信息： 輸入機身 變 焦︰ 手控用獨立變焦環 對 焦： 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立對焦環 拍攝距離 刻 度： 刻度自0.38m至無限遠（∞） 最短焦距： 在24mm時為0.41m；在28mm時為0.39m；在35∼50mm 時為0.38m；在70mm時為0.40m 光圈葉片數: 9片（圓形） 光 闌：...
  • Page 93 相机及相关产品中有毒有害物质或元素的名称、 含量及环保使用期限说明 有毒有害物质或元素 环保使用 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 期限 （Pb） （Hg） （Cd） （Cr （ VI） ） （PBB） （PBDE） 相机外壳和镜筒（金属制） 相机外壳和镜筒（塑料制） 机械元件 3 光学镜头、棱镜、滤镜玻璃 4 电子表面装配元件（包括电子元件） 5 机械元件，包括螺钉、包括螺母和垫圈等 注： 有毒有害物质或元素标识说明 表示该有毒有害物质或元素在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的 限量要求以下。 表示该有毒有害物质或元素至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准 规定的限量要求。但是，以现有的技术条件要使相机相关产品完全不含有上述有毒有害物 质极为困难，并且上述产品都包含在《关于电气电子设备中特定有害物质使用限制指令 2002/95/EC》的豁免范围之内。 环保使用期限 此标志的数字是基于中华人民共和国电子信息产品污染控制管理办法及相关标准，表示该产品 的环保使用期限的年数。请遵守产品的安全及使用注意事项，并在产品使用后根据各地的法律、...
  • Page 94 安全操作注意事項 警告 勿自行拆卸 觸動相機或鏡頭的內部零件可能會導致受傷。修理只能由有資格的維 修技師進行。如果由於掉落或其它事故導致相機或鏡頭拆散，在切斷 產品電源和（或）取出電池後，請將產品送至尼康授權的維修中心進 行檢查。 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味時，請立刻取出電池，注意避 免燃燒。若繼續使用可能導致受傷。請在取出電池或切斷電源後，將 器材送到尼康授權的維修中心進行檢查維修。 勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致爆炸或火災。 勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光，可能會導致永久性的視覺損 傷。 請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口中。 使用相機和鏡頭時應注意以下事項 • 保持相機或鏡頭干燥，否則可能導致火災或引起電擊。 • 請勿使用濕手處置或接觸設備，否則可能引起電擊。 • 當進行背光拍攝時，請不要把太陽置在畫面之內。 太陽光或會聚焦在鏡頭的鏡身內，並會引致著火燃燒。當太陽照近 畫面時，也可能引致著火。 • 如果鏡頭要長期擱置不用，請蓋上前鏡頭蓋和後鏡頭蓋，并在儲存 鏡頭時要避免直接日照，否則可能導致火災，因為鏡頭可能使日光 聚焦於某一物體。...
  • Page 95 名稱 （）：參考頁 鏡頭遮光罩安裝標誌（P.99） 鏡頭安裝橡皮墊圈（P.97） 對焦環（P.98） CPU觸點（P.97） " 距離刻度 對焦模式開關（P.98） # 鏡頭遮光罩（P.99） 距離標線 $ 鏡頭遮光罩鎖定釋放鈕 變焦環（P.98） % 鏡頭遮光罩接頭標誌（P.99） 焦距刻度 & 鏡頭遮光罩設定標誌（P.99） 焦距刻度標線 安裝標誌...
  • Page 96 適用的相機及可用的功能 有些功能可能受到限制。詳情請參閱您的相機說明書。 曝光模式 相機 自動對焦 D3、D2系列、D1系列、D300、D200、D100、 D80、D70系列、D50、D40系列 F6、F5、F100、F80系列、F75系列、F65系列 Pronea 600i、Pronea S* F4系列、F90X、F90系列、F70系列 F60系列、F55系列、F50系列、F-401x、F-401s、 F-401 F-801s、F-801、F-601 F3AF、F-601、F-501、 Nikon MF 相機（F-601 除外） : 可能 : 不可能 *1：P包括AUTO（通用程序）及可變程序系統。 *2：無手動模式（M）可用。 1. 前言 謝謝您購買AF-S尼克爾24-70mm f/2.8G ED鏡頭。這是一個高性 能的內部對焦（IF）鏡頭，採用寧靜波動馬達驅動對焦機構，以英 文“寧靜”的第一字母S為標誌。自動對焦過程流暢、安靜，幾乎一 瞬間就能完成。 ■ 主要特色 • 用對焦模式開關可方便地選擇自動對焦（A）和手動對焦（M） 模式。 • 自動對焦有手動撤銷功能﹐可以隨時從自動對焦換到手動對焦。...
  • Page 97 • 采用3片非球面鏡和3片ED（超低色散）鏡片可有效地消除色差， 從而确保圖像清晰。同時，又利用9片光圈葉片形成一個近乎圓形的 光圈開孔，使主體前後焦點之外的景物形成舒心悅目的模糊影像。 • 在部分鏡片上的納米結晶塗層（Nano Cystal Coat） ，由晴天的戶 外，到射燈照明的戶內場景，均可確保在不同的拍攝情況下可以獲 得清晰的影像。 • 可能的最近對焦距離在35∼50毫米時為0.38米時。 ■ 注意事項 • 注意不要弄臟或損壞CPU觸點!。 • 本鏡頭裝在尼康SLR數字式（尼康DX格式）相機，如D2系列和 D50上時，鏡頭畫面視角變成61°∼22°50'，與其35毫米相當的焦 距約為36∼105毫米。 • 如果鏡頭安裝橡皮墊圈9損壞時，請務必讓附近的尼康指定經銷 商或服務中心修理。 • 鏡頭前方共計可以安裝2盞無線遙控閃光燈SB-R200。 2. 對焦 按下表設定相機對焦模式： 鏡頭聚焦模式 相機 相機 聚焦模式 D3、D2系列、D1系列、D300、 自動對焦和 手控聚焦 D200、D100、D80、 (C/S) 手控先決 （有輔助聚焦功能） D70系列、D50、D40系列、...
  • Page 98 ■ 自動對焦和手控補償（M/A模式） 1 將對焦模式開關"設定在〔M/A〕 。 注意：請務必按照指示器正好對準〔M/A〕的 原則設定開關。 2 仍有自動對焦，但可通過操作獨立的手控對焦 環2，來手控補償對焦，此時，應輕壓快門釋 放鈕或相機上備有的AF起始鈕（AF-ON） 。 3 要取消手控補償時，再次輕按快門按鈕或相機 上的AF啟用按鈕。此時，相機將回到自動對焦 模式。 3. 聚焦、變焦與景深（P.116） 對焦前先轉動變焦環5，直至在取景窗框架內獲 得滿意的構圖。如果相機上有景深預覽（定格） 鈕桿，則可在從取景窗觀看時觀察景深。 4. 光圈設定 在相機機身上設定光圈。...
  • Page 99 5. 使用卡口式鏡頭遮光罩HB-40# ■ 安裝鏡頭遮光罩（圖A） 將鏡頭遮光罩上的鏡頭遮光罩接頭標誌（ ） %對準鏡頭上的鏡頭遮光罩安裝標誌1，然後順 時針旋轉鏡頭遮光罩#，直至聽到咔嗒聲轉不動 為止。 • 確認鏡頭遮光罩安裝標誌1對準鏡頭遮光罩設 定標誌（ ）&。 • 若未正確安裝鏡頭罩，會產生暈映。 • 為了便於裝卸鏡頭罩，應抓住其底座（鏡頭遮 光罩接頭標誌%部分）而不是外緣。 • 存放鏡頭罩時，要反方向裝在相機上。 ■ 拆除鏡頭遮光罩（圖B） 持續按住鏡頭遮光罩鎖定釋放鈕$，逆時針旋轉 鏡頭遮光罩#，將其拆除。...
  • Page 100 6. 使用帶內置閃光燈的相機拍攝閃光照片 光暈是指閃光燈發出的燈光因焦距的差異被鏡頭罩或鏡筒遮住時， 圖像的周邊出現的變黑現象。 相機 可用焦距∕拍攝距離 • 28mm∕3m以上 D300 • 35mm∕1m以上 • 50mm以上∕無限制 • 28mm∕2m以上 D200 • 35mm∕1m以上 • 50mm以上∕無限制 • 28mm∕2.5m以上 D100 • 35mm∕1m以上 • 50mm以上∕無限制 • 35mm∕1m以上 D80、D70系列、D50 • 50mm以上∕無限制 • 35mm∕1.5m以上 D40系列 • 50mm∕1m以上 • 70mm以上∕無限制 • 50mm∕1m以上 F80系列...
  • Page 101 7. 請使用聚焦屏 各種聚焦屏可通用於尼康SLR相機的任何相應的攝影場景。 下面所列可用於本鏡頭： 聚焦屏 EC-B 相機 EC-E F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20 ◎: 最佳聚焦 ○: 可能聚焦 取景窗內有輕微暈映或波紋圖形，但膠片上不會有。 —: 是指相機上不帶取景器屏。 空白意為不宜使用。因為M型聚焦屏可同時用1：1放大倍率進行宏觀攝 影和微縮攝影，因此，不在此限。 • 使用B和E聚焦屏時，請參閱B和E的聚焦屏一欄。...
  • Page 102 8. 鏡頭的維護保養 • 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污垢時，請用柔軟 乾淨的棉布或鏡頭清潔紙沾點酒精或鏡頭清潔液擦拭。在擦拭鏡 頭時，請繞著圓圈自中心向周圍擦拭，注意不要在鏡片上留下痕 跡或碰撞外部的部件。 • 切勿使用稀釋劑或苯溶液去清潔鏡頭，因有可能損傷鏡頭，或造 成火災，或損害健康。 • 為了保護前鏡頭鏡片，可以使用NC濾光鏡。鏡頭遮光罩#也有助 於保護鏡頭的前鏡片。 • 當把鏡頭保存在鏡盒中時，請蓋好前蓋和後蓋。 • 當鏡頭準備長時間不用時，一定要保存在涼爽乾燥的地方以防生 黴。而且，不可放在陽光直接照射或放有化學藥品樟腦或衛生丸 等的地方。 • 注意不要濺水於鏡頭上或落到水中，因為將會生鏽而發生故障。 • 鏡頭的一部分部件採用了強化塑料。不要把鏡頭放置在高溫的地 方，以免損壞。 9. 標準配件 • 77mm按扣式前鏡蓋LC-77 • 後鏡蓋LF-1 • 卡口式鏡頭遮光罩HB-40 • 半軟盒CL-M3 10. 選購附件 • 77mm旋入式濾色鏡 11. 不兼容的配件 •...
  • Page 103 12. 規 格 鏡頭類型： G型AF-S Zoom-Nikkor鏡頭，具有內置CPU（中央 處理器）和尼康卡口座。 焦 距： 24-27mm 最大光圈： f/2.8 鏡頭構造： 11組15件（3片ED鏡片、3片非球面鏡片和1個裝有 納米晶體層的鏡頭原件） 圖像角度： 84°-34°20' 〔使用尼康數字式相機（尼康DX格式）為61°-22°50'； 使用IX240系統相機時為71°-27°40'〕 焦距刻度： 24、28、35、50、70mm 距離信息： 輸入機身 變 焦︰ 手控用獨立變焦環 對 焦： 尼康內聚焦（IF）系列（使用內裝靜噪波導馬達） 手控則用獨立對焦環 拍攝距離 刻 度： 刻度自0.38m至無限遠（∞） 最短焦距： 在24mm時為0.41m；在28mm時為0.39m；在 35∼50mm時為0.38m；在70mm時為0.40m 光圈葉片數： 9片（圓形） 光 闌：...
  • Page 104 안전상의 주의 사항 사용하기 전에 ‘안전상의 주의 사항’ 을 자세히 읽고 올바르게 사용하십시오. 이‘안전상의 주의 사항’ 에는 제품을 안전하고 올바르게 사용하게 함으로써 사 용자와 다른 사람들의 부상 또는 재산상의 손해를 사전에 방지하기 위한 중요 한 내용이 기재되어 있습니다. 읽은 후에는 반드시 사용하시는 분이 언제라도 쉽게...
  • Page 105 뜨거워 지거나, 연기가 나거나, 타는 냄새가 나는 등의 이상 현상시에는 즉시 카메라 전지를 분리하십시오. 전지를 분리하 십시오. 그대로 사용을 계속하면 화재 및 화상의 원인이 됩니다. 전지를 분리할 때에는 화상을 입지 않도록 충분히 주의해 주십시오. 전지 를 분리하고 판매점 또는 니콘 서비스 센터에 수리를 요청하십시오. 즉시...
  • Page 106 각부의 명칭 ): 참조 페이지 1 렌즈 후드 마운팅 표시선 (p. 110) 9 렌즈 마운트 고무 개스킷개스 2 포커스 링 (p. 109) 킷 (p. 108) 3 거리계 ! CPU 접점 (p. 108) 4 거리 표시선 " 포커스 모드 스위치 (p. 109) 5 줌...
  • Page 107 카메라별 사용 가능 기능 각 카메라에 따라서 사용 가능한 기능에 제한이 있습니다. 보다 상 세한 내용은 사용하는 카메라의 사용 설명서를 참조하시기 바랍니 다. *1 P에는 오토(범용 프로그램)와 멀티 프로그램 시스템이 포함됩니다. *2수동(M)은 사용할 수 없습니다. 1. 서론 AF-S NIKKOR 24-70mm f/2.8G ED 렌즈를 구입해 주셔서 감사합니다.
  • Page 108 •매뉴얼 오버라이드 기능을 사용하는 오토 포커싱이 가능해 오토 포커싱에서 실시간으로 매뉴얼 포커싱으로 전환이 가능합니다. •피사체의 거리 정보가 렌즈에서 카메라 본체로 전송되므로 3D 멀티 패턴 측광이 가능한 니콘 카메라에 장착할 경우 보다 정교한 노출 조정이 가능합니다. •3개의 비구면 렌즈와 3개의 ED(초저분산) 렌즈의 구성으로 윤 곽이...
  • Page 109 2. 포커싱 아래 표에 따라 사용하는 카메라의 포커스 모드 셀렉터를 설정해 주십시오. 매뉴얼 오버라이드를 사용한 오토 포커스(M/A 모드) 1 포커스 모드 스위치 "를 [M/A]로 맞춥니다. 주의 : 눈금이 정확히 [M/A]에 맞도록 스위치 를 맞춰 주십시오. 2 오토 포커스 기능을 사용하면서도 카메라의 셔터...
  • Page 110 3. 포커싱, 주밍, 심도(p. 116) 포커싱 전에 먼저 뷰파인더 프레임 내에 원하 는 구도가 잡힐 때까지 줌 링 5을 돌립니다. 사용하는 카메라에 심도 프리뷰(스탑다운) 버튼이나 레버가 있는 경우에는 카메라 뷰파 인더를 통해 심도를 확인할 수 있습니다. 4. 조리개 설정 카메라 본체의 조리개를 설정합니다. 5.
  • Page 111 6. 카메라 내장 플래시를 사용한 플래시 사진 촬영 비네팅 현상은 초점 거리 또는 촬영 거리에 따라 플래시에서 조사 되는 빛이 렌즈 후드 또는 경통에 의해 방해되어 이미지의 모서리 나 외곽 부분이 어두워지는 현상입니다. 카메라 가능 초점 거리 / 촬영 거리 •...
  • Page 112 7. 권장 포커싱 스크린 일부 Nikon SLR카메라의 경우에는 사진을 촬영하는 상황에 따라 호환 가능한 다양한 포커싱 스크린을 사용할 수 있습니다. 이 렌 즈와의 사용을 위해서 권장하는 것은 다음과 같습니다. EC-B EC-E ◎ ◎ ― ◎ ― ― ― ◎ ―...
  • Page 113 •렌즈를 닦을 때 시너 또는 벤젠은 절대 사용하지 마십시오. 렌 즈 손상 또는 발화의 원인이 될 수 있으며 건강에 악영향을 줄 수 있습니다. •NC 필터를 사용해 전면 렌즈 요소를 보호할 수 있습니다. 또한 렌즈 후드 #도 전면 렌즈의 보호에 도움이 됩니다. •렌즈를...
  • Page 114 24, 28, 35, 50, 70mm 거리 정보: 카메라 본체에 표시 줌 조정: 각각의 줌 링을 사용한 수동 조정 포커싱: Nikon Internal Focusing (IF) 시스템 (내장된 초음파 모터 사용), 각각의 포커스 링을 사용한 수동 조정 촬영 거리계: 0.38m에서 무한(∞)까지 최대 근접 초점 거리: 0.41(24mm이하에서), 0.39(28mm이하에...
  • Page 122 ニコンサービス機関にて新しい使用説明書をお求めください （有料） 。 No reproduction in any form of this manual, in whole or in part (except for brief quotation in critical articles or reviews), may be made without written authorization from NIKON CORPORATION. NIKON CORPORATION FUJI BLDG., 2-3, MARUNOUCHI 3-CHOME, CHIYODA-KU, TOKYO 100-8331, JAPAN Printed in Japan TT7H02 ( B1 ) 7MAA40B1-- ▲...
