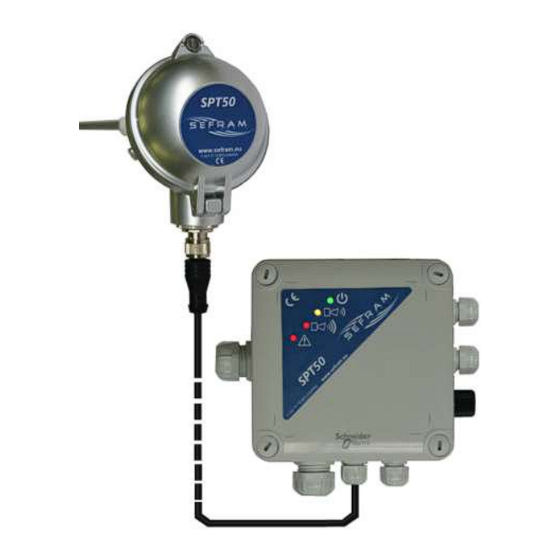

- Page 1 CONTROLEUR EMISSION POUSSIERES 11bis, PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0574.0623 Page 1 sur 15...
- Page 2 Il dispose également d’un Boite de raccordement report 4-20mA du rejet détecté (en option). - RACCORDEMENTS Les réglages du SPT50 se font à partir de la base de - REGLAGE/CALIBRATION raccordement utilisateur, soit : - SORTIE 4-20MA avec une console de réglage à...
- Page 3 Alimenté par la boite de raccordement en 24VDC - Protections : Par fusible auto réarmable - Température de fonctionnement : Partie extérieure au conduit, corps du capteur SPT50 : -20° à 60°C Partie intérieure au conduit : flux <150°C (capteur SPT 50 standard) - Température de stockage :...
- Page 4 CONTROLEUR EMISSION POUSSIERES MONTAGE, ENCOMBREMENT ET FIXATION : Capteur : Le capteur est directement fixé sur la gaine à surveiller dans les conditions suivantes : - Filetage G1/2" - Placé dans une portion rectiligne suivant schéma ci-après, - Sur une gaine métallique reliée à la terre, la continuité de terre entre la sonde et le tronçon de gaine doit être assurée.
- Page 5 CONTROLEUR EMISSION POUSSIERES Vis verrouillage couvercle Tête sonde PE M20 Contre-écrou inox Filetage cylindrique G1/2 Pièce de liaison inox Isolant PTFE 3 vis de fixation de la canne Canne version ATEX Notice Technique FI 72.0574.0623 Page 5 sur 15...
- Page 6 CONTROLEUR EMISSION POUSSIERES Boite de raccordement : ISO16b : alimentation ISO16b : sorties relais ISO12 : connexion capteur ISO12 : sortie 4-20mA Capacité de serrage des PE : Connecteur M12-4PTS Pour connexion console de réglage ISO 12 De 3 à 6 mm Ou cordon USB/PC pour réglage ISO 16b De 5 à...
- Page 7 CONTROLEUR EMISSION POUSSIERES Fixations : soit fixation par l’arrière du boitier : 4 fixations pour vis diamètre 4mm Vue de derrière soit fixation par l’avant avec utilisation d’un kit : 4 fixations Kit de montage : Vue de devant Notice Technique FI 72.0574.0623 Page 7 sur 15...
- Page 8 Les conducteurs des câbles seront souples et auront une section comprise entre 0,25 et 1,5 mm BASE : A noter : Aucun capteur autre que le SPT50 n’est autorisé à être raccordé à la base sous risque de détérioration du produit. Alimentation 24VDC : Connexions communication 24VDC =>...
- Page 9 Communication Entrée/Sortie 2x0.25² blindé entrelacé Blindage raccordé à la TERRE aux 2 extrémités du câble Capteur SPT50 4x0.5² blindé Blindage raccordé à la TERRE côté BASE Connexion CAPTEUR <> BASE DE RACCORDEMENT : Vue de la carte capteur : tableau1: Côté...
- Page 10 CONTROLEUR EMISSION POUSSIERES REGLAGES / CALIBRATION : Le réglage du SPT50 se fait en connectant une console de réglage ou un PC sur le connecteur M12 (sur le côté droit de la base SPT50. Connecteur M12 du SPT50: Broches connecteur M12 signal N°...
- Page 11 Plusieurs SPT50 peuvent être connectés sur le même réseau Modbus grâce à un identifiant ajustable. Les SPT50 sont alors câblés en série sur le réseau Modbus. Pour le câblage, le boitier de raccordement dispose de 2 PE (1 pour le câble venant du boitier précédent et un autre pour le câble qui va au boitier suivant).
- Page 12 CONTROLEUR EMISSION POUSSIERES Table d’échange Modbus : N° Adr. mod- mod- Contenu HEXA- DECI- DECI- Non utilisé Flags fonctionnement Bit0 : =1 si alarme rejet (rejet moyen sur x minute>seuil alarme) Bit1 : =1 si alerte rejet (rejet moyen sur x minute>seuil alerte) Bit2 : =1 si alarme température haute Bit3 : -réservé- Bit4 : -réservé-...
- Page 13 CONTROLEUR EMISSION POUSSIERES SIGNALISATIONS : Led verte : Clignote si en fonctionnement Led orange : Allumée fixe si alerte rejet Led rouge : Allumée fixe si alarme rejet Led rouge : Éteinte en fonctionnement normal Allumée fixe si non-communication avec le capteur Code clignotement selon problème : 2 fois : alarme température 3 fois : problème électronique (issu capteur)
- Page 14 La base de raccordement SPT50 est conforme aux directives européennes en vigueur (directives CEM) auxquelles elle est soumise. Le capteur SPT50 est conforme aux directives européennes en vigueur (directives CEM) auxquelles il est soumis. Toutefois, il existe une version conforme à la Directive ATEX.
- Page 15 +la notice technique spécifique à l’appareil l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et normes Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises en vigueur les plus récentes.
