- Page 1 PRESSOSTAT PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0289.0921 Page 1 sur 9...
-
Page 2: Table Des Matières

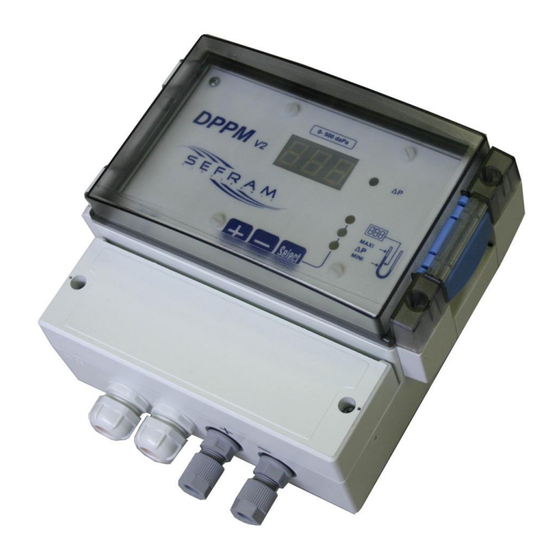

PRESSOSTAT SOMMAIRE : DESCRIPTION : Le DPPM est un appareil de mesure de pression différentielle Page ou relative. La lecture est donnée par un afficheur type «led» - DESCRIPTION haute luminosité. - CARACTERISTIQUES L’état des seuils est donné par un relais (normalement excité) et - PRESENTATION DE LA la visualisation se fait par led sur la face avant. -
Page 3: Caracteristiques
PRESSOSTAT CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : Voir façade de l’appareil Tension d’alimentation - Consommation (courant nominal) : Intensité en mA 230V + ou – 10% 50-60Hz 115V + ou – 10% 50-60Hz 48V + ou – 10% 50-60Hz 24V + ou –... -
Page 4: Presentation De La
PRESSOSTAT PRESENTATION DE LA FACE AVANT : Gamme de l’appareil Led verte : état DP Led jaune : Mode lecture pression Led jaune : Réglage du seuil DP maxi Led jaune : Réglage du seuil DP mini Touche + et – pour Tension d’alimentation Touche de sélection des de l’appareil... -
Page 5: Affichage Defauts
PRESSOSTAT AFFICHAGE DEFAUTS : - "CFx" si défaut configuration à la mise sous tension de l’appareil (x représente un code erreur), une vérification des paramètres est alors nécessaire : - CF0: zéro DP - CF1: échelle DP - CF2: seuil DPMAX - CF3: seuil DPMIN - Réarmement de ces défauts par appui sur la touche «... -
Page 6: Raccordements
PRESSOSTAT RACCORDEMENTS : Les raccordements doivent se faire hors tension. Les bornes de raccordement sont accessibles après démontage du couvercle du compartiment inférieur. Version AC Version DC ENCOMBREMENT ET FIXATION : Notice Technique FI 72.0289.0921 Page 6 sur 9... -
Page 7: Precaution
PRESSOSTAT PRECAUTIONS : Si un changement de fusible doit être effectué, le remplacer par un fusible de même calibre Éviter l’entrée d’air poussiéreux aux prises de pression. Prendre les précautions nécessaires pour satisfaire aux caractéristiques de l’appareil (surtension, surpressions, etc.). Pour conditions d’exploitation particulières : nous consulter Les interventions doivent toujours être réalisées par un personnel dûment qualifié... -
Page 8: Instructions
+la notice technique spécifique à l’appareil l’appareil a été intégré de façon conforme, satisfait à l’ensemble Les appareils SEFRAM sont conçus pour être montés, mis en des directives, législations, ordonnances et normes en vigueur service et utilisés conformément aux caractéristiques reprises les plus récentes. -
Page 9: Garantie
PLACE GUTENBERG 59175 TEMPLEMARS CONFORMITE Le coffret DPPM V2 est conforme aux directives européennes en vigueur (directives CEM et BT) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à proximité de produits agréés CE.
