C
ONDITIONS AMBIANTES
Température de fonctionnement : 0...50°C
Température de stockage: -20...70°C
Humidité: maximum 90% HR, sans condensation
Diode jaune POWER
U1-U8
Diode verte U1
Diode verte U2
Diode verte U3
Diode verte U4
Diode verte U5
Diode verte U6
lDiode verte U7
Diode verte U8
Diode jaune POWER
U9-U12
Diode verte U9
Diode verte U10
Diode verte U11
Diode verte U12
Diode jaune POWER
U13-U16
Diode verte U13
Diode verte U14
Diode verte U15
Diode verte U16
Diode rouge alarme
Les connexions frontales du module comportent:
• Alimentation 24Vdc ±25% 8A max.
• Sorties 24Vdc ±25% 2A max.
Utiliser un câble unipolaire, section 1,5 mm
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
Pour UL: la température max de l'air autour du dispositif est de
50°C

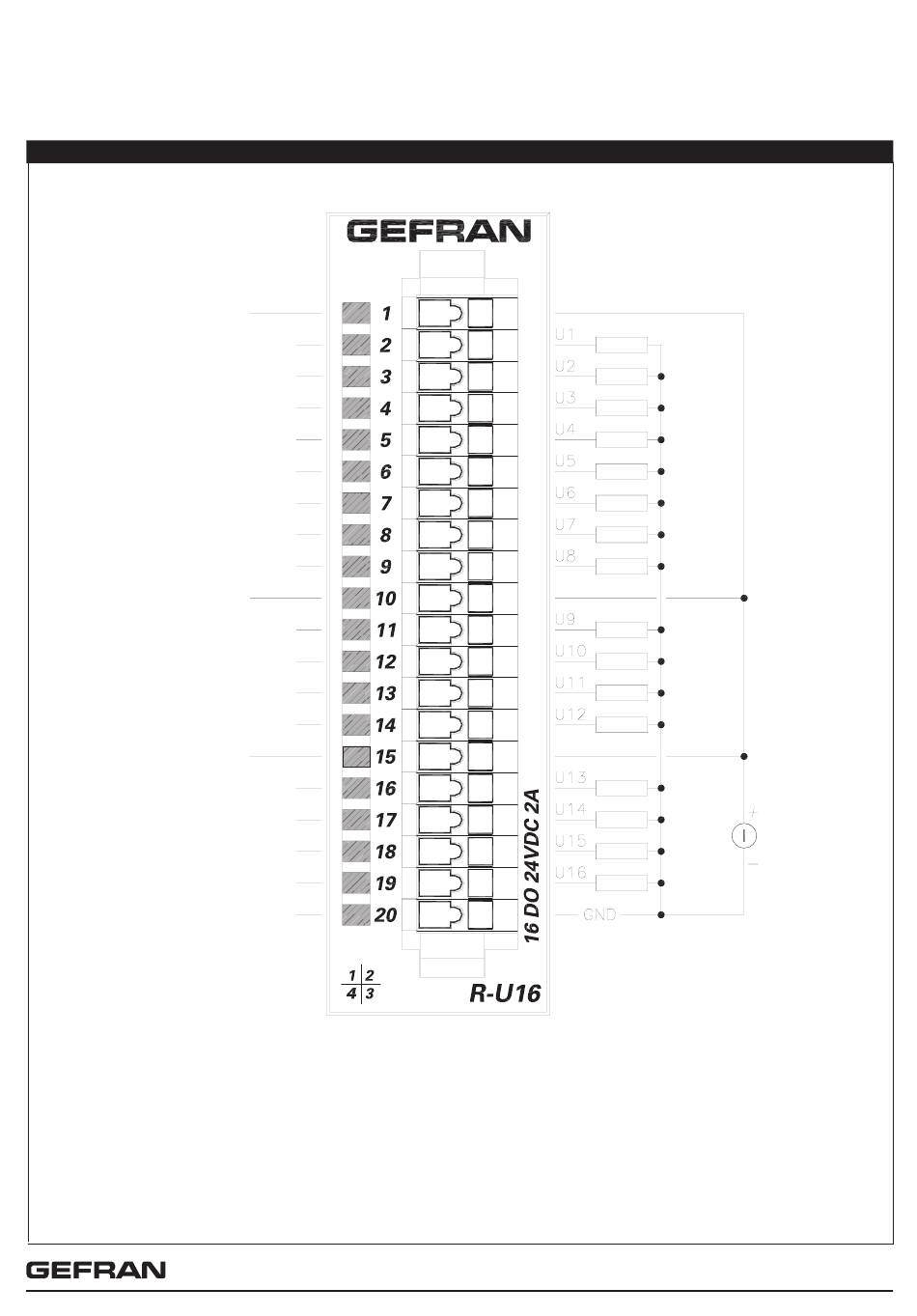

4 • CONNEXIONS
2
maximum; ne pas abouter le câble
+24Vdc pour U1 - U8
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
+24Vdc per U9 - U12
LOAD
LOAD
LOAD
LOAD
+24Vdc per U13 - U16
LOAD
LOAD
LOAD
LOAD
80120C_MHW_R-U16_0809_FRA
24Vdc
± 25%
